| Код производителя50132989 |

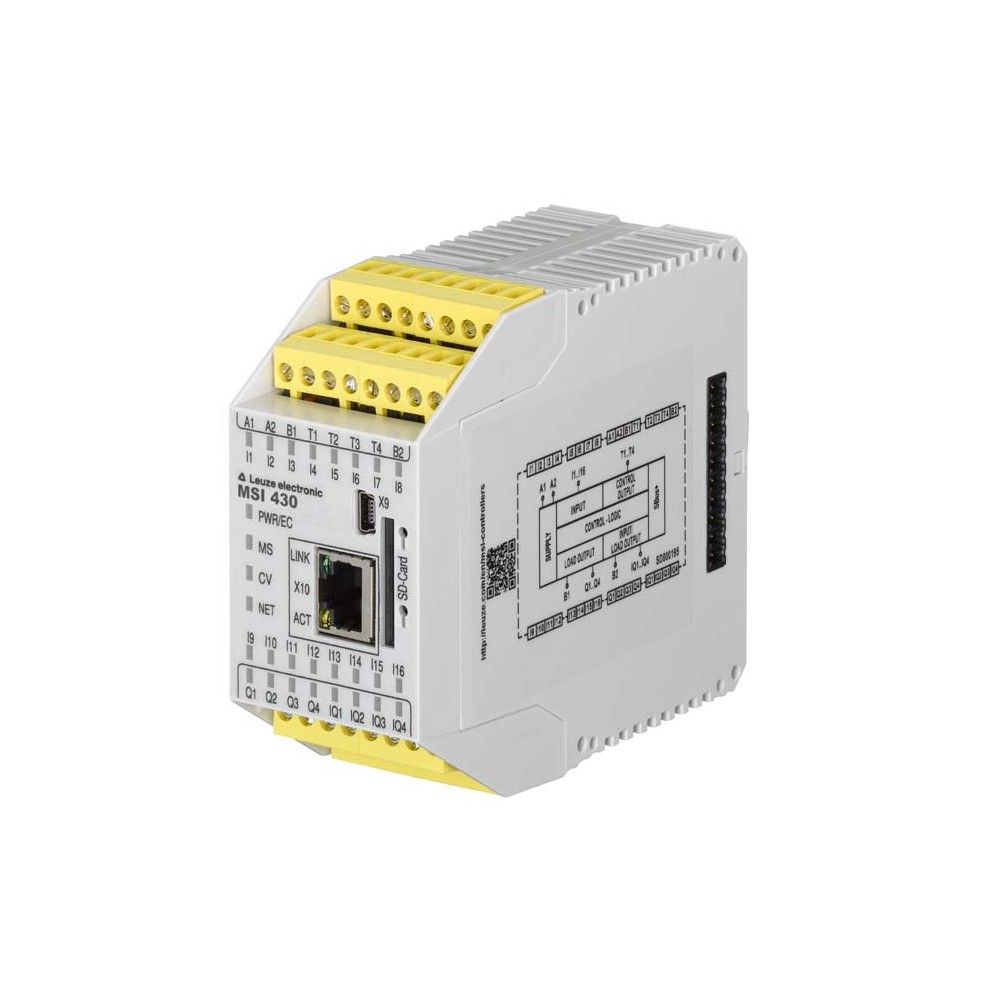

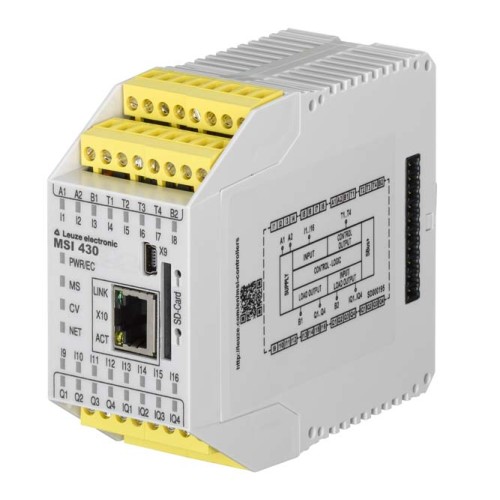

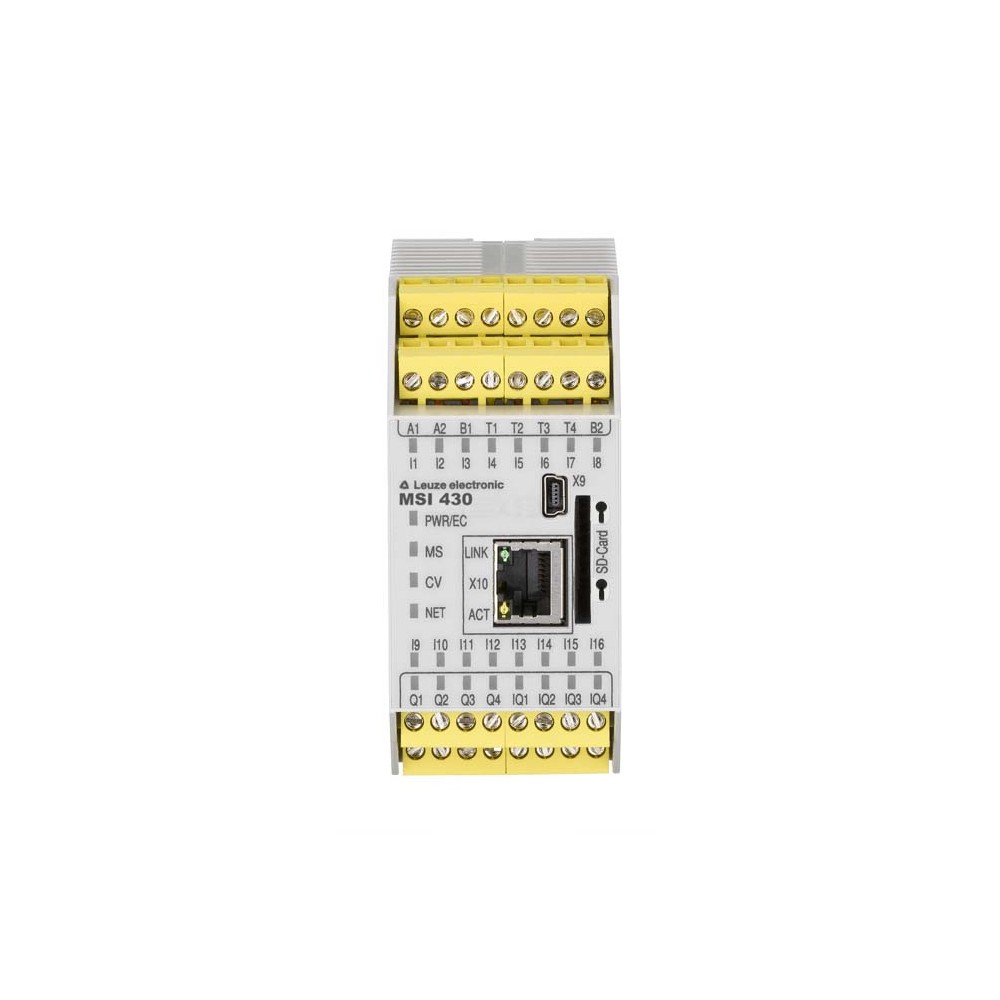

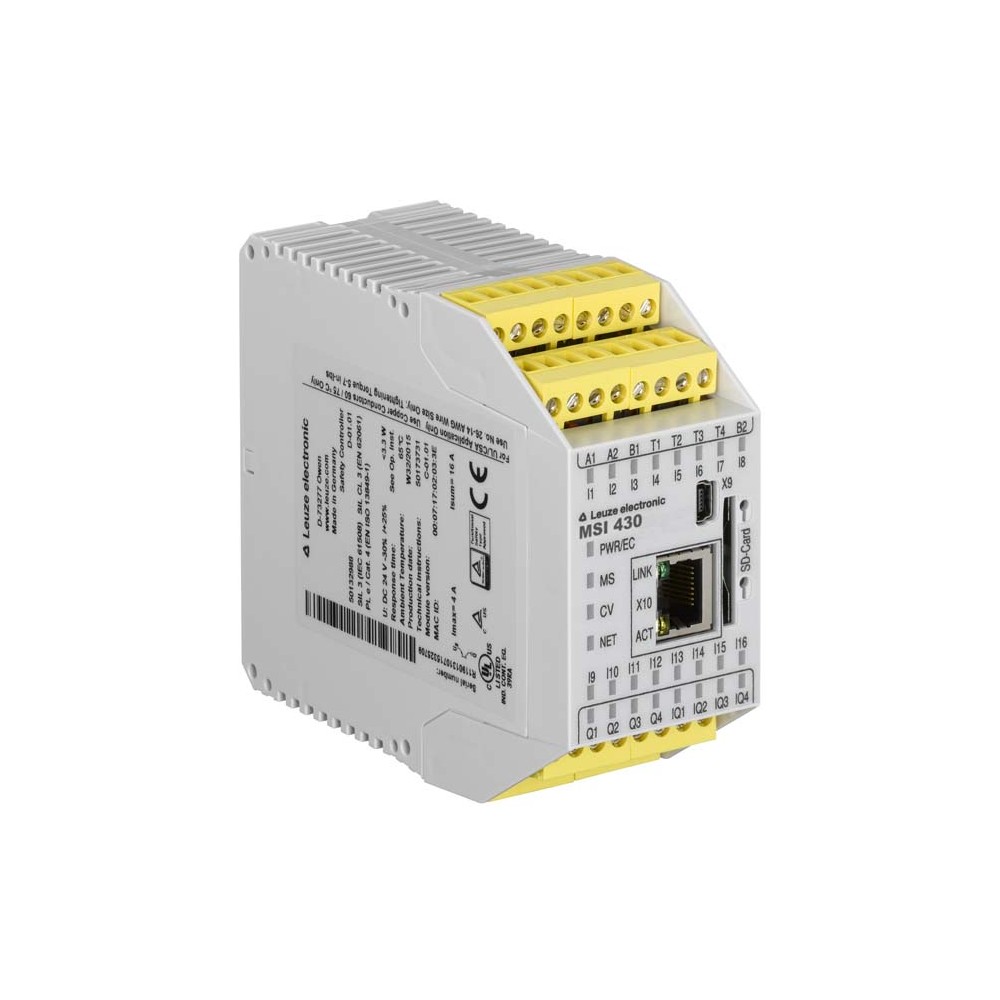

Программируемый контроллер безопасности Leuze MSI 430-03
Контроллер безопасности Leuze MSI 430-03 (артикул 50132989) представляет собой высокопроизводительное решение для построения систем защиты на промышленных объектах. Устройство относится к серии MSI 400 и обеспечивает интеграцию функций безопасности в единую систему управления. Благодаря компактному исполнению (ширина корпуса всего 45 мм) и высокой плотности каналов ввода/вывода, данный модуль оптимизирует пространство в шкафу автоматики.
Технические характеристики
- Уровень безопасности: SILCL 3 (IEC/EN 62061), Категория 4, PL e (EN ISO 13849-1).
- Конфигурация I/O: 16 безопасных входов, 4 безопасных выхода и 4 программируемых порта ввода/вывода.
- Интерфейсы связи: Поддержка промышленных протоколов PROFINET, EtherNet IP, Modbus TCP и внутренней шины SBUS+.
- Электропитание: Номинальное напряжение 24 В DC (допустимый диапазон от 15.6 до 30 В).
- Тип выходов: Транзисторные, с защитой от короткого замыкания.
- Коммутационная способность: Выходной ток до 4 А.
- Подключение: Пружинные клеммы (Spring-cage), интерфейсы USB 2.0 Mini-A и RJ45.
- Условия эксплуатации: Температурный диапазон от -25 до +65 °C, степень защиты IP 20.
Преимущества и функциональные особенности
Главным преимуществом модели MSI 430-03 является её универсальность. Контроллер легко настраивается через специализированное программное обеспечение, что позволяет гибко адаптировать логику безопасности под конкретные задачи производства. Наличие встроенных интерфейсов EtherNet IP и PROFINET упрощает передачу диагностических данных в системы верхнего уровня (PLC/HMI).
Высокая виброустойчивость (до 150 Гц) и ударопрочность (до 30 g) гарантируют стабильную работу оборудования в тяжелых промышленных условиях. Расчетный срок эксплуатации составляет 20 лет, что подтверждает надежность аппаратной базы Leuze.
Сферы применения
- Роботизированные ячейки: Контроль зон доступа и управление аварийной остановкой.
- Упаковочные линии: Мониторинг защитных ограждений и световых завес.
- Машиностроение: Интеграция датчиков безопасности и управление исполнительными механизмами.
- Складская логистика: Обеспечение безопасности конвейерных систем и автоматизированных складов.
Контроллер сертифицирован TÜV Rheinland и c UL US, что позволяет использовать его в проектах с самыми строгими международными требованиями к безопасности труда.
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Вес | 290 г |
| Входной ток при сигнале 1 | 2.3 mA |
| Выходной ток | 4 A |
| Габариты | 45 mmx107 mmx121 mm |
| Защита от короткого замыкания, выходы | Yes |
| Категория | 4,EN ISO 13849 |
| Класс защиты | III |
| Количество безопасных операций вводавывода | 16 IN, 4 OUT, 4 programmable I/O |
| Количество входов | 16 Piece(s) |
| Количество выводов | 32 -pin |
| Количество выходов | 8 Piece(s) |
| Количество соединений | 3 Piece(s) |
| Макс. количество цифровых выходов | 8 Piece(s) |
| Макс. номинальное управляющее напряжение питания при постоянном | 30 V |
| Макс. разрешенное напряжение на выходе | 30 V |
| Мин. номинальное управляющее напряжение питания при постоянном т | 15.6 V |
| Мин. разрешенное напряжение на выходе | 16.2 V |
| Напряжение питания U в | 24 V,DC,-30 ... 25 % |
| Номинальное напряжение U вН | 24 V |
| Относительная влажность (без конденсации) | 10 ... 95 % |
| Поперечные сечения соединения | 2 x 0.2 to 1.5 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.25 to 1.5 mm², wire with wire-end sleeve (pressed in trapezium shape) |
| Потребляемая мощность, макс. | 3.3 W |
| Процедура испытания на колебания, в соответствии со стандартом | EN 60068-2-6 |
| Разрешенное напряжение на входе | 30 V |
| Серия | MSI 430 |
| Сертификаты | TÜV Rheinland, c UL US |
| Сопротивление удара, один удар | 30 g, 11 ms, EN 60068-2-27 |
| Сопротивляемостью при колебательном движении | 5 ... 150 Hz |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 20 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 65 °C |
| Тип | Internal bus (SBUS+), EtherNet IP, Modbus TCP, PROFINET |
| Тип крепления | Snap-on mounting |
| Тип подключения | Terminal, USB, RJ45 |
| Тип разъема | USB 2.0 Mini-A |
| Тип терминала | Spring-cage terminal |
| Тип цифровой выход | Transistor |
| Ударопрочность, непрерывное потрясение | 10 g, 16 ms, EN 60068-2-29 |
| Уровень производительности (PL) | Up to and including e,EN ISO 13849-1 |
| Функции | Configuration via software |
| ФФГ вД | 4,3E-09 per hour |
| Цвет корпуса | Gray |
