Контроллер безопасности Leuze MSI 420-03

Код товара: 176916

Leuze Производитель

161 081 ₽

Быстрый заказ

Характеристики

Код производителя50132987

Все характеристики

Описание

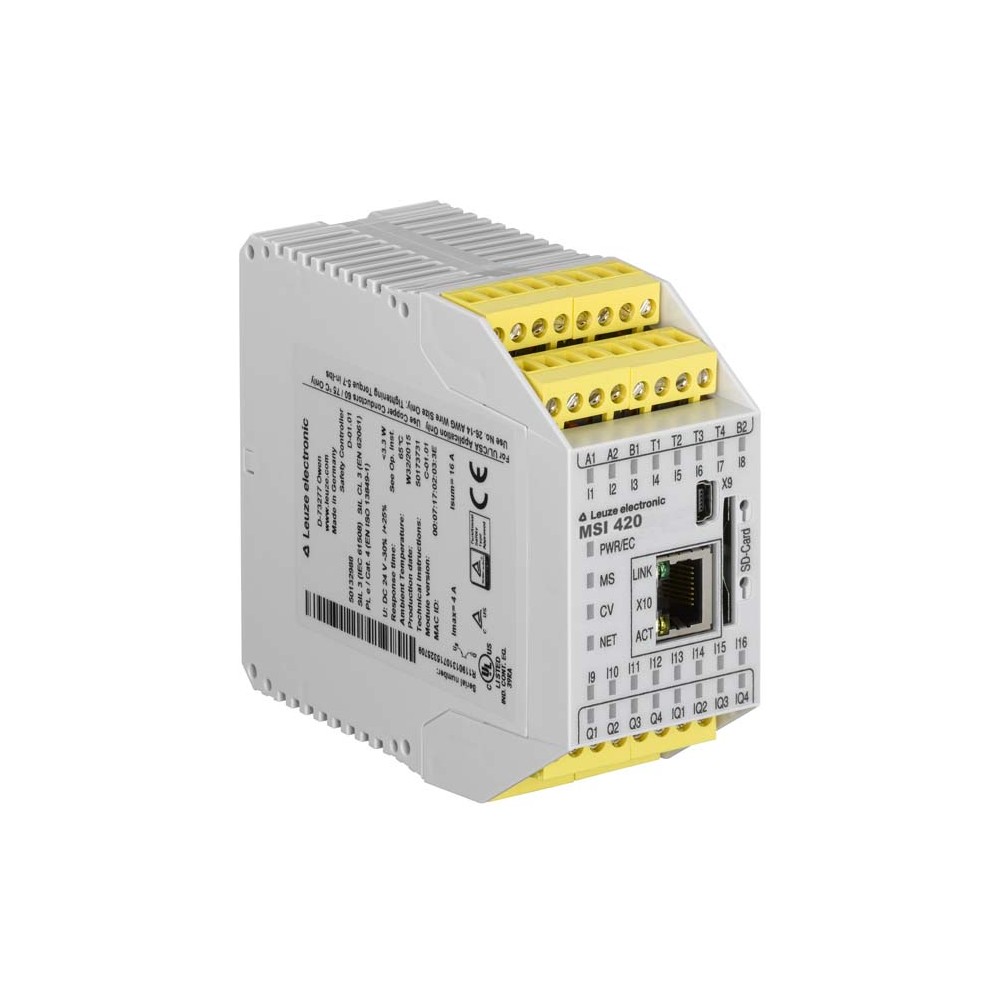

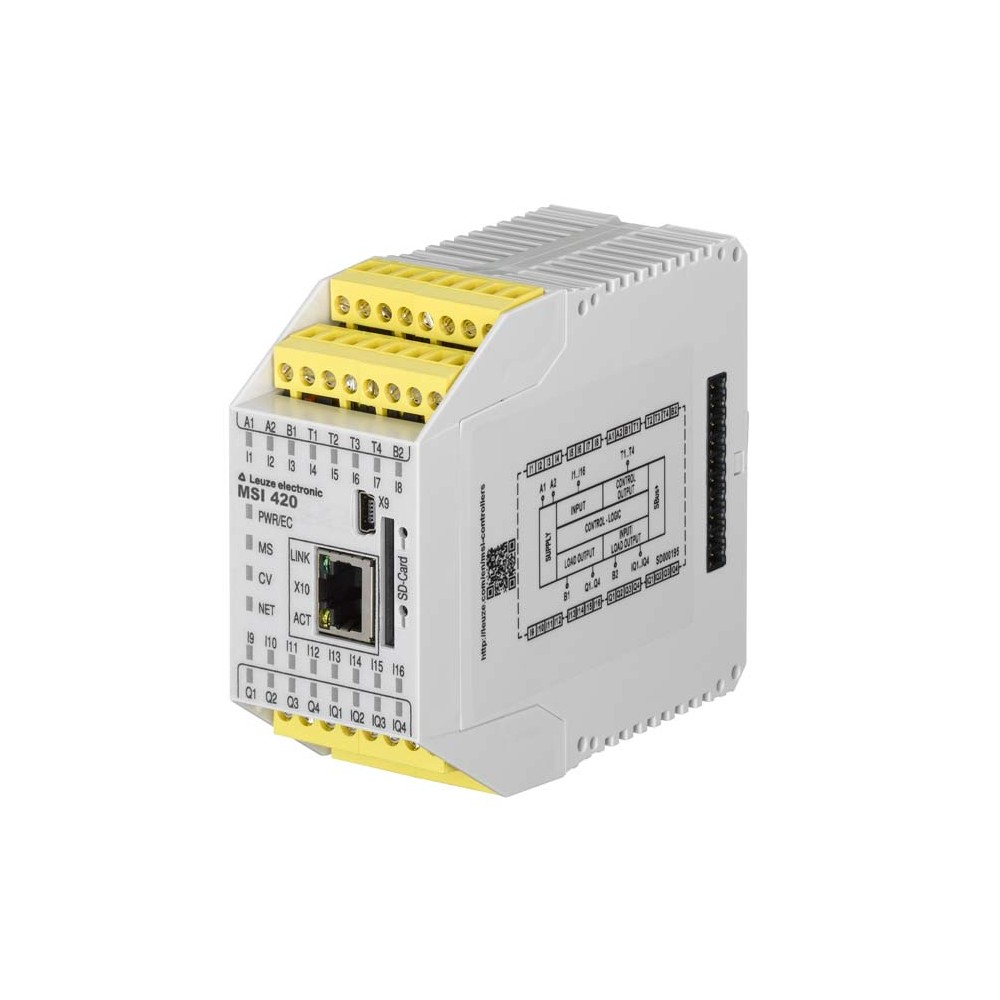

Программируемый контроллер безопасности Leuze MSI 420-03

Контроллер Leuze MSI 420-03 (артикул 50132987) представляет собой компактное и высокопроизводительное решение для построения систем управления безопасностью на производстве. Устройство относится к серии MSI 400 и предназначено для мониторинга различных компонентов защиты: световых завес, лазерных сканеров, датчиков блокировки дверей и кнопок аварийной остановки. Благодаря поддержке конфигурирования через специализированное ПО, контроллер обеспечивает гибкость при проектировании сложных логических схем.

Технические характеристики

Уровни безопасности: SILCL 3 (IEC/EN 62061), Категория 4, PL e (EN ISO 13849-1).
Конфигурация входов/выходов: 16 безопасных входов, 4 безопасных выхода и 4 программируемых канала I/O.
Тип выходов: Транзисторные, с защитой от короткого замыкания.
Напряжение питания: 24 В DC (допустимый диапазон от 15.6 до 30 В).
Максимальный выходной ток: 4 А.
Интерфейсы подключения: USB 2.0 Mini-A (для настройки), RJ45, пружинные клеммы (Spring-cage).
Габариты: 45 x 107 x 121 мм.
Степень защиты: IP 20.
Рабочая температура: от -25 до +65 °C.

Преимущества оборудования

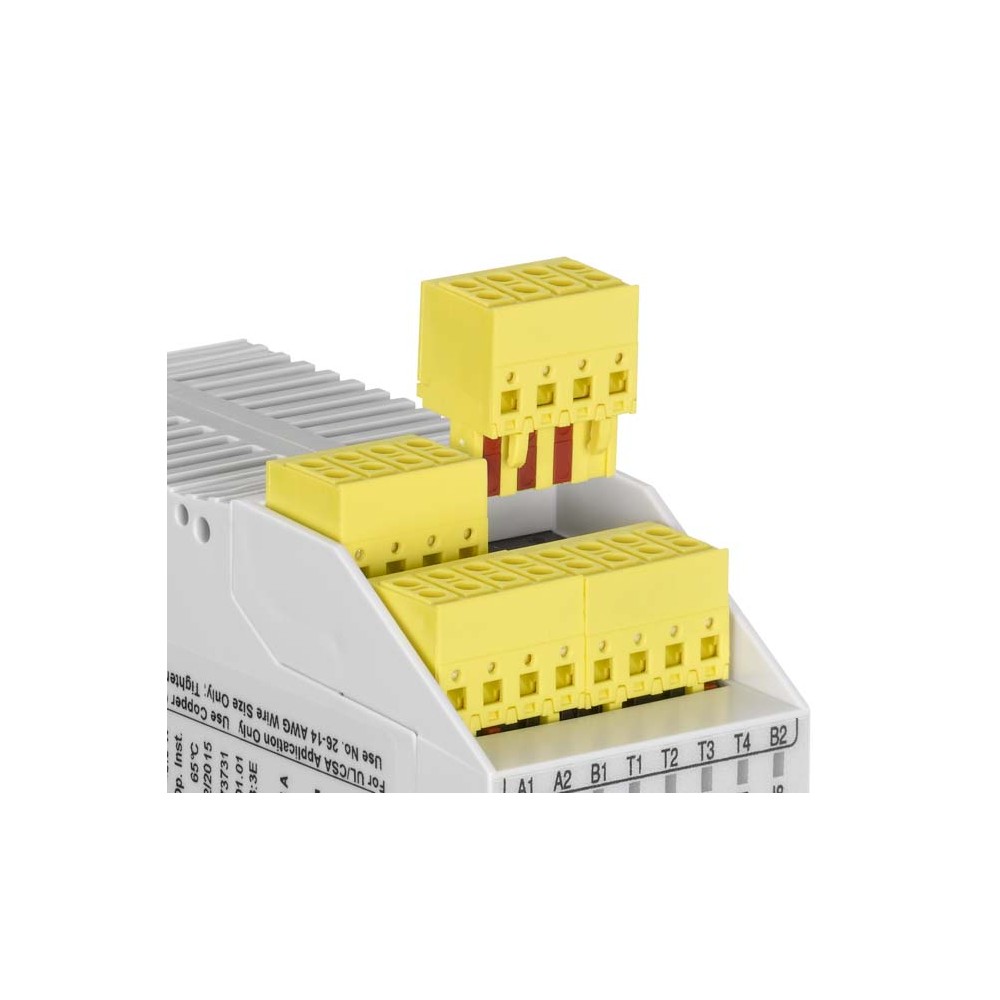

Контроллер MSI 420-03 отличается высокой плотностью каналов при малой ширине корпуса (всего 45 мм), что позволяет существенно экономить место в шкафу управления. Пружинные клеммы обеспечивают надежное соединение, устойчивое к вибрациям и упрощающее монтаж.

Надежность: Расчетный срок эксплуатации составляет 20 лет, а показатель вероятности опасного отказа (PFHd) равен 4,3E-09 в час.
Устойчивость: Устройство сертифицировано на вибростойкость (5–150 Гц) и ударопрочность до 30 g, что критично для тяжелого машиностроения.
Функциональность: Встроенная шина SBUS+ позволяет интегрировать контроллер в расширяемые системы управления.
Диагностика: Наличие интерфейсов USB и RJ45 упрощает процесс пусконаладки и последующего обслуживания системы специалистами.

Сферы применения

Благодаря соответствию высочайшим стандартам безопасности, Leuze MSI 420-03 активно применяется в следующих направлениях:

Роботизированные ячейки и автоматизированные линии сборки.
Упаковочное и фасовочное оборудование.
Деревообрабатывающие и металлообрабатывающие станки.
Системы внутрискладской логистики и конвейерные системы.
Прессы и литейные установки, требующие контроля нескольких зон безопасности одновременно.

Характеристики Контроллер безопасности Leuze MSI 420-03

Основные характеристики

SILCL	3,IEC/EN 62061
Вес	290 г
Входной ток при сигнале 1	2.3 mA
Выходной ток	4 A
Габариты	45 mmx107 mmx121 mm
Защита от короткого замыкания, выходы	Yes
Категория	4,EN ISO 13849
Класс защиты	III
Количество безопасных операций вводавывода	16 IN, 4 OUT, 4 programmable I/O
Количество входов	16 Piece(s)
Количество выводов	32 -pin
Количество выходов	8 Piece(s)
Количество соединений	3 Piece(s)
Макс. количество цифровых выходов	8 Piece(s)
Макс. номинальное управляющее напряжение питания при постоянном	30 V
Макс. разрешенное напряжение на выходе	30 V
Мин. номинальное управляющее напряжение питания при постоянном т	15.6 V
Мин. разрешенное напряжение на выходе	16.2 V
Напряжение питания U в	24 V,DC,-30 ... 25 %
Относительная влажность (без конденсации)	10 ... 95 %
Поперечные сечения соединения	2 x 0.2 to 1.5 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.25 to 1.5 mm², wire with wire-end sleeve (pressed in trapezium shape)
Потребляемая мощность, макс.	3.3 W
Процедура испытания на колебания, в соответствии со стандартом	EN 60068-2-6
Разрешенное напряжение на входе	30 V
Серия	MSI 420
Сертификаты	TÜV Rheinland, c UL US
Сопротивление удара, один удар	30 g, 11 ms, EN 60068-2-27
Сопротивляемостью при колебательном движении	5 ... 150 Hz
Срок эксплуатации	20 years,EN ISO 13849-1
Степень защиты	IP 20
Температура окружающей среды, хранение	-25 ... 70 °C
Температура окружающей среды, эксплуатация	-25 ... 65 °C
Тип	Internal bus (SBUS+)
Тип крепления	Snap-on mounting
Тип подключения	Terminal, USB, RJ45
Тип разъема	USB 2.0 Mini-A
Тип терминала	Spring-cage terminal
Тип цифровой выход	Transistor
Ударопрочность, непрерывное потрясение	10 g, 16 ms, EN 60068-2-29
Уровень производительности (PL)	Up to and including e,EN ISO 13849-1
Функции	Configuration via software
ФФГ вД	4,3E-09 per hour
Цвет корпуса	Gray
