| Код производителя50132984 |

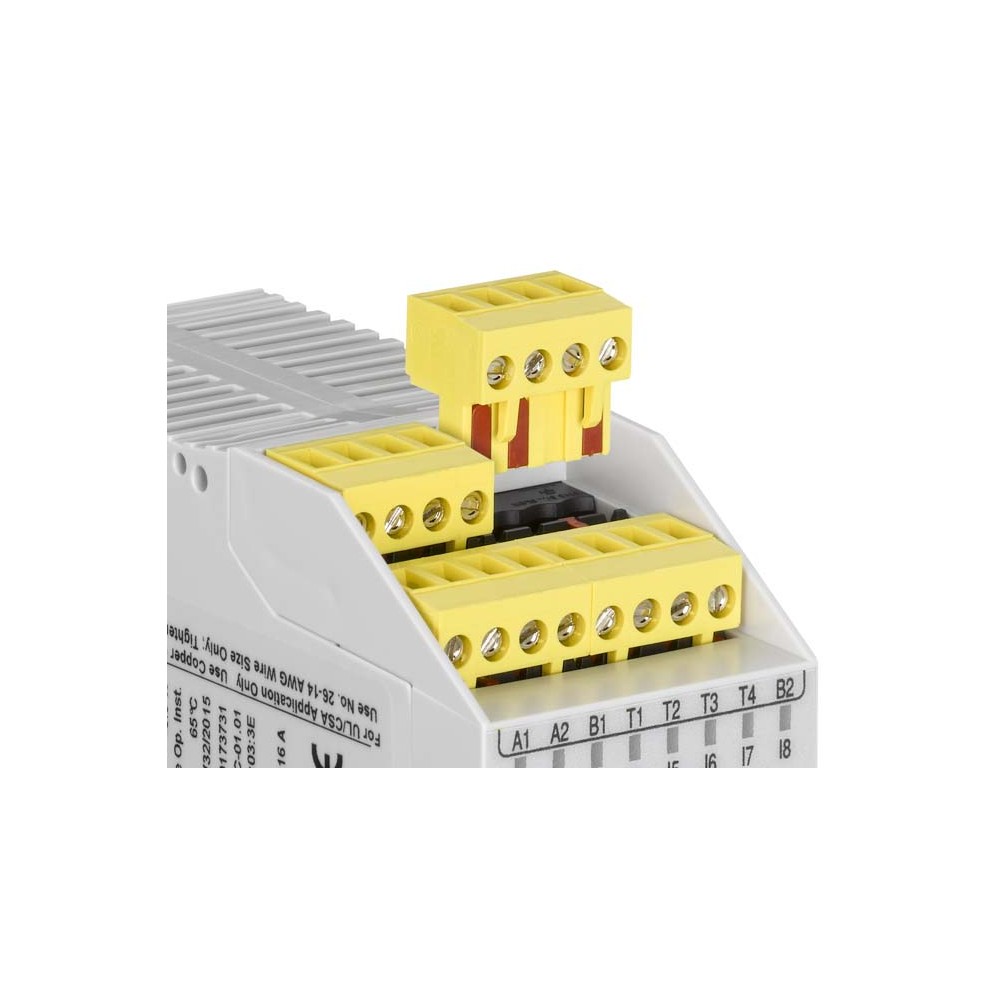

Программируемый контроллер безопасности Leuze MSI 410-01
Контроллер Leuze MSI 410-01 (артикул 50132984) представляет собой компактное и высокопроизводительное решение для построения систем управления безопасностью на производстве. Устройство относится к серии MSI 400 и обеспечивает высочайший уровень защиты персонала и оборудования, соответствуя строгим международным стандартам безопасности.
Технические характеристики
Модель сочетает в себе широкие возможности ввода-вывода и надежную аппаратную базу:
- Безопасные каналы: 20 входов и 4 транзисторных выхода.
- Уровни безопасности: SILCL 3 (IEC/EN 62061), Категория 4 и PL e (EN ISO 13849-1).
- Электропитание: Номинальное напряжение 24 В DC (допустимый диапазон от 15.6 до 30 В).
- Коммутационная способность: Выходной ток до 4 А с интегрированной защитой от короткого замыкания.
- Интерфейсы: Наличие порта USB 2.0 Mini-A для удобной настройки через ПО и шины SBUS+ для расширения системы.
- Конструкция: Компактный корпус шириной 45 мм с креплением на DIN-рейку (Snap-on mounting) и винтовыми клеммами.
Преимущества и функционал
Контроллер MSI 410-01 разработан для эксплуатации в тяжелых промышленных условиях. Срок службы устройства составляет 20 лет, что подтверждает высокую надежность компонентов. Благодаря высокой виброустойчивости (до 150 Гц) и ударопрочности (до 30 g), прибор сохраняет работоспособность при интенсивных механических нагрузках.
Программная конфигурация позволяет гибко адаптировать логику работы под конкретные задачи, исключая необходимость сложного монтажа релейных схем. Низкое энергопотребление (макс. 3.3 Вт) и широкий температурный диапазон эксплуатации (от -25 до +65 °C) делают его универсальным выбором для современных автоматизированных линий.
Сферы применения
Благодаря высокой плотности каналов и сертификации TÜV, контроллер востребован в следующих областях:
- Роботизированные ячейки: контроль зон доступа и аварийная остановка.
- Упаковочное оборудование: мониторинг защитных ограждений и световых завес.
- Конвейерные системы: управление распределенными цепями безопасности.
- Станкостроение: интеграция функций безопасности в системы ЧПУ.
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Вес | 290 г |
| Входной ток при сигнале 1 | 2.3 mA |
| Выходной ток | 4 A |
| Габариты | 45 mmx96.5 mmx121 mm |
| Защита от короткого замыкания, выходы | Yes |
| Категория | 4,EN ISO 13849 |
| Класс защиты | III |
| Количество безопасных операций вводавывода | 20 IN, 4 OUT |
| Количество входов | 20 Piece(s) |
| Количество выводов | 31 -pin |
| Количество выходов | 4 Piece(s) |
| Количество соединений | 2 Piece(s) |
| Макс. количество цифровых выходов | 4 Piece(s) |
| Макс. номинальное управляющее напряжение питания при постоянном | 30 V |
| Макс. разрешенное напряжение на выходе | 30 V |
| Мин. номинальное управляющее напряжение питания при постоянном т | 15.6 V |
| Мин. разрешенное напряжение на выходе | 16.2 V |
| Напряжение питания U в | 24 V,DC,-30 ... 25 % |
| Относительная влажность (без конденсации) | 10 ... 95 % |
| Поперечные сечения соединения | 1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire, 1 x 0.25 to 2.5 mm², wire with wire-end sleeve, 2 x 0.2 to 1.0 mm², wire, 2 x 0.2 to 1.0 mm², wire, 2 x 0.25 to 1.0 mm², wire with wire-end sleeve |
| Потребляемая мощность, макс. | 3.3 W |
| Процедура испытания на колебания, в соответствии со стандартом | EN 60068-2-6 |
| Разрешенное напряжение на входе | 30 V |
| Серия | MSI 410 |
| Сертификаты | TÜV Rheinland, c UL US |
| Сопротивление удара, один удар | 30 g, 11 ms, EN 60068-2-27 |
| Сопротивляемостью при колебательном движении | 5 ... 150 Hz |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Степень защиты | IP 20 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 65 °C |
| Тип | Internal bus (SBUS+) |
| Тип крепления | Snap-on mounting |
| Тип подключения | Terminal, USB |
| Тип разъема | USB 2.0 Mini-A |
| Тип терминала | Screw terminal |
| Тип цифровой выход | Transistor |
| Ударопрочность, непрерывное потрясение | 10 g, 16 ms, EN 60068-2-29 |
| Уровень производительности (PL) | Up to and including e,EN ISO 13849-1 |
| Функции | Configuration via software |
| ФФГ вД | 4,3E-09 per hour |
| Цвет корпуса | Gray |
