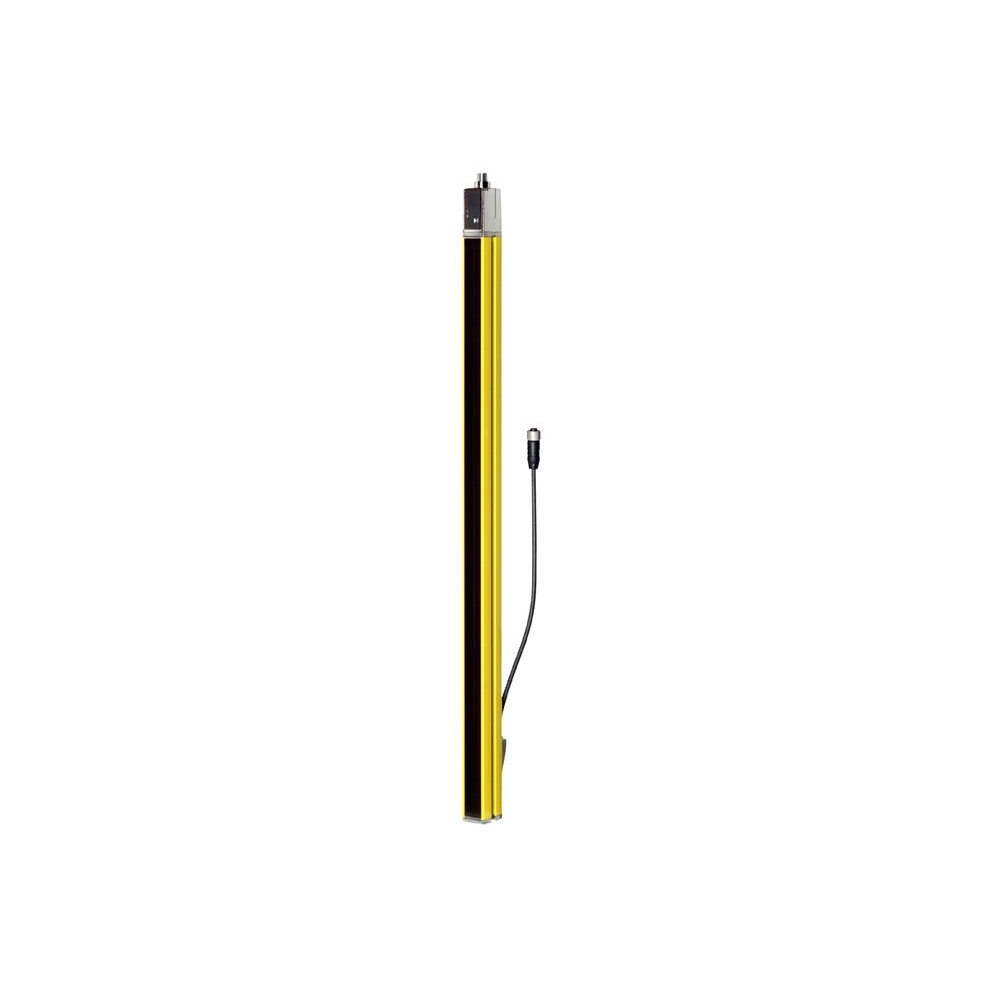

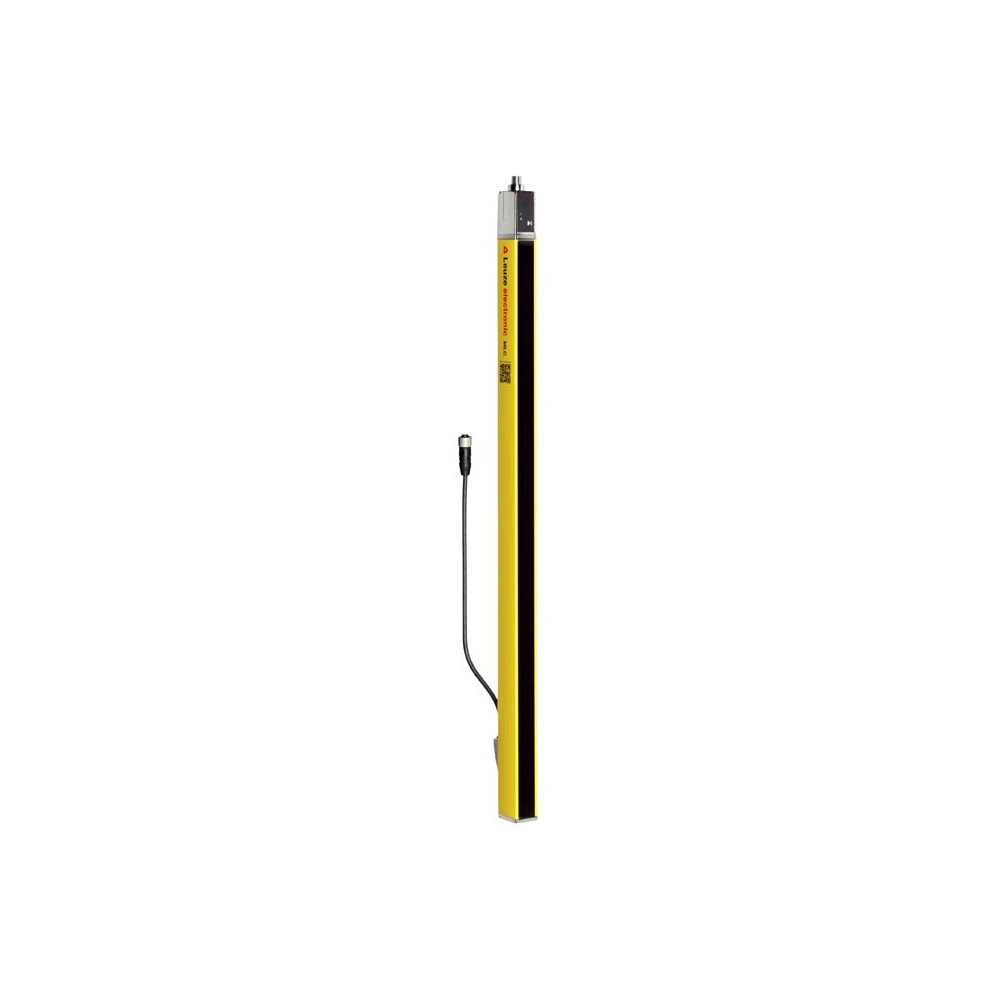

Передатчик световой завесы безопасности Leuze MLC500T14-1500H/A

Код товара: 176693

Leuze Производитель

343 828 ₽

Быстрый заказ

Характеристики

Код производителя68016115

Все характеристики

Описание

Описание передатчика световой завесы Leuze MLC500T14-1500H/A

Передатчик световой завесы безопасности Leuze MLC500T14-1500H/A представляет собой высокотехнологичное решение для обеспечения защиты персонала на автоматизированных производствах. Данное устройство относится к 4-му типу безопасности (Type 4) и соответствует уровню полноты безопасности SILCL 3. Модель специально разработана для интеграции в системы управления через интерфейс AS-Interface, что значительно упрощает монтаж и диагностику оборудования.

Передатчик формирует защитное поле высотой 1500 мм с разрешением 14 мм, что позволяет эффективно обнаруживать пальцы рук и другие мелкие объекты, предотвращая доступ в опасные зоны. Прочный алюминиевый корпус с классом защиты IP65 и торцевыми крышками из цинкового литья под давлением гарантирует надежную работу в сложных промышленных условиях.

Технические характеристики

Разрешение: 14 мм (обнаружение пальцев).
Высота защитного поля: 1500 мм.
Рабочий диапазон: до 6 метров.
Интерфейс подключения: AS-Interface (профиль S-0.B.F).
Источник света: Инфракрасный светодиод (длина волны 940 нм).
Время цикла: не более 5 мс.
Напряжение питания: 26.5 – 31.6 В постоянного тока (DC).
Тип подключения: Разъем M12 (5-pin и 8-pin) с кабелем длиной 330 мм.
Габариты: 29 x 1566 x 35.4 мм.

Преимущества и особенности

Высокая надежность: Срок эксплуатации составляет 20 лет согласно стандарту EN ISO 13849-1.
Интеграция AS-i: Поддержка программируемых адресов ведомых устройств (1–31) обеспечивает гибкость при настройке промышленной сети.
Устойчивость к внешним воздействиям: Устройство выдерживает ударные нагрузки до 100 м/с² и вибрации до 50 м/с², что критично для работы на прессовом и штамповочном оборудовании.
Оптическая синхронизация: Синхронизация между передатчиком и приемником осуществляется оптическим способом, исключая необходимость в дополнительной прокладке кабелей управления.
Защитные функции: Встроенная защита от короткого замыкания и перенапряжения.

Сферы применения

Роботизированные ячейки и линии сборки.
Металлообрабатывающее оборудование и прессы.
Упаковочные и паллетирующие системы.
Деревообрабатывающая промышленность.
Автоматизированные склады и конвейерные линии.

Характеристики Передатчик световой завесы безопасности Leuze MLC500T14-1500H/A

Основные характеристики

SILCL	3,IEC/EN 62061
Адрес ведомого	1..31 programmable, default=0
Вес	1725 г
Время цикла акк. чтобы какя технические характеристики	Max. 5 ms ms
Высота защитного поля	1,500 mm
Габариты	29 mmx1,566 mmx35.4 mm
Дискретные выходы на борту	940 nm
Длина кабеля	330 mm
Длина кабеля, Макс.	100 m
Допустимое сопротивление кабеля для нагрузки, Макс.	200 Ω
Защита	Short circuit protected, Overvoltage protection
Источник света	LED,Infrared
Как я профиль	S-0.B.F
Каскадные	Host
Класс защиты	III
Количество выводов	5 -pin, 8 -pin
Количество лучей	150 Piece(s)
Количество светодиодов	2 Piece(s)
Количество соединений	2 Piece(s)
Количество цифровых входов переключения	1 Piece(s)
Коммутации низкого напряжения, Макс.	2.5 V
Коммутируемое напряжение, тип.	22.5 V
Комплектность	2x BT-NC sliding block
Материал коннектора	Metal, Plastic
Материал корпуса	Metal
Материал крышки	Diecast zinc
Материал крышки оптики	Plastic / PMMA
Материал оболочки	PUR
Металл корпуса	Aluminum
Напряжение питания U в	26.5 ... 31.6 V
Относительная влажность (без конденсации)	0 ... 95 %
Переключения высокого напряжения, мин.	18 V
Потребление тока от asI контура	50 mA
Процедура испытания на колебания, в соответствии со стандартом	IEC/EN 60068-2-6
Процедура испытания на удар в соответствии со стандартом	IEC/EN 60068-2-6
Рабочий диапазон	0 ... 6 m
Раздел допустимое сечение провода, тип.	0.25 mm²
Разрешение	14 mm
Резьба	M12
Серия	MLC 500
Сертификаты	c TÜV NRTL US, c CSA US, TÜV Süd
Синхронизация	Optical between transmitter and receiver
Сопротивляемостью при колебательном движении	50 m/s²
Средняя мощность передатчика диода	50 µW
Срок эксплуатации	20 years,EN ISO 13849-1
Степень защиты	IP 65
Температура окружающей среды, хранение	-30 ... 70 °C
Температура окружающей среды, эксплуатация	0 ... 55 °C
Тип	4,IEC/EN 61496
Тип дисплея	LED
Тип крепления	Mounting bracket, Groove mounting, Swivel mount
Тип напряжения	DC
Тип подключения	Connector, Cable with connector
Тип устройства	Transmitter
Ударопрочность	100 m/s²
Форма сигнала	Pulsed
Функции	Control input range reduction
Цвет корпуса	Yellow, RAL 1021
