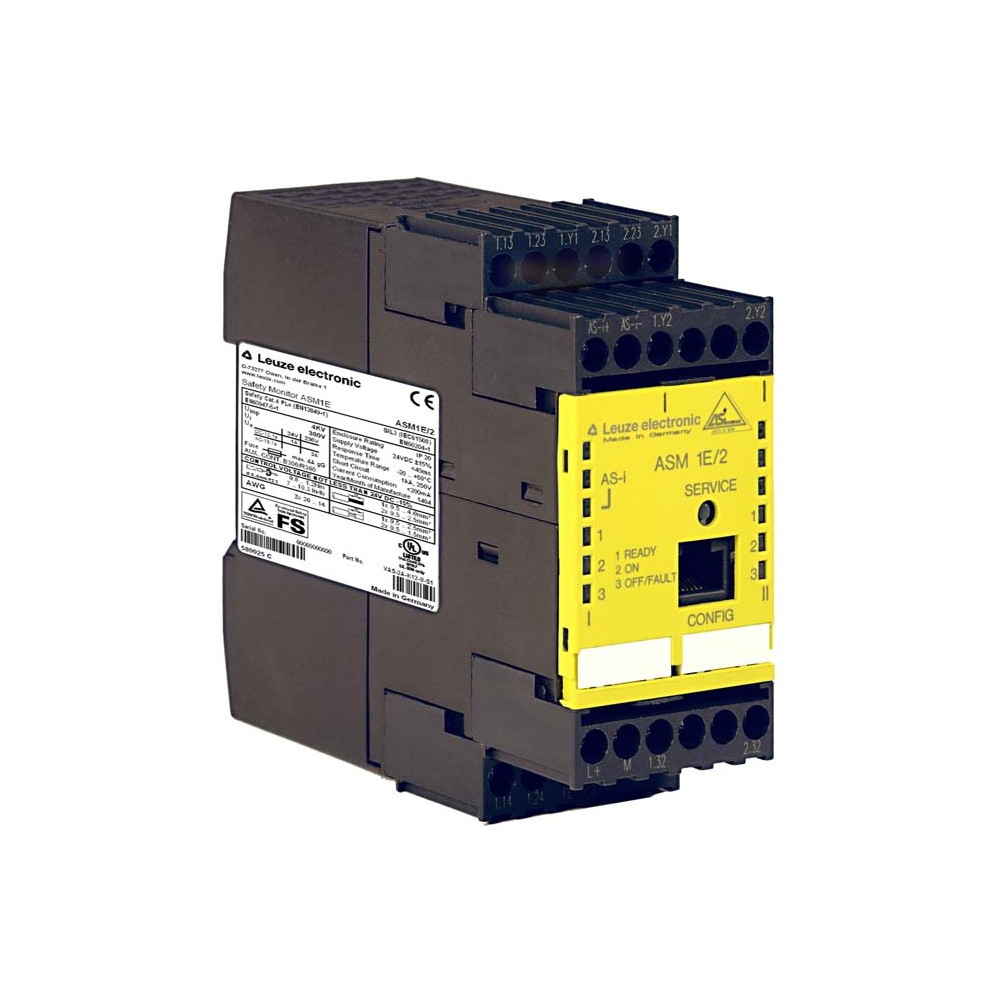

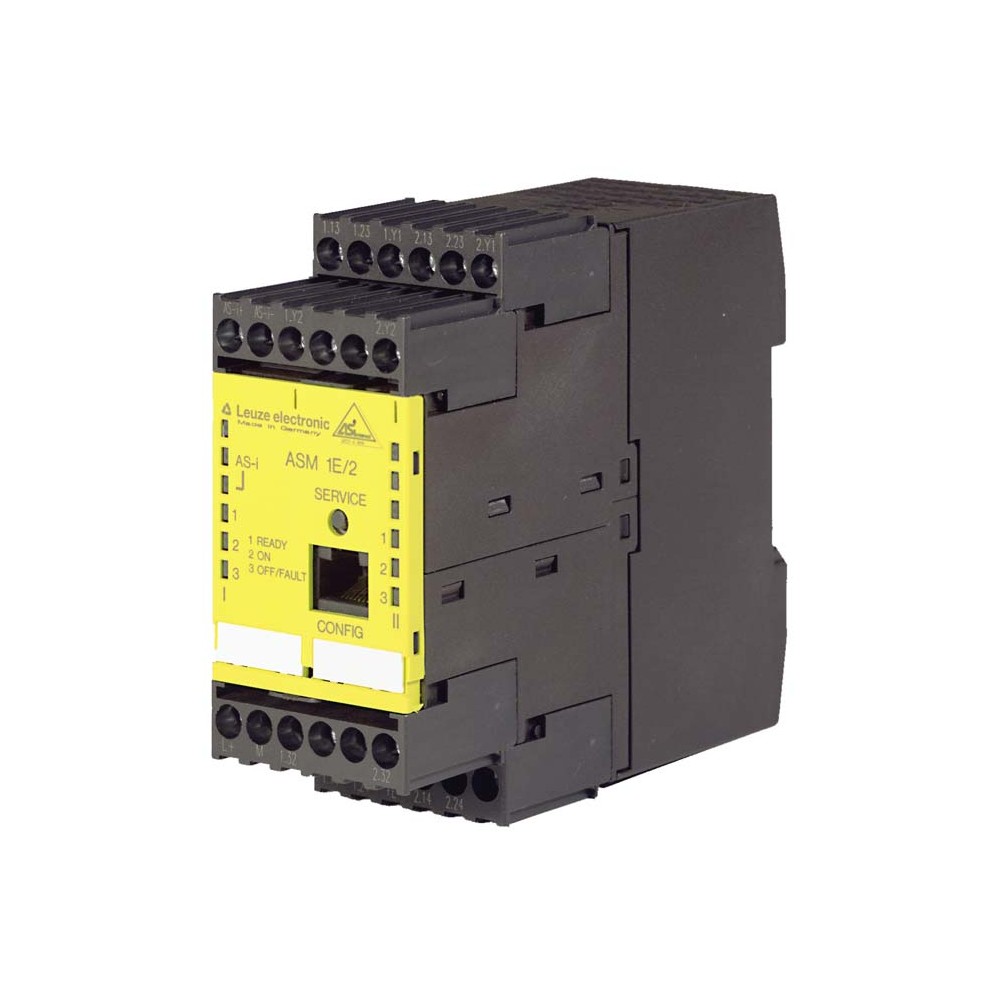

Монитор безопасности AS-i Leuze ASM1/2
Характеристики
| Код производителя580021 |
Описание
Монитор безопасности Leuze ASM1/2 для систем AS-Interface
Монитор безопасности Leuze ASM1/2 (артикул 580021) представляет собой высоконадежное решение для контроля компонентов безопасности в сетях AS-i. Устройство серии ASM1 обеспечивает интеграцию до 31 ведомого устройства (slaves) и позволяет реализовать сложные алгоритмы защиты на производстве. Благодаря поддержке наивысших стандартов безопасности, данный монитор является ключевым элементом в архитектуре современных автоматизированных систем.
Технические характеристики
Монитор обладает впечатляющими эксплуатационными параметрами, гарантирующими стабильную работу в промышленных условиях:
- Уровень безопасности: SILCL 3 (IEC/EN 62061) и Performance Level (PL) e.
- Интерфейс: Профиль монитора 7.F, поддержка до 31 AS-i ведомого.
- Время реакции: Не более 40 мс.
- Питание: 24 В DC (допустимое отклонение -15...15%).
- Выходы: 2 безопасных коммутационных выхода (OSSD).
- Конфигурация: До 32 настраиваемых функциональных модулей.
- Ресурс: Срок эксплуатации составляет 20 лет.
- Защита: Встроенная защита от короткого замыкания и переполюсовки.
Преимущества оборудования
Монитор Leuze ASM1/2 разработан с учетом требований инженеров по автоматизации и специалистов по охране труда:
- Высокая отказоустойчивость: Показатель B10d достигает 10 000 000 циклов при нагрузке DC13, что минимизирует время простоя оборудования.
- Гибкость настройки: Программирование осуществляется через специализированное ПО или с помощью кнопок управления на корпусе. Поддерживается функция обучения (Teach-in).
- Компактность: Ширина корпуса всего 45 мм позволяет эффективно использовать пространство в электротехническом шкафу.
- Удобство монтажа: Быстрая установка на DIN-рейку (Snap-on mounting) и надежные винтовые клеммы для подключения проводников различного сечения.
- Информативность: Светодиодная индикация (LED) обеспечивает мгновенную диагностику состояния системы.
Сферы применения
Устройство предназначено для использования в составе систем управления безопасностью на базе промышленного протокола AS-Interface:
- Машиностроение и станкостроение (категории остановки 0 и 1).
- Автоматизированные конвейерные линии.
- Упаковочное и фасовочное оборудование.
- Роботизированные ячейки и участки сборки.
Важно: Монитор имеет степень защиты IP 20 и предназначен для установки в шкафы управления со степенью защиты не ниже IP 54.
Характеристики Монитор безопасности AS-i Leuze ASM1/2
Основные характеристики
| SILCL | 3,IEC/EN 62061 |
|---|---|
| Адрес ведомого | 1..31 programmable, default=0 |
| Б10 вдне в AC15 (индуктивная нагрузка) | 100,000 number of cycles,(2 A, 230 V), 250,000 (1 A, 230 V), 540,000 (0.5 A, 230 V) |
| Б10 вдне на DC13 (индуктивная нагрузка) | 10,000,000 number of cycles,(I <, 2 A, 24 V) |
| Вес | 450 г |
| Время реакции системы | 40 ms |
| Время цикла акк. чтобы какя технические характеристики | Max. 5 ms ms |
| Габариты | 45 mmx105 mmx120 mm |
| Защита | Short circuit protected, Polarity reversal protection |
| Как я профиль | Monitor 7.F |
| Категория | 4,EN ISO 13849 |
| Категория перенапряжения | III,For rated operating voltage of 300 V AC in accordance with VDE 0110 part 1 |
| Класс защиты | III |
| Количество выводов | 19 -pin |
| Количество выходов | 1 Piece(s) |
| Количество мониторов безопасности, дополнительный текст | With maximum 31 integrated AS-Interface slaves |
| Количество мониторов в безопасности asинтерфейс сети | 4 Piece(s) |
| Количество настраиваемых функциональных модулей | 32 Piece(s) |
| Количество программируемых логических операторов или (входы) | 2 Piece(s) |
| Количество связанных с безопасностью коммутационные выходы (Уквс | 2 Piece(s) |
| Количество соединений | 2 Piece(s) |
| Количество цифровых входов переключения | 2 Piece(s) |
| Коммутируемое напряжение, тип. | 22 V |
| Материал корпуса | Plastic |
| Назначение устройства | CONFIG |
| Напряжение питания U в | 24 V,DC,-15 ... 15 % |
| Настройка/управление | PC software, Control buttons |
| Остановка категория | 0 and 1,IEC/EN 60204-1 |
| Поперечные сечения соединения | 1 x 0.2 to 2.5 mm², wire, 1 x 0.2 to 2.5 mm², wire, 1 x 0.25 to 1 mm², wire with wire-end sleeve, 1 x 0.25 to 2.5 mm², wire with wire-end sleeve, 2 x 0.2 to 1.0 mm², wire, 2 x 0.2 to 1.5 mm², wire, 2 x 0.5 to 1.5 mm², wire with twin wire-end sleeve |
| Потребление тока от asI контура | 45 mA |
| Потребляемый ток, макс. | 200 mA,Without external load |
| Предохранитель | External with max. 4 A semi time-lag |
| Серия | ASM1 |
| Сертификаты | AS-i, c TÜV Rheinland US, c UL US, TÜV Rheinland |
| Срок эксплуатации | 20 years,EN ISO 13849-1 |
| Стартовая задержка | 10 ms |
| Степень защиты | IP 20,Only suitable for use in electrical operating rooms/cabinets with IP 54 minimum degree of protection. |
| Температура окружающей среды, хранение | -30 ... 70 °C |
| Температура окружающей среды, эксплуатация | -20 ... 60 °C |
| Тип | Digital switching input, Digital switching output |
| Тип дисплея | LED |
| Тип конфигурации | Software, Teach-in |
| Тип крепления | Snap-on mounting |
| Тип напряжения | DC |
| Тип пластика корпуса | PA66 |
| Тип подключения | Terminal, RJ45 |
| Тип терминала | Screw terminal |
| Уровень производительности (PL) | e,EN ISO 13849-1 |
| Функции | Process |
| Функция приглушения | No |
| ФФГ вД | 9.1E-09 per hour |
| Цвет корпуса | Black |
