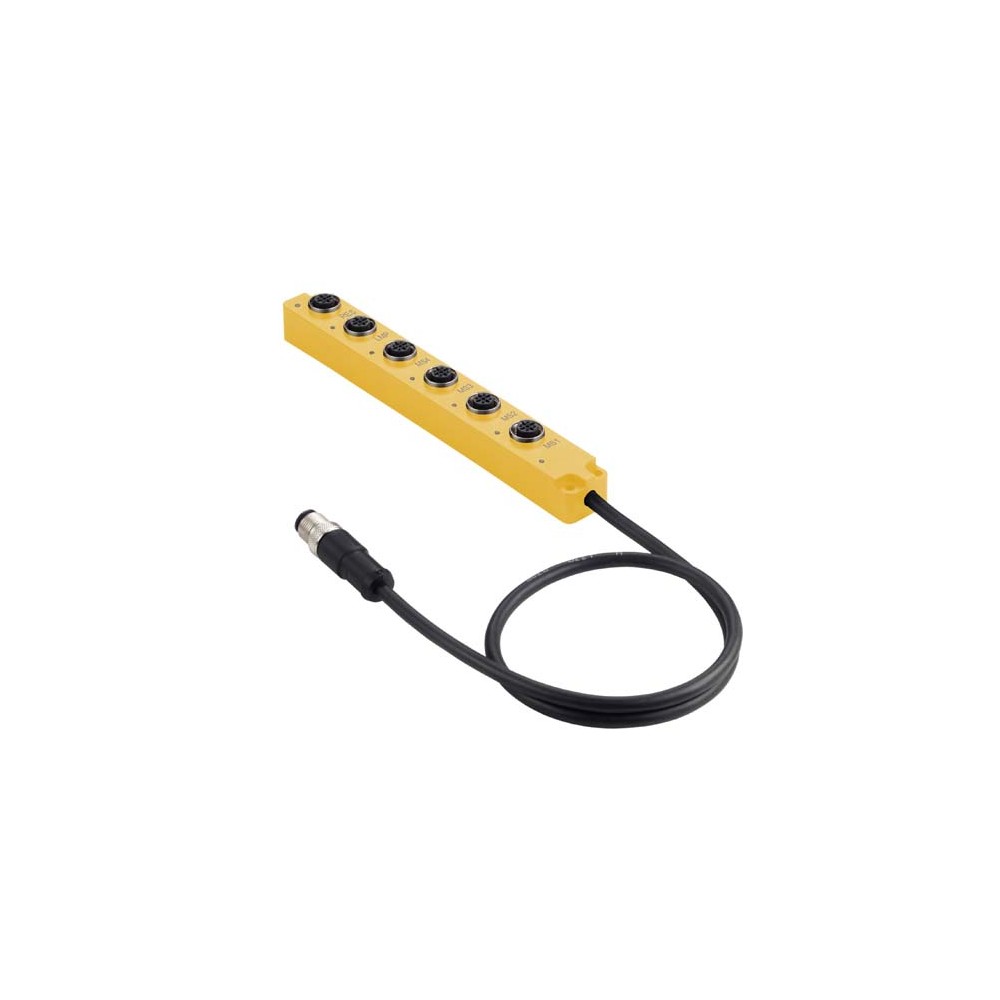

Модуль подключения датчика Leuze AC-SCM7U

Описание модуля подключения Leuze AC-SCM7U

Модуль Leuze AC-SCM7U (артикул 520143) представляет собой специализированное интерфейсное решение, разработанное для упрощения монтажа и расширения функциональных возможностей систем безопасности на производстве. Устройство предназначено для совместной работы с многолучевыми световыми барьерами серий MLD 335 и MLD 535. Модуль обеспечивает надежную коммутацию датчиков мутинга (временного подавления функций безопасности) и периферийных устройств управления, гарантируя стабильную передачу сигналов в сложных промышленных условиях.

Технические характеристики

• Напряжение питания: 24 В DC (допустимое отклонение ±20%).
• Интерфейсы подключения: 7 разъемов M12 с A-кодировкой (8-pin и 5-pin).
• Максимальный ток нагрузки: 1 А.
• Материалы: корпус из полиамида PA 6, металлические коннекторы, оболочка кабеля из износостойкого полиуретана (PUR).
• Длина встроенного кабеля: 500 мм.
• Диапазон рабочих температур: от -30 °C до +80 °C.
• Сопротивление изоляции: не менее 10 ГОм.
• Индикация: 6 светодиодов для оперативного контроля состояния каналов.

Преимущества и функционал

Использование AC-SCM7U позволяет значительно сократить время на электромонтаж и минимизировать риск ошибок при подключении. Модуль поддерживает интеграцию до четырех датчиков мутинга (MS1–MS4), а также имеет выделенные входы для подключения внешней лампы индикации мутинга и кнопки сброса/рестарта (RES). Компактный кубический дизайн и два варианта крепления (сквозное отверстие или установка в паз профиля) обеспечивают гибкость монтажа на станинах оборудования.

Сферы применения

• Автоматизированные конвейерные линии: организация безопасного прохождения паллет через световые завесы.
• Роботизированные ячейки: подключение систем контроля доступа и кнопок подтверждения.
• Складская логистика: интеграция оптических барьеров в системы сортировки.
• Машиностроение: создание локальных интерфейсов управления в зонах повышенной опасности.

Благодаря высокой степени защиты и широкому температурному диапазону, модуль Leuze AC-SCM7U является надежным компонентом для построения отказоустойчивых систем промышленной безопасности.
