Коннектор Leuze YV U-SDD-25-83-83-X04

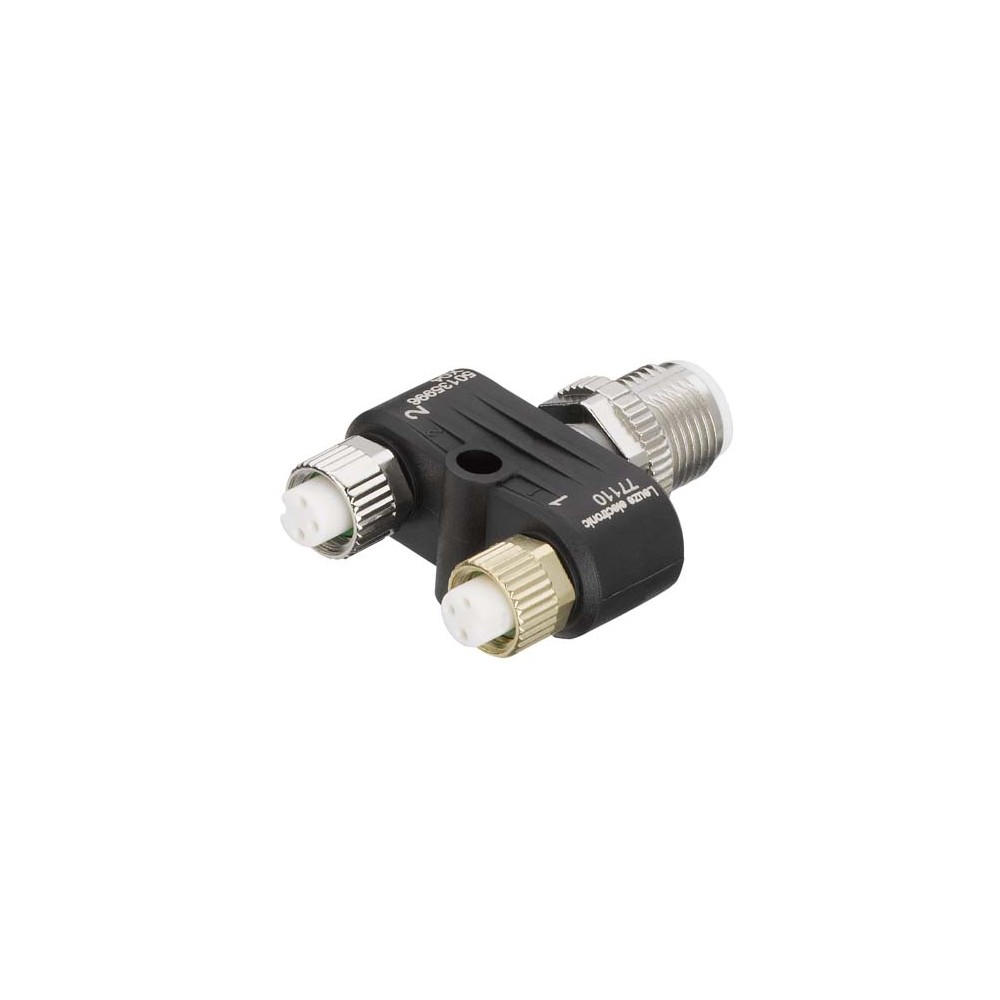

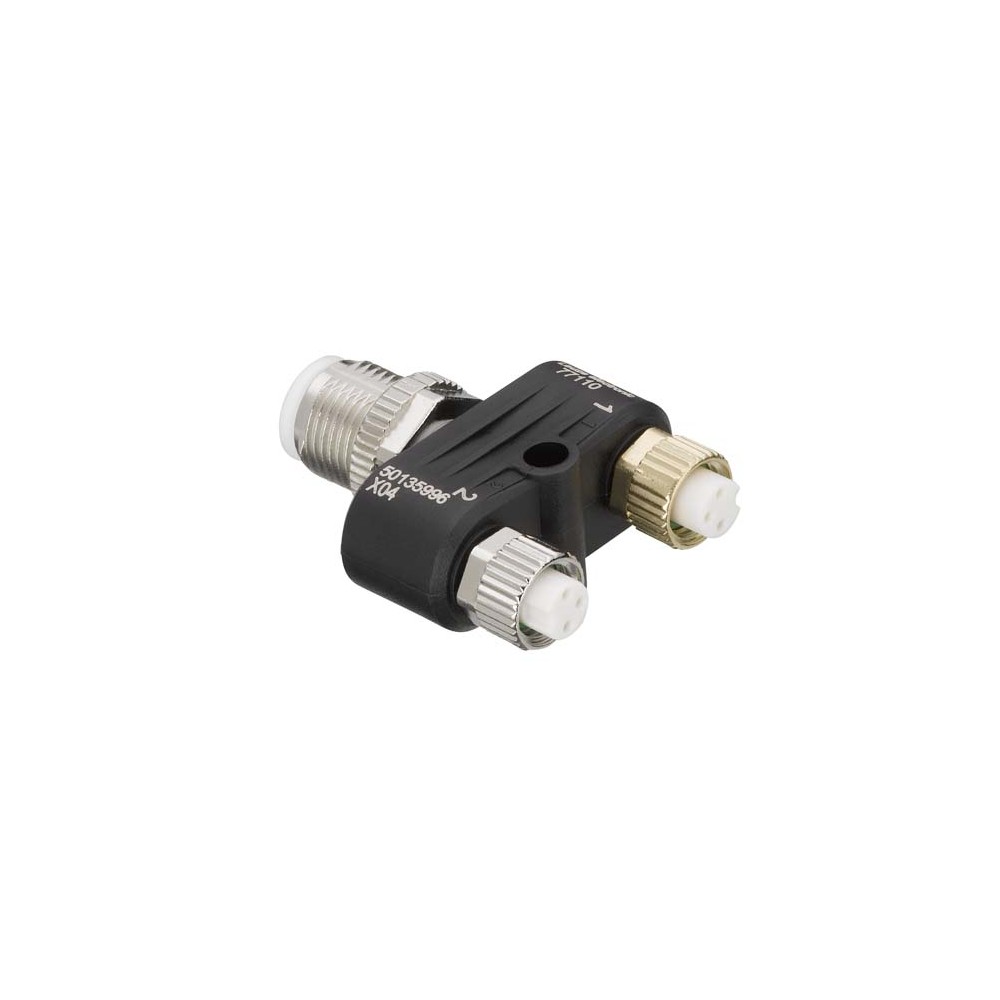

Промышленный Y-коннектор Leuze YV U-SDD-25-83-83-X04

Разветвитель Leuze YV U-SDD-25-83-83-X04 (артикул 50135996) представляет собой высоконадежное решение для построения разветвленных сетей датчиков и исполнительных механизмов в системах промышленной автоматизации. Данный Y-коннектор позволяет оптимизировать кабельную разводку, объединяя сигналы от двух устройств в одну линию, что значительно сокращает расходы на монтаж и упрощает структуру шкафов управления.

Технические характеристики

Коннектор выполнен в осевом (Axial) исполнении и обладает следующими параметрами:

• Тип соединений: 3 порта (1 штекер / 2 розетки).
• Интерфейсы: комбинация разъемов M12 и M8.
• Конфигурация контактов: 5-pin и 3-pin с кодировкой типа A (A-coded).
• Материал корпуса: износостойкий полиуретан (PUR).
• Степень защиты: IP 67 (полная пыленепроницаемость и защита при кратковременном погружении в воду).
• Диаметр корпуса: 13 мм.
• Температурный диапазон: эксплуатация от -25 до +85 °C.
• Экранирование: отсутствует (Unshielded).

Преимущества и конструктивные особенности

Использование Y-разветвителя Leuze обеспечивает стабильную передачу сигналов в сложных производственных условиях. Основные преимущества модели:

• Высокая химическая стойкость: Материал PUR устойчив к воздействию масел, смазочных материалов и агрессивных сред, что критично для станочного оборудования.
• Компактность: Диаметр 13 мм позволяет производить монтаж в условиях ограниченного пространства.
• Надежность соединений: Стандартная резьбовая фиксация M12 и M8 гарантирует вибростойкость и предотвращает случайное размыкание цепи.
• Универсальность: Кодировка A-coded является промышленным стандартом для передачи сигналов постоянного тока и данных в датчиках и актуаторах.

Сферы применения

Коннектор Leuze 50135996 разработан для интеграции в современные автоматизированные линии и находит применение в следующих областях:

• Складская логистика: подключение конвейерных датчиков и фотоэлектрических барьеров.
• Машиностроение: сборка узлов управления пневматическими и гидравлическими приводами.
• Пищевая промышленность: благодаря степени защиты IP 67 и стойкости материалов к очистке.
• Робототехника: распределение сигналов на манипуляторах и захватных устройствах.
