Соединительный кабель Leuze KY-S-SDD-25A25A24A-100-P1-X01

Код товара: 176666

Leuze Производитель

21 527 ₽

Быстрый заказ

Характеристики

Код производителя50136275

Все характеристики

Описание

Профессиональный соединительный кабель Leuze KY-S-SDD-25A25A24A-100-P1-X01

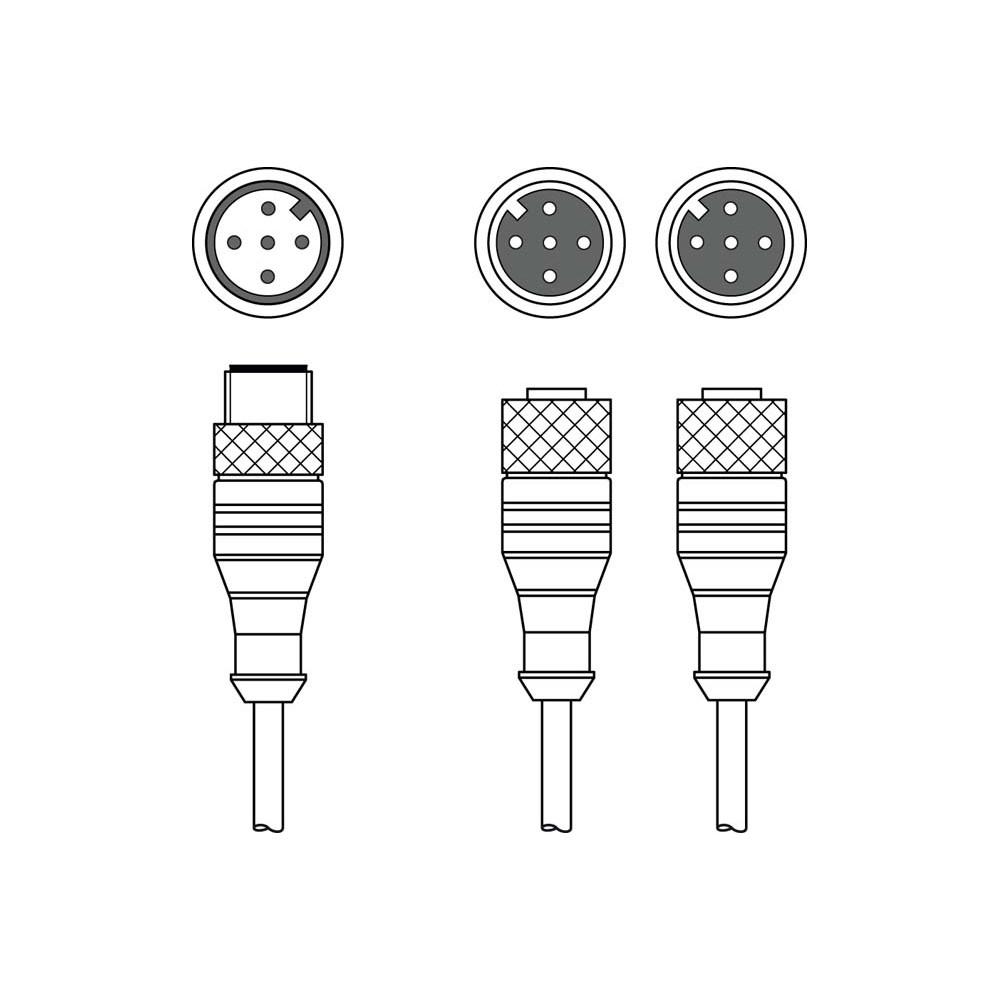

Специализированный распределительный кабель Leuze (артикул 50136275) предназначен для построения надежных систем промышленной автоматизации. Данная модель представляет собой высокотехнологичное решение для передачи сигналов в условиях интенсивных механических нагрузок. Конструкция включает разъемы M12 с A-кодировкой и встроенную перемычку (Pin 1 <-> Pin 4), что оптимизирует схему подключения датчиков и исполнительных механизмов.

Технические характеристики

Тип коннекторов: M12 (Male/Female), 5-контактное исполнение.
Конфигурация: 4 проводника с изоляцией из полипропилена (PP).
Длина сегментов: основной кабель — 500 мм, плечо вилки 1 — 750 мм, плечо вилки 2 — 10 000 мм.
Материал оболочки: износостойкий полиуретан (PUR) черного цвета.
Защита: экранированный кабель со степенью защиты IP 67.
Температурный диапазон: эксплуатация от -25 °C до +80 °C.

Преимущества и эксплуатационные свойства

Кабель специально разработан для работы в составе подвижных механизмов и кабельных цепей. Он выдерживает до 5 000 000 циклов изгибания, сохраняя целостность при скорости перемещения до 3.3 м/с и ускорении до 5 м/с².

Химическая стойкость: оболочка устойчива к маслам, бензину, гидролизу и микробам согласно стандарту VDE 0472.
Экологичность и безопасность: материал не содержит галогенов, силикона, свинца и кадмия. Обладает свойствами самозатухания (UL 1581 VW1 / IEC 60332-1).
Механическая прочность: матовая поверхность с низким коэффициентом адгезии предотвращает слипание в кабелеукладчиках, а высокая абразивная устойчивость продлевает срок службы в тяжелых цеховых условиях.

Сферы применения

Благодаря высокой степени защиты и устойчивости к агрессивным средам, кабель Leuze KY-S-SDD оптимально подходит для:

Роботизированных ячеек и конвейерных линий.
Станочного оборудования (ЧПУ), работающего с СОЖ.
Пищевой и фармацевтической промышленности.
Систем складской логистики и автоматизированных сортировочных центров.

Характеристики Соединительный кабель Leuze KY-S-SDD-25A25A24A-100-P1-X01

Основные характеристики

Версия	Axial
Диаметр	13 mm
Длина кабеля	500 mm
Длина кабеля вилки 1	750 mm
Длина кабеля вилки 2	10,000 mm
Допустимый изгиб	±30° / m (max. 2 mio. cycles with 35 cycles / min)
Изоляция провода	PP
Кодировка	A-coded
Количество выводов	5 -pin
Количество проводников	4 Piece(s)
Конструкция кабеля	Distribution cable
Материал оболочки	PUR
Материал ручки кузова	PUR
Мостовая	Pin 1 <, ->, Pin 4
Пригодность для кабельных цепей	Yes
Радиус изгиба, гибкая укладка, мин.	Min. 10 x cable diameter
Радиус изгиба, стационарная укладка, мин.	Min. 5 x cable diameter
Резьба	M12
Свойства внешней оболочки	Free of CFC, cadmium, silicone, halogen and lead, matt, low-adhesion, abrasion-resistant, easily machine-processable
Силикон	Yes
Скорость перемещения	Max. 3.3 m/s with horiz. traverse path of 5m and and max. acceleration of 5m/s²
Степень защиты	IP 67
Стойкость оболочки	Hydrolysis and microbe resistant, good oil, gasoline and chemical resistance in accordance with VDE 0472 part 803 test B, flame retardant in accordance with UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2
Температура окружающей среды, эксплуатация	-25 ... 80 °C
Тип	Male, Female
Тип подключения	Connector
Цвет оболочки	Black
Циклов изгибания	5,000,000 Piece(s)
Экранированный	Yes
