| Код производителя50130835 |

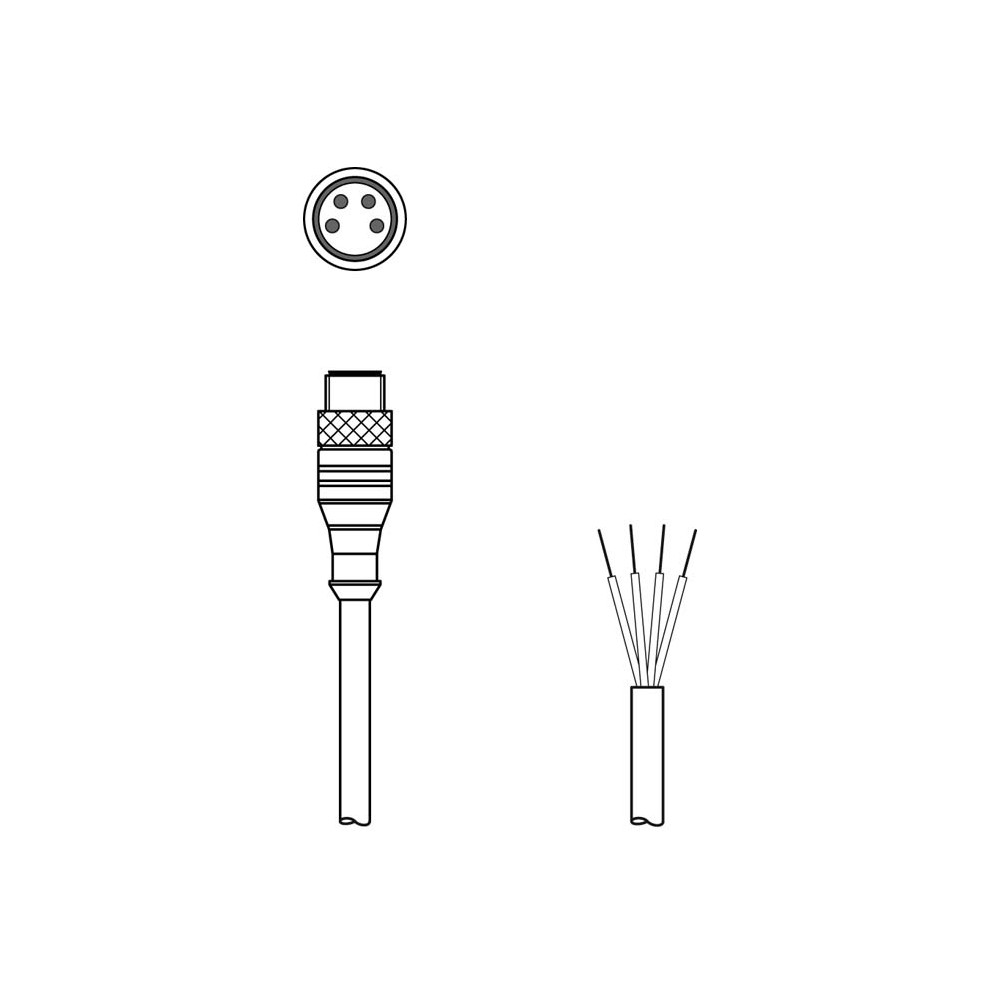

Соединительный кабель Leuze KS U-M8-4A-P1-050
Профессиональный соединительный кабель Leuze KS U-M8-4A-P1-050 (артикул 50130835) предназначен для надежного подключения датчиков и исполнительных механизмов в системах промышленной автоматизации. Оснащенный прямым разъемом M8 с одной стороны и свободным концом с другой, этот кабель обеспечивает стабильную передачу сигналов в условиях интенсивных механических нагрузок.
Технические характеристики
- Тип разъема: M8, осевой (Axial), 4-контактный (Male).
- Длина кабеля: 5 метров.
- Материал оболочки и изоляции: Полиуретан (PUR).
- Рабочее напряжение: До 30 В AC/DC.
- Степень защиты: IP 65 и IP 67 (в зафиксированном состоянии).
- Сечение и количество жил: 4 проводника.
- Внешний диаметр: 9 мм.
- Диапазон рабочих температур: от -40 °C до +85 °C (стационарно), от -25 °C до +85 °C (в движении).
Преимущества и эксплуатационные свойства
Кабель специально разработан для использования в кабельных цепях и роботизированных системах. Оболочка из PUR обладает высокой износостойкостью и химической инертностью. Она устойчива к воздействию масел, бензина, гидролизу и микроорганизмам согласно стандарту VDE 0472.
- Высокая гибкость: Ресурс составляет до 5 000 000 циклов изгиба.
- Динамические нагрузки: Допустимая скорость перемещения до 3,3 м/с при ускорении до 5 м/с².
- Экологичность и безопасность: Состав не содержит галогенов, силикона, свинца и кадмия. Материал является огнестойким (соответствует UL 1581 VW1 / CSA FT1).
- Надежность монтажа: Матовая поверхность с низким коэффициентом адгезии предотвращает слипание кабелей в жгутах.
Сферы применения
Благодаря своим прочностным характеристикам и сертификации c UL US, кабель Leuze KS U-M8-4A-P1-050 широко применяется в следующих областях:
- Машиностроение и станкостроение.
- Линии конвейерной сборки и автоматизированные склады.
- Пищевая и упаковочная промышленность.
- Робототехнические комплексы с высокими требованиями к динамике кабельных трасс.
| Версия | Axial |
|---|---|
| Диаметр | 9 mm |
| Длина кабеля | 5,000 mm |
| Допустимый изгиб | ±180° / m (max. 2 mio. cycles with 35 cycles / min) |
| Изоляция провода | PUR |
| Количество выводов | 4 -pin |
| Количество проводников | 4 Piece(s) |
| Материал оболочки | PUR |
| Пригодность для кабельных цепей | Yes |
| Рабочее напряжение | 30 В AC/DC |
| Радиус изгиба, гибкая укладка, мин. | Min. 10 x cable diameter |
| Радиус изгиба, стационарная укладка, мин. | Min. 5 x cable diameter |
| Резьба | M8 |
| Свойства внешней оболочки | Free of CFC, cadmium, silicone, halogen and lead, matt, low-adhesion, abrasion-resistant, easily machine-processable |
| Сертификаты | c UL US |
| Силикон | Yes |
| Скорость перемещения | Max. 3.3 m/s with horiz. traverse path of 5m and and max. acceleration of 5m/s² |
| Степень защиты | IP 65, IP 67 |
| Стойкость оболочки | Hydrolysis and microbe resistant, good oil, gasoline and chemical resistance in accordance with VDE 0472 part 803 test B, flame retardant in accordance with UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| Температура окружающей среды, эксплуатация, гибкая укладка | -25 ... 85 °C |
| Температура окружающей среды, эксплуатация, стационарная укладка | -40 ... 85 °C |
| Тип | Male |
| Тип подключения | Connector, Open end |
| Цвет оболочки | Black |
| Циклов изгибания | 5,000,000 Piece(s) |
| Экранированный | No |
