| Код производителя50135143 |
Профессиональный соединительный кабель Leuze KS U-M12-8W-P1-030

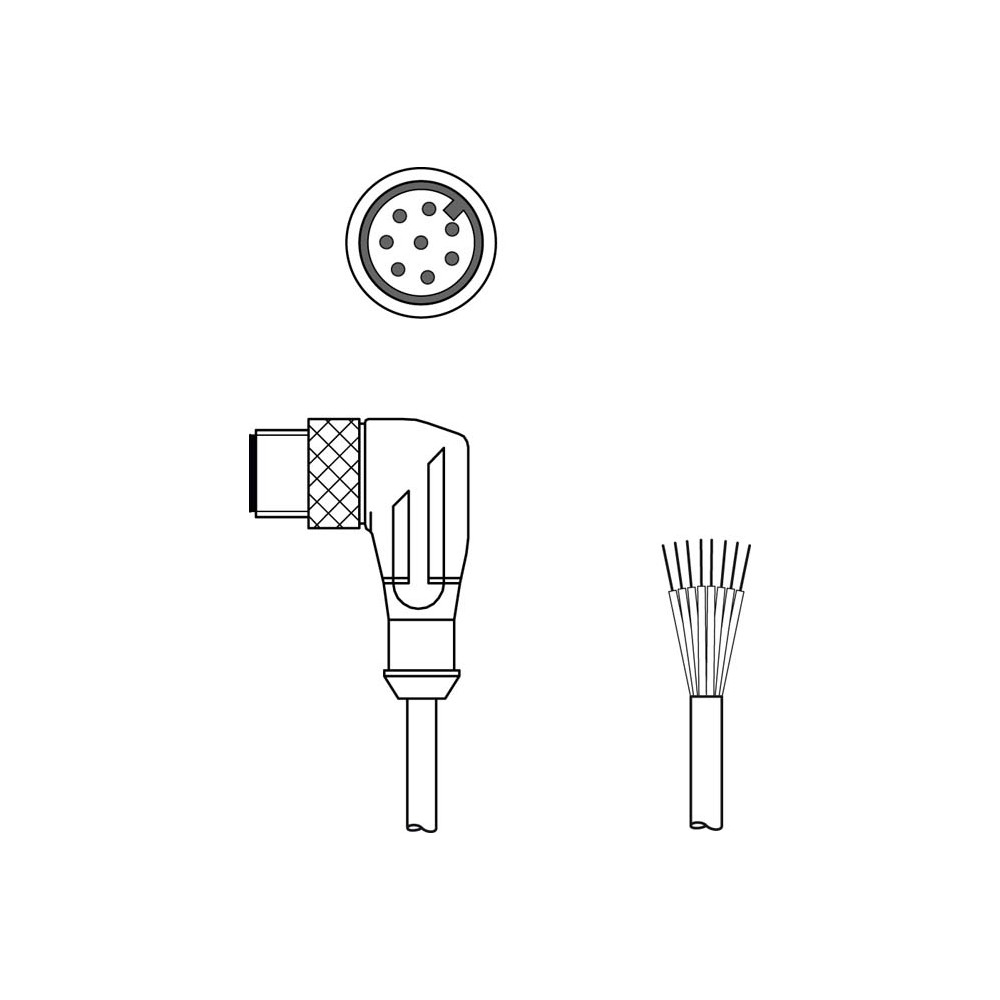

Соединительный кабель Leuze KS U-M12-8W-P1-030 (артикул 50135143) представляет собой высоконадежное решение для передачи сигналов в современных системах автоматизации. Модель оснащена угловым разъемом M12 с 8-контактной схемой подключения и свободным концом с другой стороны. Кабель разработан специально для работы в условиях интенсивных механических нагрузок и агрессивных сред.
Технические характеристики
- Разъем: M12, угловое исполнение (Angled), тип Male.
- Кодировка: A-coded.
- Количество контактов: 8-pin.
- Длина кабеля: 3 метра.
- Материал оболочки: Полиуретан (PUR), без галогенов, силикона и свинца.
- Изоляция жил: Полипропилен (PP).
- Рабочее напряжение: До 30 В AC/DC.
- Степень защиты: IP 65 и IP 67 (в состыкованном состоянии).
- Диапазон температур: от -40 °C до +80 °C (стационарно), от -20 °C до +80 °C (в движении).
Преимущества и эксплуатационные свойства
Кабель адаптирован для использования в гибких кабельных цепях. Прочная оболочка из PUR выдерживает до 2 миллионов циклов изгиба при скорости перемещения до 3,3 м/с. Материал устойчив к гидролизу, микробам, а также к воздействию масел, бензина и химических реагентов согласно стандарту VDE 0472.
- Высокая гибкость: Допустимый радиус изгиба составляет не менее 10 диаметров кабеля.
- Огнестойкость: Соответствие стандартам UL 1581 VW1 и IEC 60332 гарантирует безопасность при эксплуатации.
- Механическая стойкость: Матовая поверхность с низким коэффициентом трения устойчива к истиранию и не слипается при плотной укладке.
- Простота монтажа: Угловой разъем позволяет производить подключение в ограниченном пространстве, снижая риск излома провода.
Сферы применения
Благодаря своим характеристикам, кабель Leuze KS U-M12-8W-P1-030 востребован в следующих областях:
- Робототехника и подвижные узлы станков с ЧПУ.
- Линии упаковки и конвейерные системы.
- Пищевая и химическая промышленность (благодаря стойкости к агрессивным средам).
- Системы машинного зрения и сложные датчики, требующие 8-полюсного подключения.
| Версия | Angled |
|---|---|
| Диаметр | 13 mm |
| Длина кабеля | 3,000 mm |
| Допустимый изгиб | ±30° / m (max. 2 mio. cycles with 35 cycles / min) |
| Изоляция провода | PP |
| Кодировка | A-coded |
| Количество выводов | 8 -pin |
| Количество проводников | 8 Piece(s) |
| Материал оболочки | PUR |
| Пригодность для кабельных цепей | Yes |
| Рабочее напряжение | 30 В AC/DC |
| Радиус изгиба, гибкая укладка, мин. | Min. 10 x cable diameter |
| Радиус изгиба, стационарная укладка, мин. | Min. 10 x cable diameter |
| Резьба | M12 |
| Свойства внешней оболочки | Free of CFC, cadmium, silicone, halogen and lead, matt, low-adhesion, abrasion-resistant, easily machine-processable |
| Силикон | Yes |
| Скорость перемещения | Max. 3.3 m/s with horiz. traverse path of 5m and and max. acceleration of 5m/s² |
| Степень защиты | IP 65, IP 67 |
| Стойкость оболочки | Hydrolysis and microbe resistant, good oil, gasoline and chemical resistance in accordance with VDE 0472 part 803 test B, flame retardant in accordance with UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| Температура окружающей среды, эксплуатация, гибкая укладка | -20 ... 80 °C |
| Температура окружающей среды, эксплуатация, стационарная укладка | -40 ... 80 °C |
| Тип | Male |
| Тип подключения | Connector, Open end |
| Цвет оболочки | Black |
| Циклов изгибания | 2,000,000 Piece(s) |
| Экранированный | No |
