| Код производителя50135142 |
Промышленный соединительный кабель Leuze KS S-M12-8A-P1-300

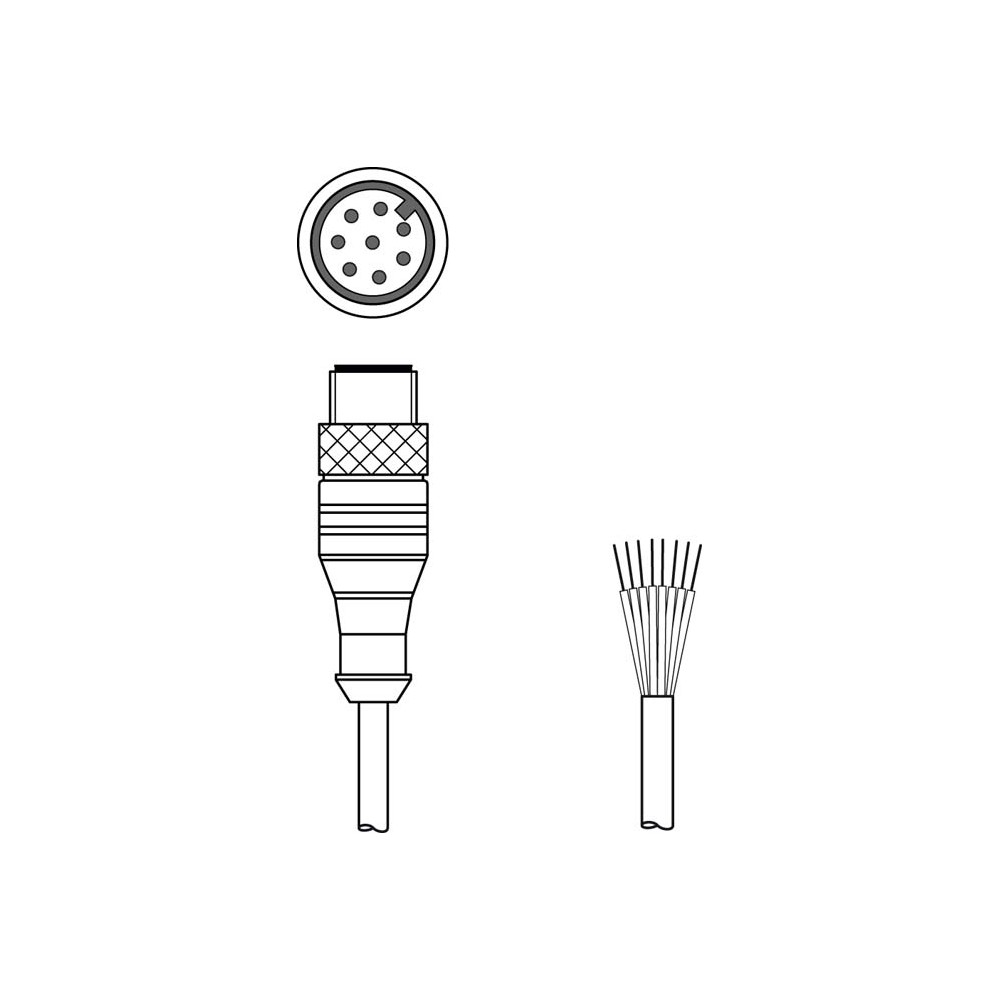

Соединительный кабель Leuze KS S-M12-8A-P1-300 (артикул 50135142) представляет собой высоконадежное решение для передачи сигналов в современных системах автоматизации. Оснащенный стандартным разъемом M12 с одной стороны и свободным концом для монтажа с другой, данный кабель обеспечивает стабильное соединение датчиков, исполнительных механизмов и контроллеров в условиях интенсивной эксплуатации.
Технические характеристики
- Разъем: M12, 8-контактный (8-pin), тип Male (штекер).
- Кодировка: A-coded, осевое исполнение (Axial).
- Длина кабеля: 30 метров.
- Материал оболочки: Полиуретан (PUR), без содержания галогенов, силикона и кадмия.
- Экранирование: Есть, для защиты от электромагнитных помех.
- Рабочее напряжение: До 30 В AC/DC.
- Степень защиты: IP 65 и IP 67 (в состыкованном состоянии).
- Температурный диапазон: От -40 °C до +80 °C при стационарной укладке.
Преимущества и надежность
Кабель специально разработан для работы в динамических системах. Оболочка из PUR обладает высокой износостойкостью, устойчивостью к гидролизу, микробам, а также к воздействию масел, бензина и химических реагентов согласно стандарту VDE 0472. Матовая поверхность с низкой адгезией предотвращает слипание проводов в пучках.
Особое внимание уделено механической прочности: кабель выдерживает до 2 миллионов циклов изгиба, что делает его пригодным для использования в кабельных цепях (энергоцепях). Допустимая скорость перемещения составляет до 3,3 м/с при ускорении до 5 м/с², что соответствует требованиям высокоскоростных производственных линий.
Сферы применения
- Машиностроение: Подключение многоконтактных датчиков и энкодеров на подвижных узлах станков.
- Робототехника: Использование в манипуляторах благодаря высокой стойкости к кручению и изгибам.
- Пищевая и химическая промышленность: Эксплуатация в агрессивных средах благодаря химически стойкой оболочке.
- Складская логистика: Применение в автоматизированных конвейерных системах и сортерах.
| Версия | Axial |
|---|---|
| Диаметр | 13 mm |
| Длина кабеля | 30,000 mm |
| Допустимый изгиб | ±30° / m (max. 2 mio. cycles with 35 cycles / min) |
| Изоляция провода | PP |
| Кодировка | A-coded |
| Количество выводов | 8 -pin |
| Количество проводников | 8 Piece(s) |
| Материал оболочки | PUR |
| Пригодность для кабельных цепей | Yes |
| Рабочее напряжение | 30 В AC/DC |
| Радиус изгиба, гибкая укладка, мин. | Min. 10 x cable diameter |
| Радиус изгиба, стационарная укладка, мин. | Min. 10 x cable diameter |
| Резьба | M12 |
| Свойства внешней оболочки | Free of CFC, cadmium, silicone, halogen and lead, matt, low-adhesion, abrasion-resistant, easily machine-processable |
| Силикон | Yes |
| Скорость перемещения | Max. 3.3 m/s with horiz. traverse path of 5m and and max. acceleration of 5m/s² |
| Степень защиты | IP 65, IP 67 |
| Стойкость оболочки | Hydrolysis and microbe resistant, good oil, gasoline and chemical resistance in accordance with VDE 0472 part 803 test B, flame retardant in accordance with UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| Температура окружающей среды, эксплуатация, гибкая укладка | -20 ... 80 °C |
| Температура окружающей среды, эксплуатация, стационарная укладка | -40 ... 80 °C |
| Тип | Male |
| Тип подключения | Connector, Open end |
| Цвет оболочки | Black |
| Циклов изгибания | 2,000,000 Piece(s) |
| Экранированный | Yes |
