| Код производителя50144053 |

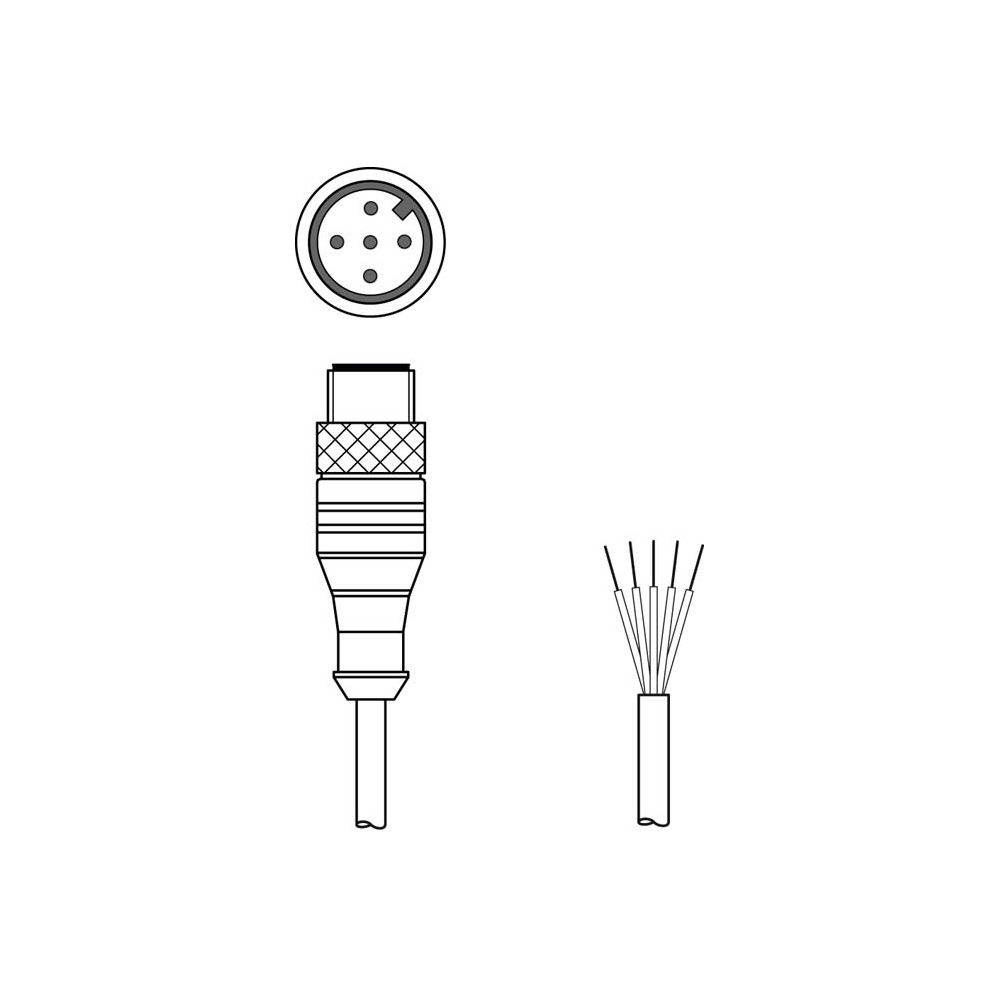

Соединительный кабель Leuze KS S-M12-5A-P1-150
Профессиональный соединительный кабель Leuze KS S-M12-5A-P1-150 (артикул 50144053) предназначен для стабильной передачи сигналов в системах промышленной автоматизации. Осевое исполнение (Axial) и использование высококачественных материалов обеспечивают надежное подключение датчиков, исполнительных механизмов и другого оборудования к контроллерам и распределительным коробкам.
Основные характеристики
- Разъем: M12 (папа) с A-кодировкой на одном конце и свободным концом для монтажа.
- Конфигурация: 5-контактный (5 жил), экранированный корпус для защиты от электромагнитных помех.
- Длина: 15 метров, что позволяет организовывать линии связи на значительных дистанциях без промежуточных соединений.
- Материалы: Оболочка из полиуретана (PUR), изоляция проводников из полипропилена (PP).
- Электрические параметры: Рабочее напряжение до 60 В AC/DC.
- Защита: Класс герметичности IP65 и IP67, полная пыле- и влагонепроницаемость.
Преимущества и эксплуатационные свойства
Кабель специально разработан для работы в тяжелых промышленных условиях и обладает повышенной износостойкостью. Оболочка устойчива к воздействию масел, бензина, гидролизу и микроорганизмам согласно стандарту VDE 0472. Отсутствие в составе галогенов, силикона, кадмия и свинца делает его безопасным и экологичным.
- Динамические нагрузки: Подходит для использования в кабельных цепях (до 5 млн циклов изгиба).
- Механическая прочность: Выдерживает скорость перемещения до 3.3 м/с и ускорение до 5 м/с².
- Температурный диапазон: Сохраняет гибкость при температуре от -25 °C до +80 °C (при стационарной прокладке от -40 °C).
- Огнестойкость: Соответствует стандартам UL 1581 VW1 и IEC 60332-1.
Сферы применения
Благодаря высокой степени защиты и стойкости к агрессивным средам, кабель Leuze KS S-M12-5A-P1-150 оптимально подходит для:
- Роботизированных ячеек и подвижных узлов станков.
- Линий пищевой и химической промышленности.
- Систем складской логистики и конвейерных лент.
- Автомобилестроения и машиностроительных производств.
| Версия | Axial |
|---|---|
| Диаметр | 13 mm |
| Длина кабеля | 15,000 mm |
| Допустимый изгиб | ±180° / m (max. 2 mio. cycles with 35 cycles / min) |
| Изоляция провода | PP |
| Кодировка | A-coded |
| Количество выводов | 5 -pin |
| Количество проводников | 5 Piece(s) |
| Материал оболочки | PUR |
| Пригодность для кабельных цепей | Yes |
| Рабочее напряжение | 60 В AC/DC |
| Радиус изгиба, гибкая укладка, мин. | Min. 10 x cable diameter |
| Радиус изгиба, стационарная укладка, мин. | Min. 5 x cable diameter |
| Резьба | M12 |
| Свойства внешней оболочки | Free of CFC, cadmium, silicone, halogen and lead, matt, low-adhesion, abrasion-resistant, easily machine-processable |
| Сертификаты | c UL US |
| Силикон | Yes |
| Скорость перемещения | Max. 3.3 m/s with horiz. traverse path of 5m and and max. acceleration of 5m/s² |
| Степень защиты | IP 67, IP 65 |
| Стойкость оболочки | Hydrolysis and microbe resistant, good oil, gasoline and chemical resistance in accordance with VDE 0472 part 803 test B, flame retardant in accordance with UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| Температура окружающей среды, эксплуатация, гибкая укладка | -25 ... 80 °C |
| Температура окружающей среды, эксплуатация, стационарная укладка | -40 ... 80 °C |
| Тип | Male |
| Тип подключения | Connector, Open end |
| Цвет оболочки | Black |
| Циклов изгибания | 5,000,000 Piece(s) |
| Экранированный | Yes |
