| Код производителя50130920 |
Профессиональный соединительный кабель Leuze KDS U-M8-3W-M8-3A-P1-020

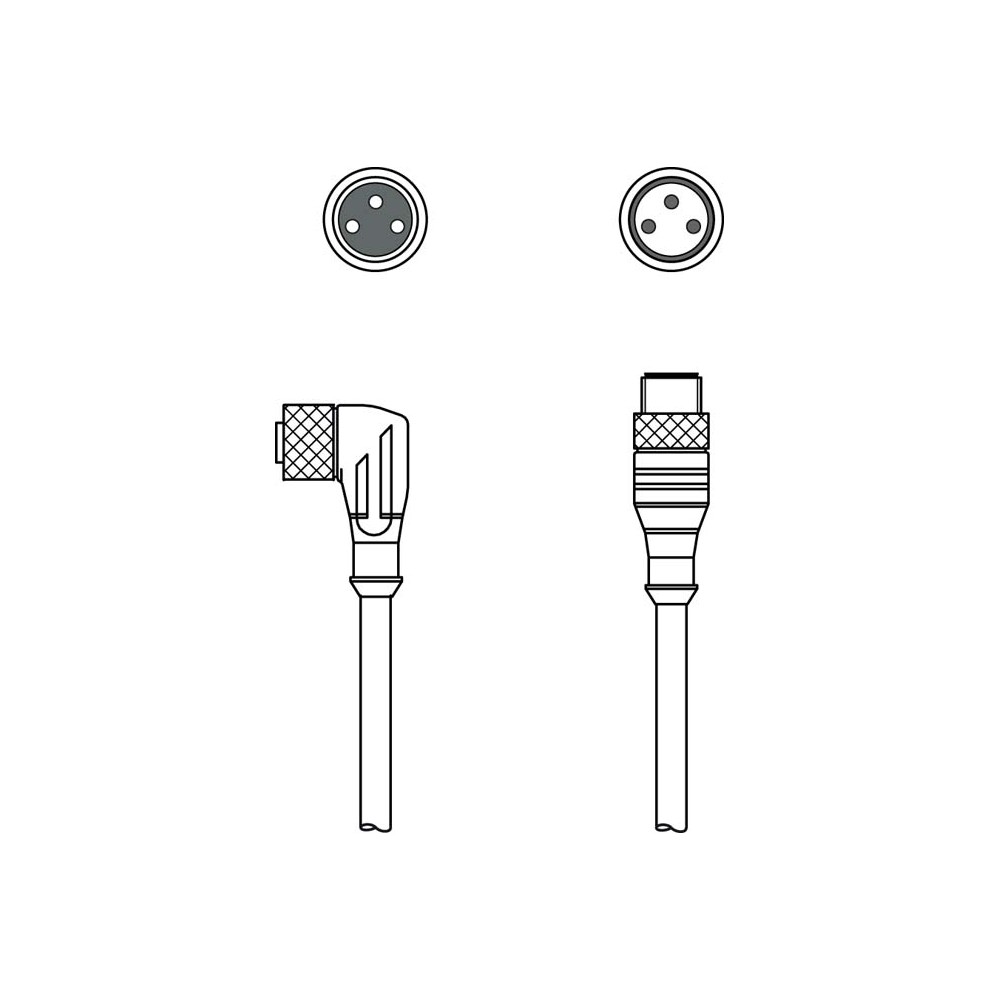

Соединительный кабель Leuze KDS U-M8-3W-M8-3A-P1-020 (артикул 50130920) представляет собой высоконадежное решение для построения систем промышленной автоматизации. Данный межблочный кабель предназначен для передачи сигналов между датчиками и исполнительными устройствами, обеспечивая стабильное соединение в условиях интенсивной эксплуатации. Комбинация осевого (Axial) и углового (Angled) разъемов M8 позволяет оптимизировать монтаж в ограниченном пространстве.
Технические характеристики
- Тип разъемов: M8 (штекер/розетка), 3-pin.
- Длина кабеля: 2 метра.
- Материал оболочки и изоляции: Полиуретан (PUR), без содержания галогенов, силикона и кадмия.
- Степень защиты: IP 65 и IP 67 (в зафиксированном состоянии).
- Динамические нагрузки: До 5 000 000 циклов изгиба.
- Допустимая скорость перемещения: до 3,3 м/с.
- Радиус изгиба: мин. 5 диаметров при стационарной укладке, мин. 10 диаметров при гибкой.
Преимущества и эксплуатационные свойства
Кабель разработан с учетом жестких требований современных производственных линий. Оболочка из PUR обладает высокой износостойкостью и устойчивостью к агрессивным средам: маслам, бензину и химикатам согласно стандарту VDE 0472. Матовая поверхность с низкой адгезией предотвращает слипание кабелей в энергоцепях.
Безопасность эксплуатации подтверждена сертификатами c UL US. Материал оболочки является огнестойким (соответствие UL 1581 VW1 / CSA FT1) и устойчивым к гидролизу и микробам, что гарантирует длительный срок службы даже в неблагоприятных промышленных условиях. Высокая гибкость и устойчивость к кручению (±180°/м) делают его идеальным выбором для подвижных узлов оборудования.
Сферы применения
- Робототехника: подключение захватов и датчиков на подвижных частях манипуляторов.
- Кабельные цепи: использование в составе гибких кабель-каналов на станочном оборудовании.
- Пищевая и химическая промышленность: благодаря стойкости к химическим воздействиям.
- Конвейерные системы: организация связи между компонентами автоматизированных линий транспортировки.
| Версия | Angled, Axial |
|---|---|
| Вес | 58 г |
| Диаметр | 9 mm |
| Длина кабеля | 2,000 mm |
| Допустимый изгиб | ±180° / m (max. 2 mio. cycles with 35 cycles / min) |
| Изоляция провода | PUR |
| Количество выводов | 3 -pin |
| Конструкция кабеля | Interconnection cable |
| Материал оболочки | PUR |
| Пригодность для кабельных цепей | Yes |
| Радиус изгиба, гибкая укладка, мин. | Min. 10 x cable diameter |
| Радиус изгиба, стационарная укладка, мин. | Min. 5 x cable diameter |
| Резьба | M8 |
| Свойства внешней оболочки | Free of CFC, cadmium, silicone, halogen and lead, matt, low-adhesion, abrasion-resistant, easily machine-processable |
| Сертификаты | c UL US |
| Силикон | Yes |
| Скорость перемещения | Max. 3.3 m/s with horiz. traverse path of 5m and and max. acceleration of 5m/s² |
| Степень защиты | IP 65, IP 67 |
| Стойкость оболочки | Hydrolysis and microbe resistant, good oil, gasoline and chemical resistance in accordance with VDE 0472 part 803 test B, flame retardant in accordance with UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| Тип | Female, Male |
| Тип подключения | Connector |
| Цвет оболочки | Black |
| Циклов изгибания | 5,000,000 Piece(s) |
| Экранированный | No |
