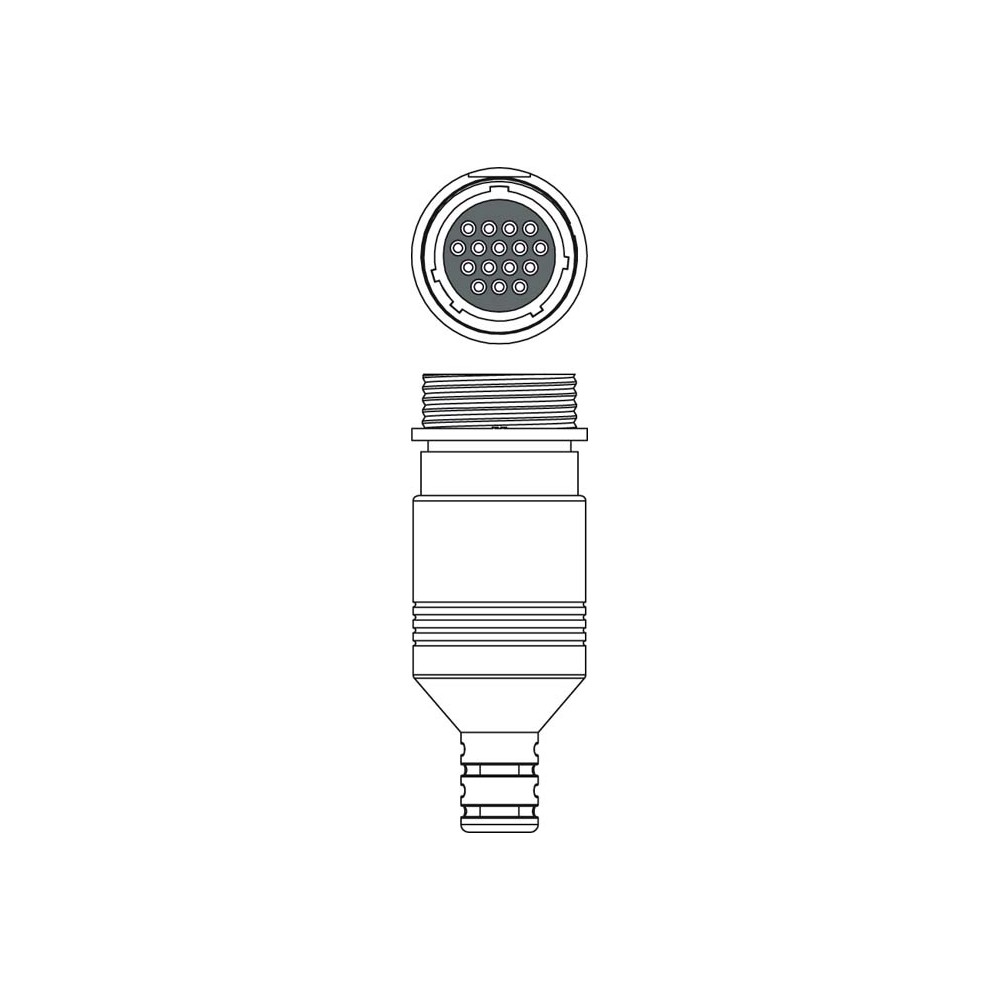

Коннектор Leuze D S-M12-5W-M

Промышленный разъем Leuze D S-M12-5W-M (50144523)

Коннектор Leuze D S-M12-5W-M представляет собой высоконадежное решение для подключения датчиков и исполнительных механизмов в системах промышленной автоматизации. Данная модель выполнена в прочном металлическом корпусе и предназначена для полевого монтажа, обеспечивая стабильную передачу сигналов даже в условиях интенсивных электромагнитных помех.

Технические характеристики

• Тип разъема: Штекер (Male), М12 с А-кодировкой.
• Исполнение: Угловое (Angled), диаметр 18 мм.
• Количество контактов: 5-pin.
• Электрические параметры: Рабочее напряжение до 60 В DC, номинальный ток 4 А.
• Монтаж кабеля: Винтовое соединение, сечение проводников 0.14 – 0.75 мм² (AWG 26–18).
• Допустимый диаметр кабеля: 6 – 8 мм.
• Материалы: Корпус из цинкового литья с химическим никелированием.
• Класс защиты: IP 67 (в состыкованном состоянии).
• Температурный диапазон: от -40 до +85 °C.

Преимущества и особенности конструкции

Коннектор Leuze серии 50144523 разработан для эксплуатации в тяжелых промышленных условиях. Экранированный металлический корпус гарантирует защиту от ЭМС-помех, что критично для высокоточных датчиков и систем передачи данных. Угловая форма разъема позволяет производить монтаж в ограниченном пространстве, предотвращая излом кабеля.

Механизм фиксации оснащен самоблокирующимся винтовым замком из никелированного цинка, который устойчив к вибрационным нагрузкам. Степень защиты IP 67 и широкий температурный диапазон позволяют использовать устройство в цехах с повышенной влажностью и значительными перепадами температур.

Сферы применения

• Машиностроение и станкостроение.
• Линии конвейерной сборки и логистические терминалы.
• Подключение оптических и индуктивных датчиков Leuze.
• Системы управления технологическими процессами (АСУ ТП).
• Робототехнические комплексы.
