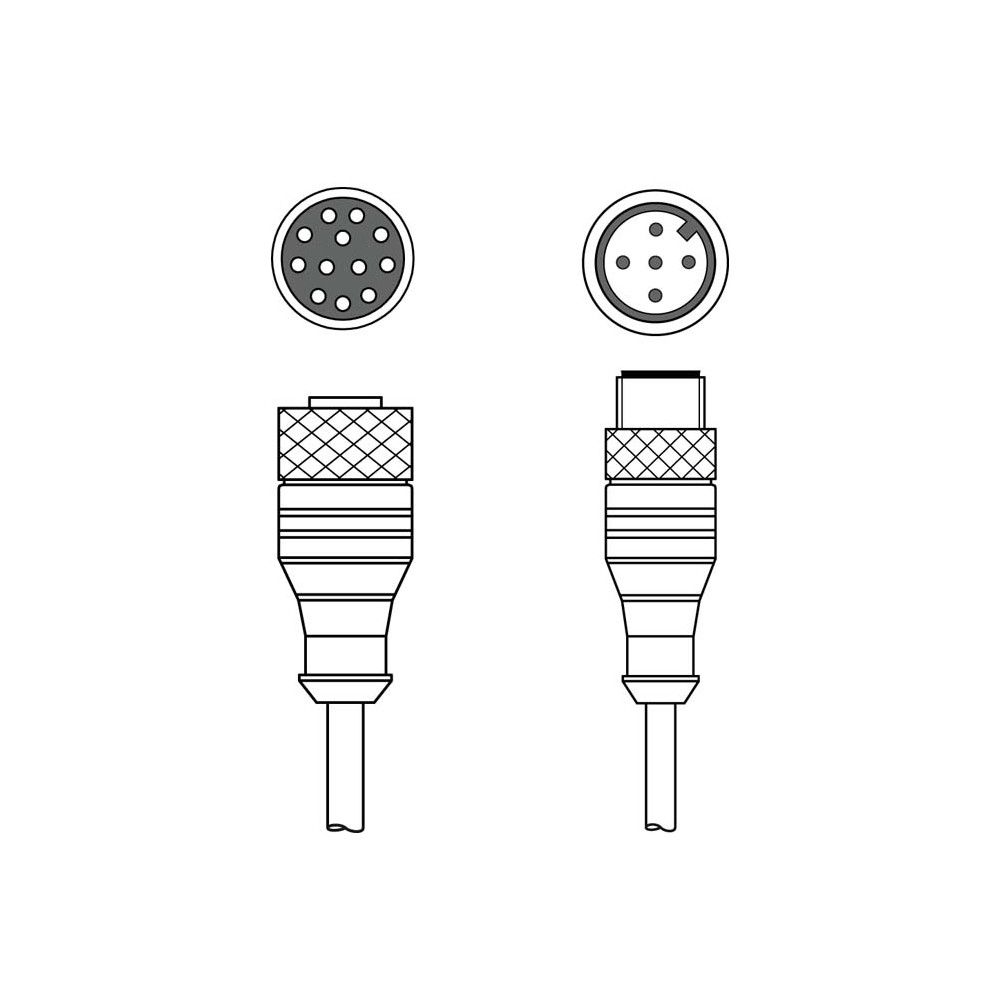

Промышленный соединительный кабель Leuze KDS S-M12-CA-M12-5A-P1-004-23X
Высокотехнологичный соединительный кабель Leuze (артикул 50137694) предназначен для обеспечения надежной передачи сигналов в системах промышленной автоматизации. Модель представляет собой межблочный кабель (Interconnection cable) с разъемами M12, выполненный в осевом (Axial) исполнении. Благодаря экранированной конструкции и высокой степени защиты, изделие гарантирует стабильную работу оборудования в условиях интенсивных электромагнитных помех.
Технические характеристики
- Типы разъемов: M12 (Male / Female) с A-кодировкой.
- Конфигурация контактов: 12-pin и 5-pin.
- Длина кабеля: 400 мм.
- Рабочее напряжение: 30 В AC/DC.
- Материалы: оболочка из полиуретана (PUR), изоляция жил из полипропилена (PP).
- Механизм фиксации: резьбовое соединение (никелированный цинковый сплав) с функцией самофиксации и рекомендуемым моментом затяжки 0.6 Нм.
- Класс защиты: IP 67 (в состыкованном состоянии).
Преимущества и эксплуатационные свойства
Стойкость к агрессивным средам
Внешняя оболочка из PUR отличается высокой абразивной устойчивостью и инертностью к воздействию масел, бензина и химических реагентов согласно стандарту VDE 072. Кабель не поддерживает горение (IEC 60332) и не содержит в составе галогенов, силикона, свинца и кадмия.
Пригодность для динамических нагрузок
Конструкция оптимизирована для использования в кабельных цепях. Допустимая скорость перемещения составляет до 3.3 м/с при ускорении до 5 м/с². Кабель выдерживает до 2 миллионов циклов скручивания (±30°/м), что делает его идеальным решением для подвижных узлов станков и робототехники.
Надежность монтажа
Матовая поверхность оболочки обладает низкой адгезией, предотвращая слипание кабелей в лотках. Минимальный радиус изгиба при гибкой укладке составляет 10 диаметров кабеля, при стационарной — 5 диаметров.
Сферы применения
- Машиностроение: подключение датчиков, исполнительных механизмов и распределительных коробок.
- Робототехника: использование в подвижных сочленениях и кабельных треках.
- Пищевая и химическая промышленность: работа в условиях воздействия технологических жидкостей.
- Складская логистика: оснащение конвейерных линий и автоматизированных систем сортировки.
| Версия | Axial |
|---|---|
| Диаметр | 13 mm |
| Длина кабеля | 400 mm |
| Допустимый изгиб | ±30° / m (max. 2 mio. cycles with 35 cycles / min) |
| Замок | Screw fitting, nickel-plated diecast zinc, recommended torque 0.6 Nm, self-locking |
| Изоляция провода | PP |
| Кабель, пересек | Connection 1, pin 2 <, ->, connection 2, pin 3 |
| Кодировка | A-coded |
| Количество выводов | 12 -pin, 5 -pin |
| Конструкция кабеля | Interconnection cable |
| Материал оболочки | PUR |
| Пригодность для кабельных цепей | Yes |
| Рабочее напряжение | 30 В AC/DC |
| Радиус изгиба, гибкая укладка, мин. | Min. 10 x cable diameter |
| Радиус изгиба, стационарная укладка, мин. | Min. 5 x cable diameter |
| Резьба | M12 |
| Свойства внешней оболочки | Free of CFC, cadmium, silicone, halogen and lead, matt, low-adhesion, abrasion-resistant, easily machine-processable |
| Силикон | Yes |
| Скорость перемещения | Max. 3.3 m/s with horiz. traverse path of 5m and and max. acceleration of 5m/s² |
| Степень защиты | IP 67 |
| Стойкость оболочки | Good oil, gasoline and chemical resistance in accordance with VDE 072, flame retardant in accordance with IEC 60332 / VDE 0472 |
| Тип | Female, Male |
| Тип подключения | Connector |
| Цвет оболочки | Black |
| Экранированный | Yes |
