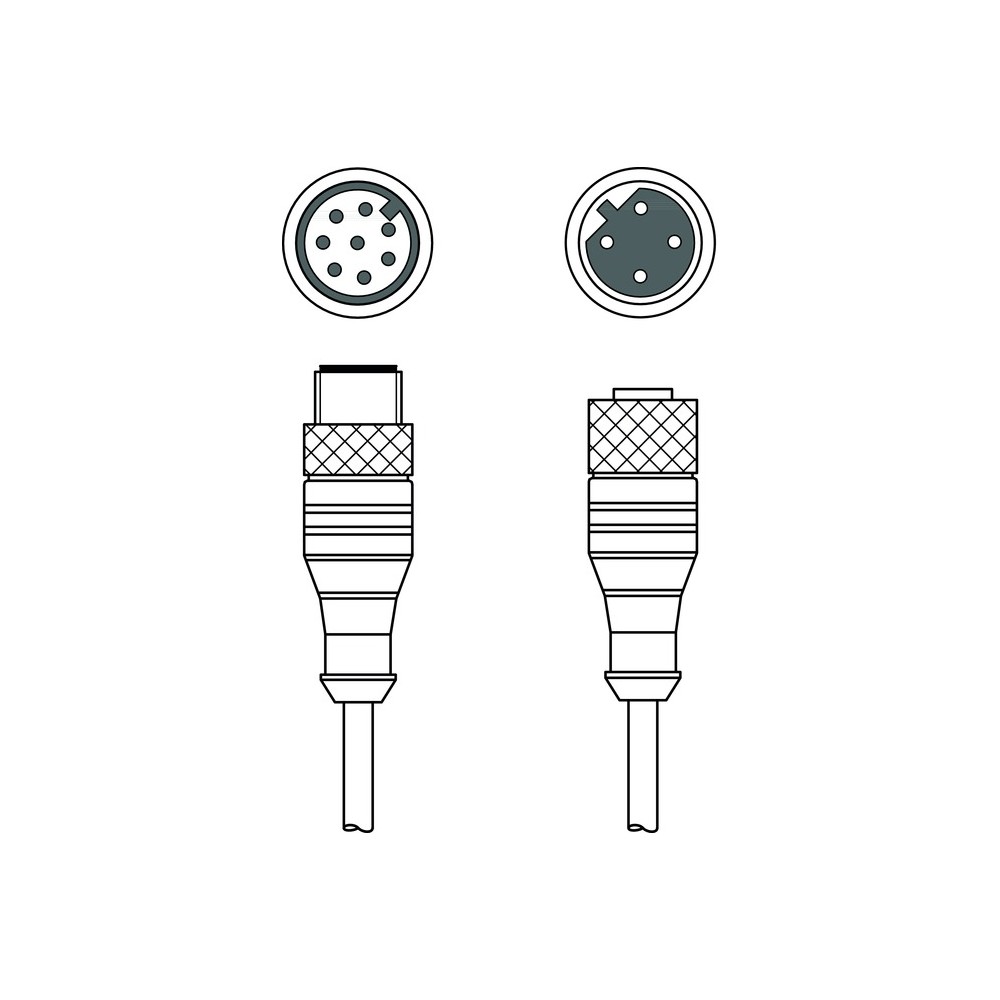

Промышленный соединительный кабель Leuze KDS PB-M12-4A-M12-8A-P0-020
Специализированный соединительный кабель Leuze (артикул 50144357) предназначен для построения надежных сетей передачи данных в промышленных средах. Данная модель разработана специально для интерфейса PROFIBUS DP, обеспечивая стабильную связь между датчиками, исполнительными механизмами и контроллерами. Экранированное исполнение гарантирует высокую помехозащищенность сигнала даже в условиях сильных электромагнитных полей.
Технические характеристики
- Тип подключения: Разъемы M12 (папа/мама) с осевой (Axial) ориентацией.
- Конфигурация контактов: Комбинация 4-pin и 8-pin с кодировками A и B.
- Длина кабеля: 2000 мм.
- Электрические параметры: Рабочее напряжение 30 В AC/DC, номинальный ток до 2000 мА.
- Материалы: Оболочка из полиуретана (PUR), изоляция жил из полипропилена (PP).
- Механическая фиксация: Самоблокирующееся резьбовое соединение (никелированный цинк) с рекомендуемым моментом затяжки 0.6 Нм.
- Класс защиты: Герметичность по стандартам IP65, IP67 и IP66K.
Преимущества и эксплуатационные свойства
Кабель KDS PB-M12-4A-M12-8A-P0-020 адаптирован для работы в экстремальных условиях. Внешняя оболочка устойчива к гидролизу, микробам, маслам, бензину и агрессивным химическим веществам согласно VDE 0472. Материал не содержит галогенов, силикона, свинца и кадмия, что делает его безопасным и долговечным.
Особое внимание уделено динамическим нагрузкам: кабель выдерживает до 5 000 000 циклов изгибания, что позволяет использовать его в кабельных цепях и подвижных узлах оборудования. Матовая поверхность оболочки обладает низкой адгезией и высокой стойкостью к абразивному износу.
Сферы применения
- Автоматизированные линии: Подключение периферийных устройств в сетях PROFIBUS DP.
- Робототехника: Использование в подвижных кабельных треках благодаря высокому ресурсу на изгиб.
- Пищевая и химическая промышленность: Эксплуатация в зонах, требующих стойкости к агрессивным средам и регулярной мойке.
- Машиностроение: Межблочные соединения в станках с ЧПУ и прессовом оборудовании.
| Версия | Axial |
|---|---|
| Диаметр | 13 mm |
| Длина кабеля | 2,000 mm |
| Замок | Screw fitting, nickel-plated diecast zinc, recommended torque 0.6 Nm, self-locking |
| Изоляция провода | PP |
| Кодировка | A-coded, B-coded |
| Количество выводов | 8 -pin, 4 -pin |
| Конструкция кабеля | Interconnection cable |
| Материал оболочки | PUR |
| Номинальный рабочий ток | 2,000 mA |
| Подходит для интерфейса | PROFIBUS DP |
| Пригодность для кабельных цепей | Yes |
| Рабочее напряжение | 30 В AC/DC |
| Радиус изгиба, гибкая укладка, мин. | Min. 12 x cable diameter |
| Радиус изгиба, стационарная укладка, мин. | Min. 7.5 x cable diameter |
| Резьба | M12 |
| Свойства внешней оболочки | Free of CFC, cadmium, silicone, halogen and lead, matt, low-adhesion, abrasion-resistant, easily machine-processable |
| Силикон | Yes |
| Степень защиты | IP 67, IP 65, IP 66K |
| Стойкость оболочки | Hydrolysis and microbe resistant, good oil, gasoline and chemical resistance in accordance with VDE 0472 part 803 test B, flame retardant in accordance with UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| Тип | Male, Female |
| Тип подключения | Connector |
| Цвет оболочки | Gray |
| Циклов изгибания | 5,000,000 Piece(s) |
| Экранированный | Yes |
