| Код производителя50135253 |

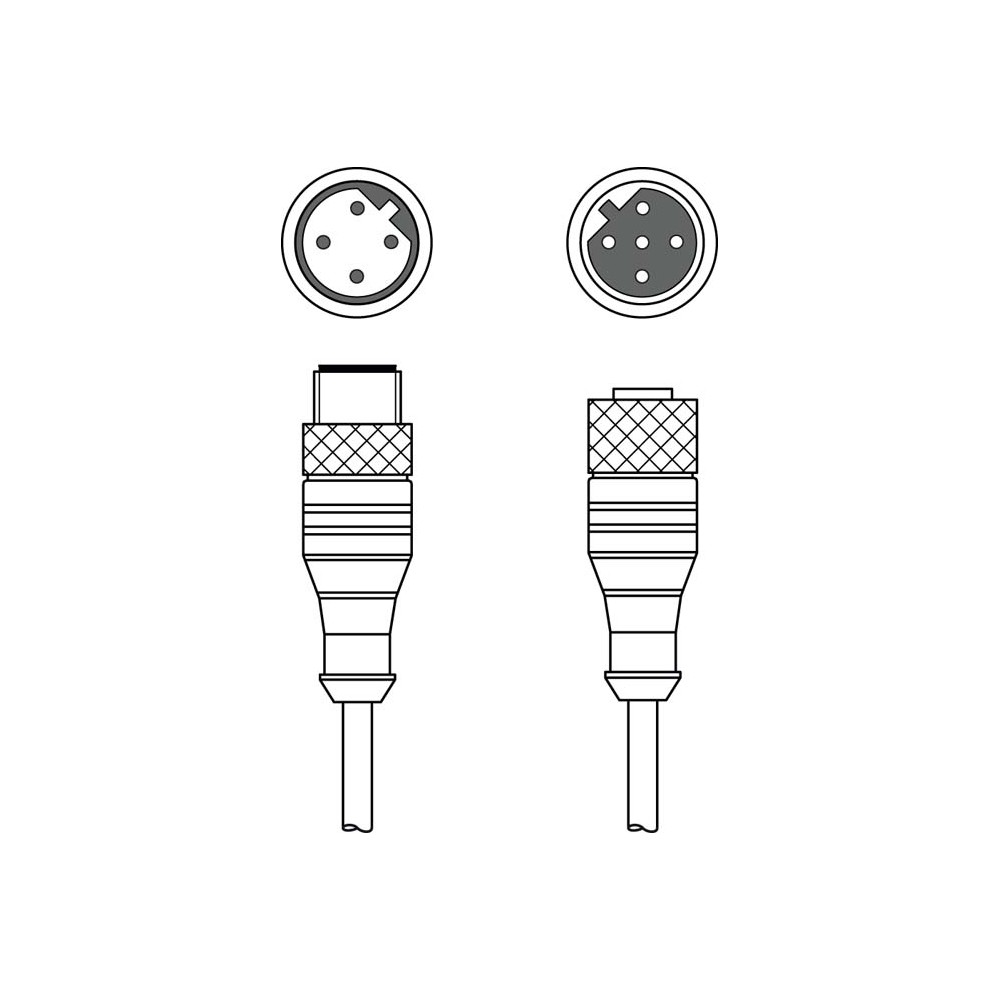

Профессиональный соединительный кабель Leuze KDS PB-M12-4A-M12-4A-P3-020
Соединительный кабель Leuze KDS PB-M12-4A-M12-4A-P3-020 (артикул 50135253) представляет собой высоконадежное решение для построения промышленных сетей передачи данных. Данный межкомпонентный кабель специально разработан для работы с интерфейсом PROFIBUS DP, обеспечивая стабильную и помехозащищенную связь между датчиками, исполнительными механизмами и контроллерами в условиях автоматизированного производства.
Основные технические характеристики
- Тип разъемов: M12 (Male/Female) с осевой (Axial) ориентацией.
- Кодировка: B-coded, стандарт для сетей PROFIBUS.
- Длина кабеля: 2 метра.
- Материал оболочки: Износостойкий полиуретан (PUR) фиолетового цвета.
- Экранирование: Наличие экрана для защиты от электромагнитных помех.
- Степень защиты: IP 65 и IP 67 (в зафиксированном состоянии).
- Рабочее напряжение: До 60 В постоянного тока (DC).
Преимущества и эксплуатационные свойства
Кабель отличается высокой механической прочностью и устойчивостью к агрессивным средам. Оболочка из PUR не содержит галогенов, силикона, свинца и кадмия, что делает его безопасным для использования в современных производственных линиях. Материал обладает стойкостью к гидролизу, микробам, а также к воздействию масел, бензина и химикатов согласно стандарту VDE 0472.
Особое внимание уделено динамическим нагрузкам: кабель пригоден для использования в кабельных цепях (энергоцепях). Он выдерживает до 5 000 000 циклов изгибания при соблюдении минимального радиуса изгиба (12 диаметров кабеля для гибкой укладки). Самоблокирующееся резьбовое соединение из никелированного цинкового литья гарантирует надежную фиксацию даже при интенсивных вибрациях.
Сферы применения
- Системы промышленной автоматизации на базе протокола PROFIBUS DP.
- Роботизированные ячейки и подвижные узлы станков.
- Автомобильная и пищевая промышленность (благодаря высокой химической стойкости).
- Линии упаковки и логистические центры с высокой интенсивностью перемещения оборудования.
| Версия | Axial |
|---|---|
| Диаметр | 13 mm |
| Длина кабеля | 2,000 mm |
| Замок | Screw fitting, nickel-plated diecast zinc, recommended torque 0.6 Nm, self-locking |
| Изоляция провода | PE |
| Кодировка | B-coded |
| Количество выводов | 5 -pin |
| Конструкция кабеля | Interconnection cable |
| Материал оболочки | PUR |
| Подходит для интерфейса | PROFIBUS DP |
| Пригодность для кабельных цепей | Yes |
| Рабочее напряжение | 60 В DC |
| Радиус изгиба, гибкая укладка, мин. | Min. 12 x cable diameter |
| Радиус изгиба, стационарная укладка, мин. | Min. 7.5 x cable diameter |
| Резьба | M12 |
| Свойства внешней оболочки | Free of CFC, cadmium, silicone, halogen and lead, matt, low-adhesion, abrasion-resistant, easily machine-processable |
| Силикон | Yes |
| Скорость перемещения | Max. 3.3 m/s with horiz. traverse path of 5m and and max. acceleration of 5m/s² |
| Степень защиты | IP 65, IP 67 |
| Стойкость оболочки | Hydrolysis and microbe resistant, good oil, gasoline and chemical resistance in accordance with VDE 0472 part 803 test B, flame retardant in accordance with UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| Тип | Female, Male |
| Тип подключения | Connector |
| Цвет оболочки | Violet |
| Циклов изгибания | 5,000,000 Piece(s) |
| Экранированный | Yes |
