| Код производителя50130875 |

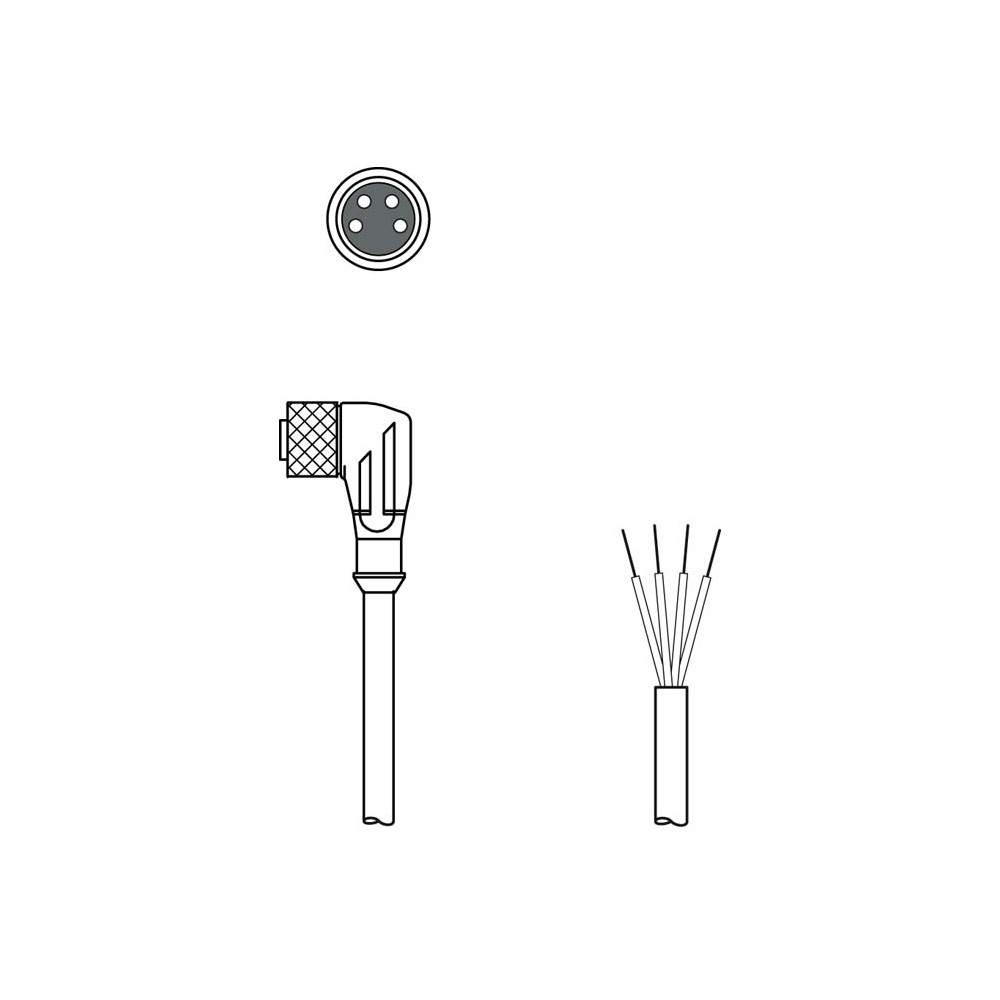

Соединительный кабель Leuze KD U-M8-4W-P1-050
Профессиональный соединительный кабель Leuze KD U-M8-4W-P1-050 (артикул 50130875) предназначен для надежной передачи сигналов от датчиков и исполнительных механизмов к контроллерам в системах промышленной автоматизации. Оснащенный угловым разъемом M8 и имеющий длину 5 метров, данный кабель обеспечивает стабильное соединение в условиях ограниченного пространства и высоких механических нагрузок.
Основные характеристики
- Тип разъема: M8, 4-контактный (Female), угловое исполнение.
- Второй конец: Свободный (Open end) для удобного монтажа в клеммные коробки.
- Материал оболочки и изоляции: Полиуретан (PUR), устойчивый к агрессивным средам.
- Рабочее напряжение: До 50 В переменного тока (AC) и 60 В постоянного тока (DC).
- Степень защиты: IP 65 и IP 67, гарантирующие пыленепроницаемость и защиту от влаги.
- Длина кабеля: 5 000 мм.
Преимущества и эксплуатационные свойства
Кабель специально разработан для использования в динамических системах. Оболочка из PUR отличается отсутствием галогенов, силикона и кадмия, что делает его экологически безопасным и устойчивым к истиранию. Материал обладает высокой стойкостью к маслам, бензину, гидролизу и микробам согласно стандарту VDE 0472.
- Пригодность для кабельных цепей: Выдерживает до 5 000 000 циклов изгиба.
- Гибкость: Допустимый радиус изгиба составляет всего 10 диаметров кабеля при подвижной укладке.
- Термостойкость: Стационарная эксплуатация возможна в диапазоне от -40 до +80 °C.
- Огнестойкость: Соответствует стандартам UL 1581 VW1 и IEC 60332-1.
- Динамика: Максимальная скорость перемещения до 3.3 м/с при ускорении до 5 м/с².
Сферы применения
Благодаря высокой износостойкости и защищенности, модель Leuze KD U-M8-4W-P1-050 широко применяется в следующих областях:
- Робототехника и подвижные узлы станков с ЧПУ.
- Конвейерные линии и упаковочное оборудование.
- Автомобильная промышленность и машиностроение.
- Пищевое производство (благодаря химической стойкости оболочки).
Наличие сертификата c UL US подтверждает соответствие международным стандартам безопасности, что позволяет использовать оборудование на экспортно-ориентированных производствах.
| Версия | Angled |
|---|---|
| Диаметр | 9 mm |
| Длина кабеля | 5,000 mm |
| Допустимый изгиб | ±180° / m (max. 2 mio. cycles with 35 cycles / min) |
| Изоляция провода | PUR |
| Количество выводов | 4 -pin |
| Количество проводников | 4 Piece(s) |
| Материал оболочки | PUR |
| Пригодность для кабельных цепей | Yes |
| Рабочее напряжение | 50 В AC, 60 В DC |
| Радиус изгиба, гибкая укладка, мин. | Min. 10 x cable diameter |
| Радиус изгиба, стационарная укладка, мин. | Min. 5 x cable diameter |
| Резьба | M8 |
| Свойства внешней оболочки | Free of CFC, cadmium, silicone, halogen and lead, matt, low-adhesion, abrasion-resistant, easily machine-processable |
| Сертификаты | c UL US |
| Силикон | Yes |
| Скорость перемещения | Max. 3.3 m/s with horiz. traverse path of 5m and and max. acceleration of 5m/s² |
| Степень защиты | IP 65, IP 67 |
| Стойкость оболочки | Hydrolysis and microbe resistant, good oil, gasoline and chemical resistance in accordance with VDE 0472 part 803 test B, flame retardant in accordance with UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| Температура окружающей среды, эксплуатация, гибкая укладка | -25 ... 80 °C |
| Температура окружающей среды, эксплуатация, стационарная укладка | -40 ... 80 °C |
| Тип | Female |
| Тип подключения | Connector, Open end |
| Цвет оболочки | Black |
| Циклов изгибания | 5,000,000 Piece(s) |
| Экранированный | No |
