| Код производителя50130844 |

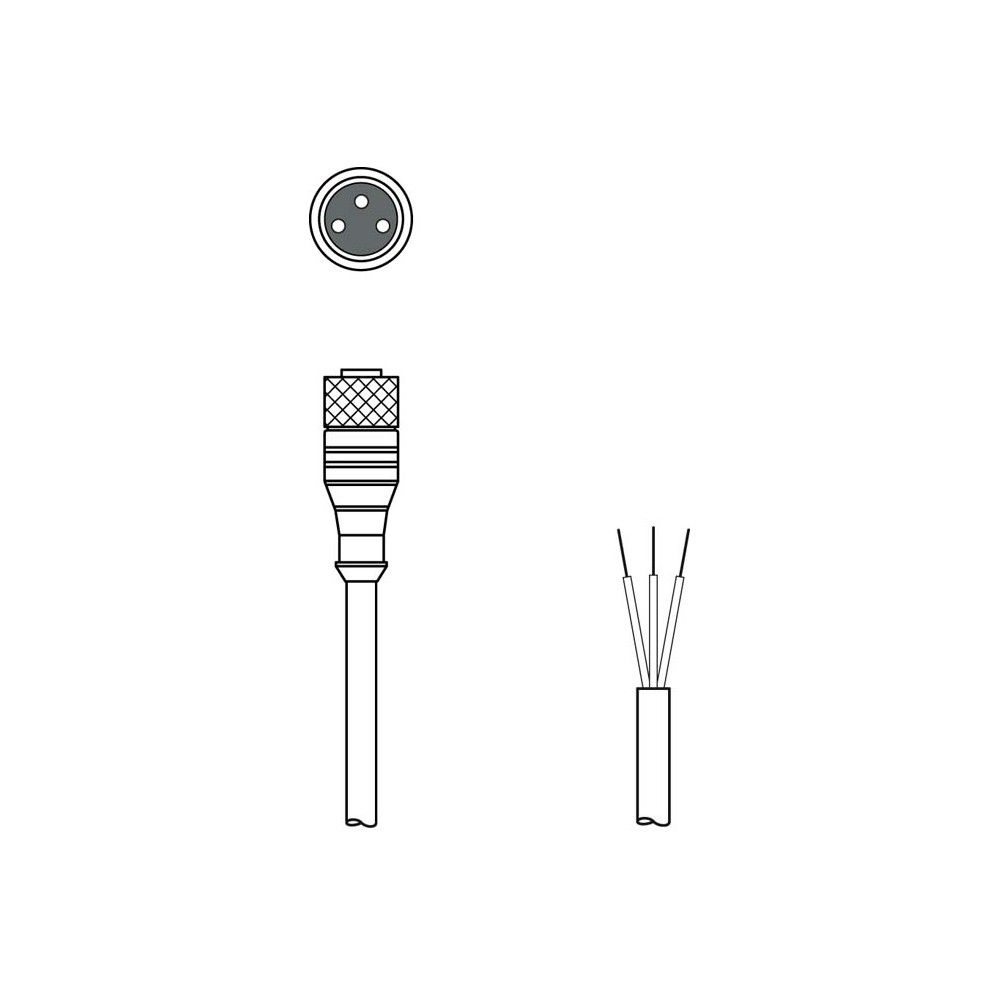

Промышленный соединительный кабель Leuze KD U-M8-3A-P1-050
Соединительный кабель Leuze KD U-M8-3A-P1-050 (артикул 50130844) представляет собой высоконадежное решение для подключения датчиков и исполнительных механизмов в автоматизированных системах. Осевое исполнение разъема M8 и свободный конец провода обеспечивают удобный монтаж и интеграцию в существующие цепи управления. Благодаря использованию полиуретановой (PUR) оболочки, кабель сохраняет гибкость и целостность в условиях интенсивных механических нагрузок.
Технические характеристики
- Тип разъема: M8 (мама), осевой, 3-контактный
- Длина кабеля: 5 метров
- Материал изоляции и оболочки: PUR (полиуретан)
- Рабочее напряжение: до 50 В AC / 60 В DC
- Класс защиты: IP 65 и IP 67
- Радиус изгиба: минимум 10 диаметров при подвижной укладке
- Температурный диапазон: от -40 °C до +80 °C (стационарно)
- Цвет оболочки: черный, матовый
Преимущества и эксплуатационные свойства
Стойкость к агрессивным средам
Оболочка кабеля устойчива к воздействию масел, бензина и химических реагентов согласно стандарту VDE 0472. Материал не поддерживает горение (UL 1581 VW1 / CSA FT1) и обладает гидролизной и микробиологической стойкостью, что критично для пищевых и химических производств.
Пригодность для динамических систем
Кабель специально разработан для использования в кабельных цепях (кабель-каналах). Он выдерживает до 5 000 000 циклов изгиба при скорости перемещения до 3,3 м/с. Отсутствие в составе галогенов, силикона и кадмия делает его экологически безопасным и пригодным для использования в чистых помещениях.
Надежность соединений
Высокая износостойкость и низкая адгезия внешней оболочки предотвращают истирание при контакте с другими проводами в жгуте. Степень защиты IP 67 гарантирует полную герметичность соединения в условиях повышенной влажности и запыленности.
Сферы применения
- Робототехника и подвижные узлы станков с ЧПУ.
- Конвейерные линии и упаковочное оборудование.
- Автомобильная промышленность (линии сборки).
- Системы промышленной автоматизации и складская логистика.
| Версия | Axial |
|---|---|
| Диаметр | 9 mm |
| Длина кабеля | 5,000 mm |
| Допустимый изгиб | ±180° / m (max. 2 mio. cycles with 35 cycles / min) |
| Изоляция провода | PUR |
| Количество выводов | 3 -pin |
| Количество проводников | 3 Piece(s) |
| Материал оболочки | PUR |
| Пригодность для кабельных цепей | Yes |
| Рабочее напряжение | 50 В AC, 60 В DC |
| Радиус изгиба, гибкая укладка, мин. | Min. 10 x cable diameter |
| Радиус изгиба, стационарная укладка, мин. | Min. 5 x cable diameter |
| Резьба | M8 |
| Свойства внешней оболочки | Free of CFC, cadmium, silicone, halogen and lead, matt, low-adhesion, abrasion-resistant, easily machine-processable |
| Сертификаты | c UL US |
| Силикон | Yes |
| Скорость перемещения | Max. 3.3 m/s with horiz. traverse path of 5m and and max. acceleration of 5m/s² |
| Степень защиты | IP 65, IP 67 |
| Стойкость оболочки | Hydrolysis and microbe resistant, good oil, gasoline and chemical resistance in accordance with VDE 0472 part 803 test B, flame retardant in accordance with UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2 |
| Температура окружающей среды, эксплуатация, гибкая укладка | -25 ... 80 °C |
| Температура окружающей среды, эксплуатация, стационарная укладка | -40 ... 80 °C |
| Тип | Female |
| Тип подключения | Connector, Open end |
| Цвет оболочки | Black |
| Циклов изгибания | 5,000,000 Piece(s) |
| Экранированный | No |
