Профессиональный соединительный кабель Leuze KD U-M23-JA-P1-100

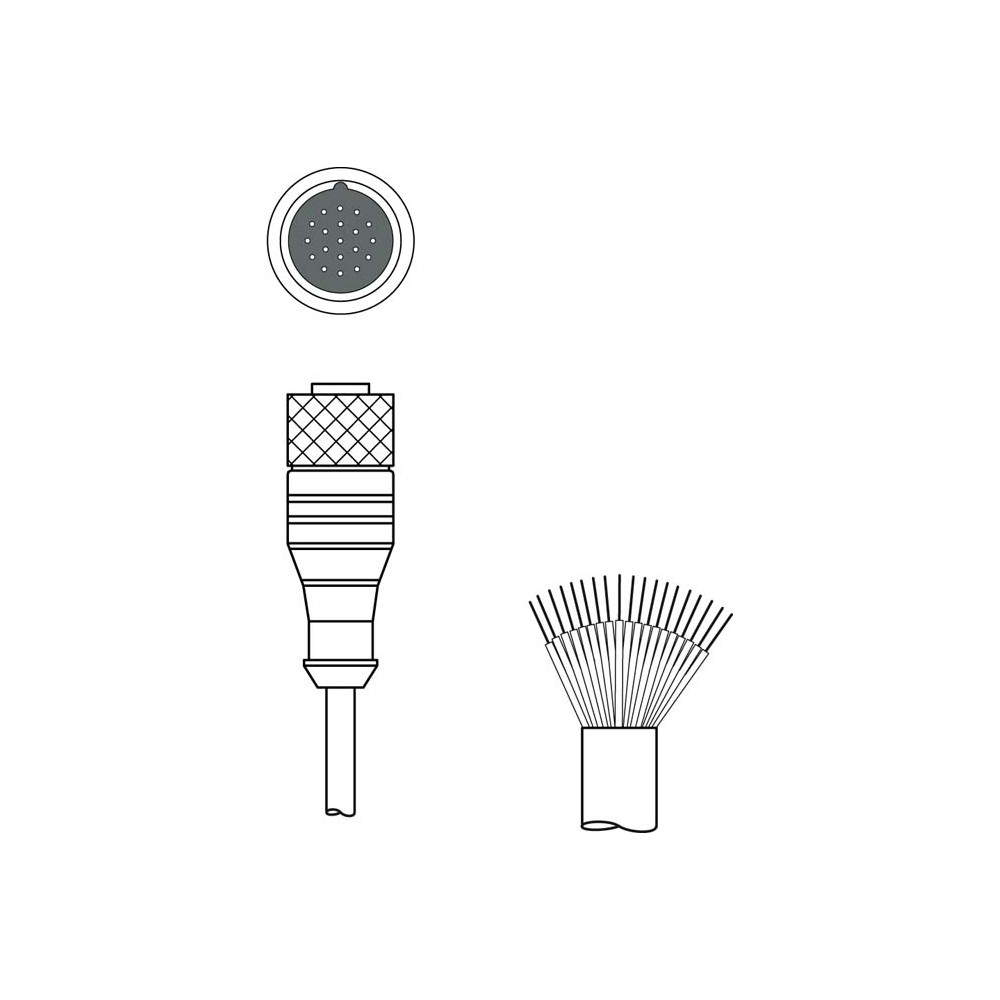

Соединительный кабель Leuze KD U-M23-JA-P1-100 (артикул 50134972) представляет собой высоконадежное решение для передачи сигналов в сложных промышленных условиях. Оснащенный 19-контактным разъемом M23 с одной стороны и свободным концом с другой, данный кабель обеспечивает гибкость при интеграции датчиков и исполнительных механизмов в системы автоматизации. Осевое исполнение (Axial) и десятиметровая длина позволяют эффективно организовывать коммутацию на значительных расстояниях.
Технические характеристики
- Разъем: M23 (Female), 19-пиновый, А-кодировка.
- Длина кабеля: 10 метров.
- Материал оболочки: Полиуретан (PUR), без содержания галогенов и силикона.
- Рабочее напряжение: До 120 В AC/DC.
- Степень защиты: IP 65 и IP 67 (в состыкованном состоянии).
- Температурный диапазон: От -50 °C до +80 °C (стационарно), от -25 °C до +80 °C (в движении).
- Динамические параметры: Ресурс до 2 000 000 циклов изгибания.
Преимущества и эксплуатационные свойства
Кабель специально разработан для работы в условиях интенсивных механических нагрузок. Оболочка из PUR обладает высокой стойкостью к истиранию, гидролизу, микроорганизмам и агрессивным химическим средам, включая масла. Матовая поверхность с низкой адгезией предотвращает слипание кабелей в жгутах.
Важной особенностью является пригодность для использования в кабельных цепях (кабель-каналах). Он выдерживает ускорение до 5 м/с² и скорость перемещения до 3,3 м/с. Безопасность эксплуатации подтверждена соответствием стандартам огнестойкости IEC 60332-2 и VDE 0482-265-2-2.
Сферы применения
- Робототехника и подвижные узлы станков с ЧПУ.
- Линии розлива и упаковки, где требуется высокая химическая стойкость.
- Автоматизированные складские системы.
- Машиностроение и конвейерные системы с многоконтактными интерфейсами управления.
| Версия | Axial |
|---|---|
| Длина кабеля | 10,000 mm |
| Изоляция провода | PP |
| Кодировка | A-coded |
| Количество выводов | 19 -pin |
| Количество проводников | 19 Piece(s) |
| Материал оболочки | PUR |
| Пригодность для кабельных цепей | Yes |
| Рабочее напряжение | 120 В AC/DC |
| Радиус изгиба, гибкая укладка, мин. | Min. 10 x cable diameter |
| Радиус изгиба, стационарная укладка, мин. | Min. 5 x cable diameter |
| Резьба | M23 |
| Свойства внешней оболочки | Free of silicone and halogen, matt, low-adhesion, abrasion-resistant, easily machine-processable |
| Силикон | Yes |
| Скорость перемещения | Max. 3.3 m/s with horiz. traverse path of 5m and and max. acceleration of 5m/s² |
| Степень защиты | IP 65, IP 67 |
| Стойкость оболочки | Hydrolysis and microbe resistant, good oil and chemical resistance, flame retardant in accordance with IEC 60332-2, VDE 0482-265-2-2, EN 50265-2-2, FT2 |
| Температура окружающей среды, эксплуатация, гибкая укладка | -25 ... 80 °C |
| Температура окружающей среды, эксплуатация, стационарная укладка | -50 ... 80 °C |
| Тип | Female |
| Тип подключения | Connector, Open end |
| Цвет оболочки | Black |
| Циклов изгибания | 2,000,000 Piece(s) |
| Экранированный | No |
