Промышленный соединительный кабель Leuze KD U-M23-CA-P1-100
Соединительный кабель Leuze KD U-M23-CA-P1-100 (артикул 50134970) представляет собой высоконадежное решение для подключения датчиков, исполнительных механизмов и систем управления в условиях интенсивного промышленного производства. Оснащенный стандартным разъемом M23 с 12-контактной схемой подключения, данный кабель обеспечивает стабильную передачу сигналов и питания при рабочем напряжении до 240 В AC/DC.
Технические характеристики и конструкция
Кабель длиной 10 метров выполнен в осевом (прямом) исполнении. Оболочка из высококачественного полиуретана (PUR) в сочетании с изоляцией жил из полипропилена (PP) гарантирует долговечность изделия в агрессивных средах. Основные параметры включают:

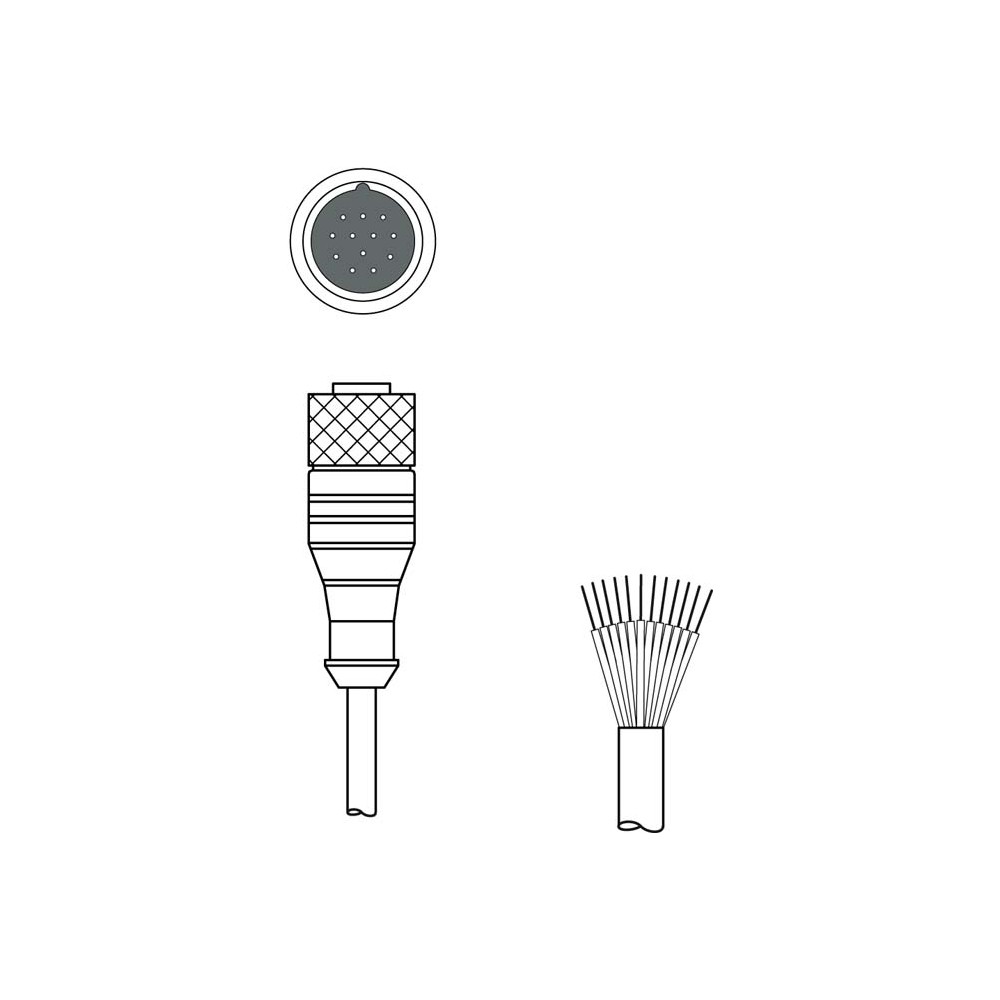

- Разъем: Гнездовая часть (Female) M23, 12-пиновое исполнение с A-кодировкой.
- Тип подключения: Один конец оснащен разъемом, второй — свободный для индивидуального монтажа.
- Динамические нагрузки: Ресурс составляет 2 000 000 циклов изгибания, что позволяет использовать кабель в подвижных механизмах.
- Защита: Класс пылевлагозащиты IP 65 и IP 67.
- Устойчивость: Стойкость к маслам, химикатам, гидролизу и микробам. Материал не поддерживает горение (согласно IEC 60332-2).
Преимущества эксплуатации
Главным преимуществом модели является полная адаптация к работе в кабельных цепях (кабель-каналах). Благодаря малой адгезии поверхности и высокой износостойкости, кабель выдерживает скорость перемещения до 3.3 м/с. Отсутствие галогенов и силикона в составе оболочки делает его безопасным для применения в покрасочных цехах и чистых помещениях. Широкий температурный диапазон эксплуатации (от -50 °C в статике до +80 °C) позволяет использовать оборудование в неотапливаемых цехах и вблизи тепловых установок.
Сферы применения
Кабель Leuze KD U-M23-CA-P1-100 разработан для решения следующих задач:
- Робототехника: Подключение многоконтактных узлов в манипуляторах и подвижных каретках.
- Станкостроение: Интеграция в системы ЧПУ и автоматизированные линии сборки.
- Упаковочное оборудование: Работа в условиях высокой цикличности и вибрационных нагрузок.
- Автомобильная промышленность: Эксплуатация в зонах, требующих маслостойкости и защиты от химических реагентов.
| Версия | Axial |
|---|---|
| Длина кабеля | 10,000 mm |
| Изоляция провода | PP |
| Кодировка | A-coded |
| Количество выводов | 12 -pin |
| Количество проводников | 12 Piece(s) |
| Материал оболочки | PUR |
| Пригодность для кабельных цепей | Yes |
| Рабочее напряжение | 240 В AC/DC |
| Радиус изгиба, гибкая укладка, мин. | Min. 10 x cable diameter |
| Радиус изгиба, стационарная укладка, мин. | Min. 5 x cable diameter |
| Резьба | M23 |
| Свойства внешней оболочки | Free of silicone and halogen, matt, low-adhesion, abrasion-resistant, easily machine-processable |
| Силикон | Yes |
| Скорость перемещения | Max. 3.3 m/s with horiz. traverse path of 5m and and max. acceleration of 5m/s² |
| Степень защиты | IP 65, IP 67 |
| Стойкость оболочки | Hydrolysis and microbe resistant, good oil and chemical resistance, flame retardant in accordance with IEC 60332-2, VDE 0482-265-2-2, EN 50265-2-2, FT2 |
| Температура окружающей среды, эксплуатация, гибкая укладка | -25 ... 80 °C |
| Температура окружающей среды, эксплуатация, стационарная укладка | -50 ... 80 °C |
| Тип | Female |
| Тип подключения | Connector, Open end |
| Цвет оболочки | Black |
| Циклов изгибания | 2,000,000 Piece(s) |
| Экранированный | No |
