Распределительный модуль Leuze MD 7XXP-11-82IO5-K100

Распределительный модуль Leuze MD 7XXP-11-82IO5-K100

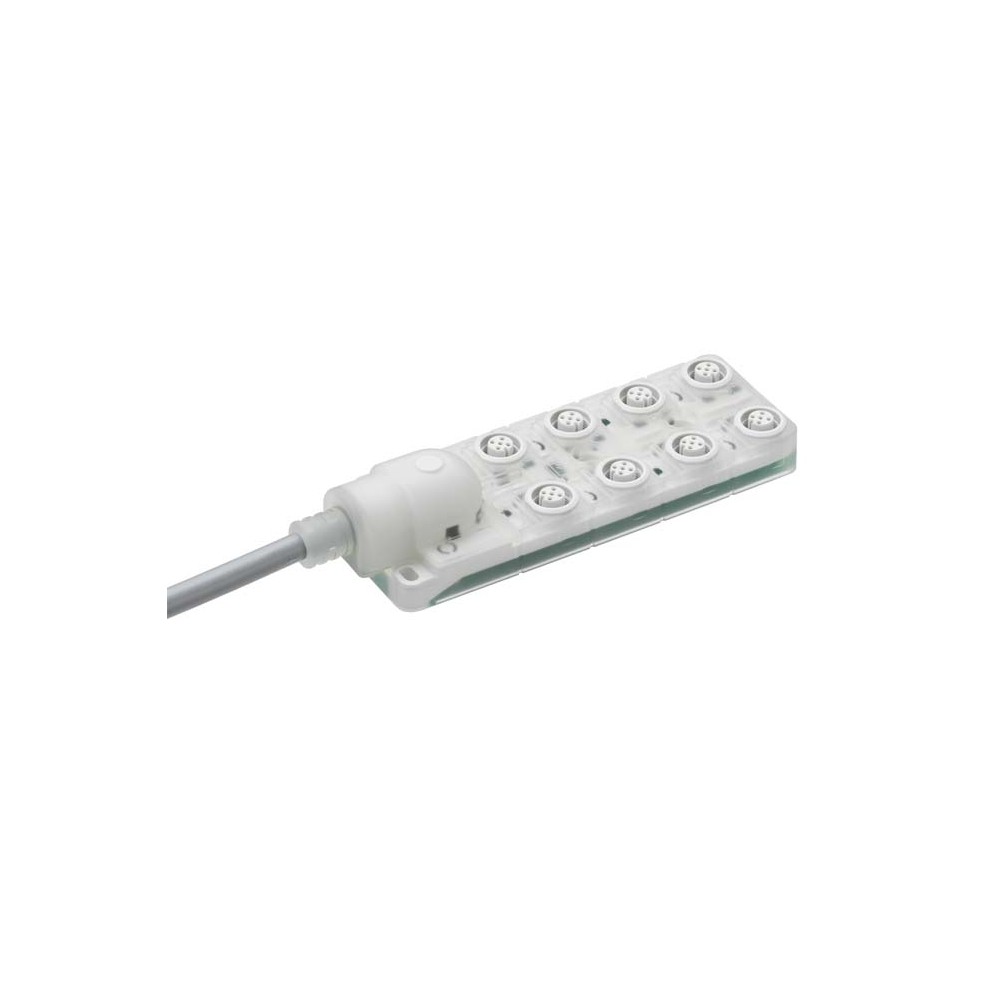

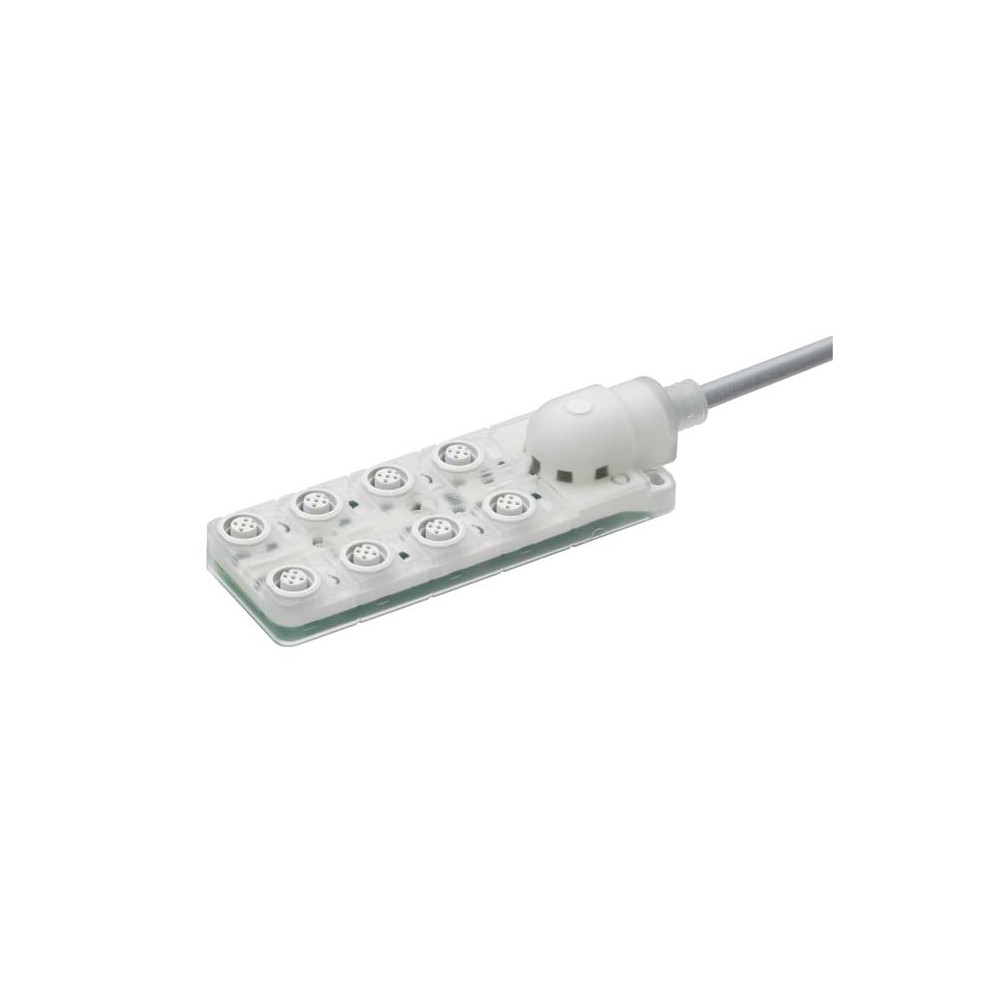

Распределительный пассивный модуль Leuze MD 7XXP-11-82IO5-K100 (артикул 50130605) предназначен для эффективной организации кабельных сетей и объединения сигналов от датчиков и исполнительных механизмов в системах промышленной автоматизации. Устройство позволяет существенно сократить затраты на монтаж и упростить топологию системы управления за счет перехода от индивидуальной прокладки кабелей к единому магистральному соединению.

Технические характеристики

Модуль выполнен в компактном прямоугольном корпусе (Cubic) и обладает следующими параметрами:

• Количество портов: 8 соединений M12 с A-кодировкой
• Тип подключения: 5-контактные разъемы (Female)
• Напряжение питания: 24 В постоянного тока (VDC)
• Токовая нагрузка: до 4 А на один контакт, суммарный ток до 10 А
• Индикация: светодиодные LED-индикаторы для мониторинга состояния каналов
• Магистральный кабель: интегрированный, длиной 10 метров, 19 жил
• Степень защиты: IP 65 и IP 67 (при соблюдении момента затяжки 0.6 Н·м)

Преимущества и эксплуатационные свойства

Конструкция модуля ориентирована на жесткие условия эксплуатации. Корпус из износостойкого пластика и позолоченные контакты обеспечивают стабильную передачу сигнала PNP-типа без окисления. Оболочка кабеля из комбинированного материала PUR/PVC отличается высокой стойкостью к гидролизу, воздействию микроорганизмов, масел и агрессивных химических сред.

Важной особенностью является пригодность кабеля для использования в кабельных цепях (энергоцепях). Он выдерживает до 2 000 000 циклов изгибания при минимальном радиусе изгиба 12 диаметров кабеля. Отсутствие силикона в составе материалов позволяет применять устройство в покрасочных цехах.

Сферы применения

Модуль Leuze MD 7XXP-11-82IO5-K100 оптимален для использования в следующих областях:

• Машиностроение: подключение групп оптических и индуктивных датчиков на станинах станков.
• Конвейерные системы: сбор сигналов с распределенных участков линии.
• Упаковочное оборудование: работа в условиях динамических нагрузок и вибраций.
• Автомобильная промышленность: интеграция в автоматизированные сварочные и сборочные ячейки.

Наличие сертификата c UL US подтверждает соответствие международным стандартам безопасности, что позволяет использовать оборудование в проектах, ориентированных на экспорт.
