| Код производителя50113212 |
Описание индуктивного датчика Leuze IS 205MM/4NO-1E5-S8.3

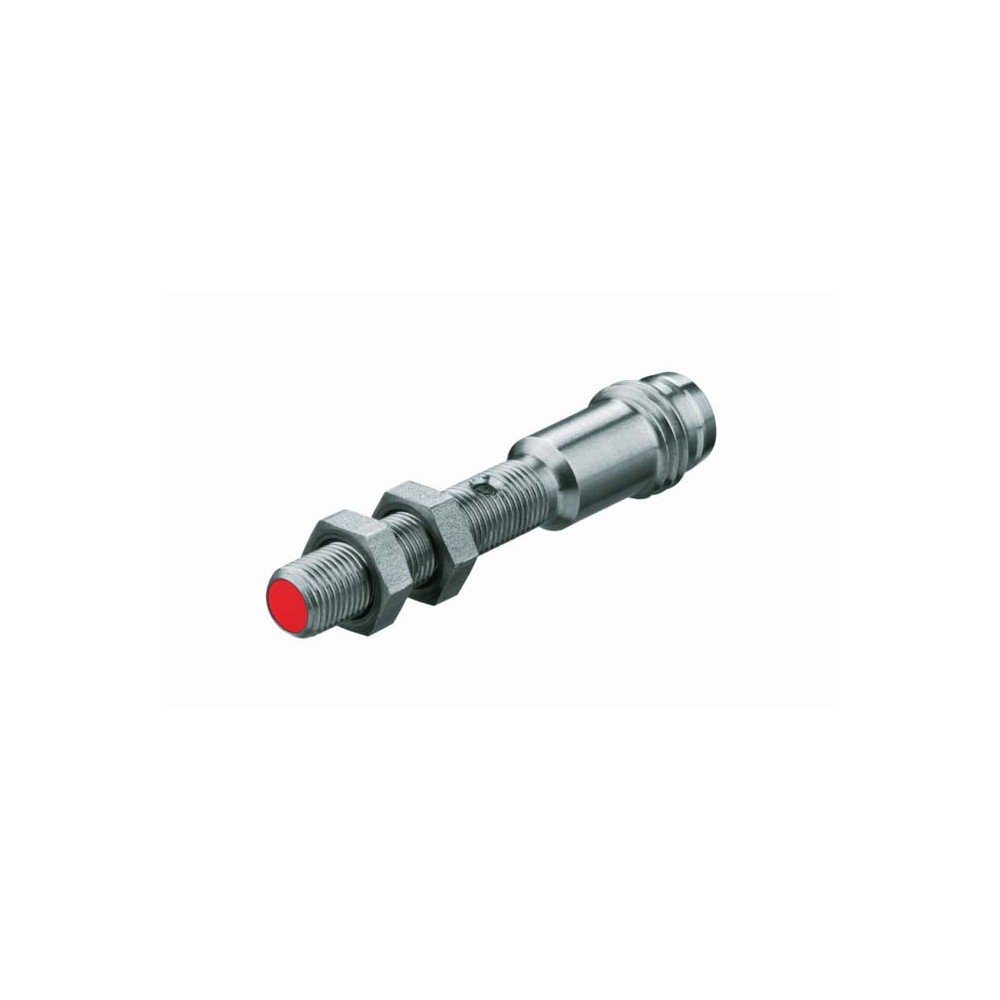

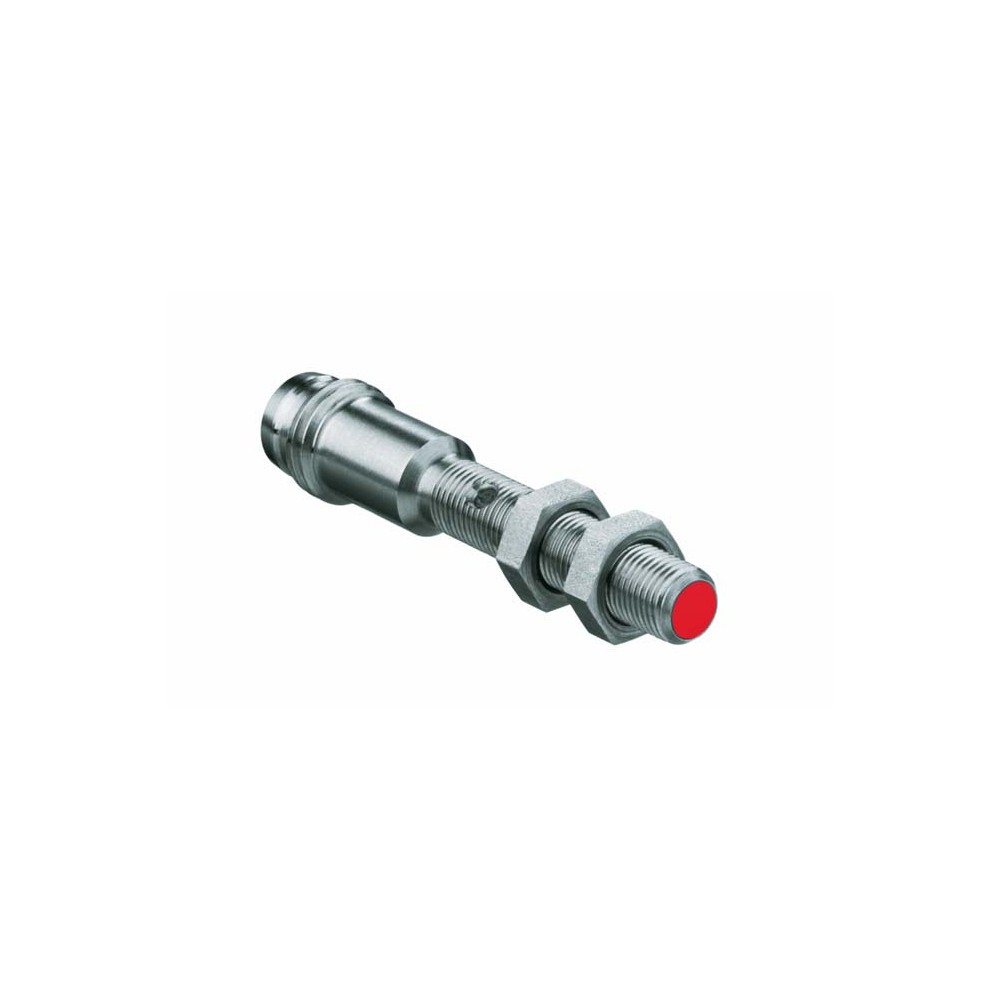

Индуктивный датчик бесконтактного типа Leuze IS 205MM/4NO-1E5-S8.3 (артикул 50113212) представляет собой компактное и надежное решение для систем промышленной автоматизации. Устройство выполнено в цилиндрическом корпусе с резьбой M8 и предназначено для прецизионного обнаружения металлических объектов на малых дистанциях. Благодаря высокой частоте переключения и защищенному исполнению, датчик обеспечивает стабильную работу в условиях интенсивного производственного цикла.
Технические характеристики
Модель серии 205 обладает следующими параметрами:
- Рабочее расстояние (Sn): 1.5 мм (гарантированный диапазон срабатывания 0...1.2 мм).
- Тип выхода: Транзисторный PNP с логикой работы NO (нормально открытый).
- Частота переключения: до 3 000 Гц, что позволяет использовать датчик в высокоскоростных процессах.
- Питание: 10–30 В постоянного тока (DC).
- Материал корпуса: Нержавеющая сталь V2A с торцевой частью из износостойкого полиоксиметилена (POM).
- Разъем: Стандартный штекер M8 (3-pin) с A-кодировкой.
- Монтаж: Скрытый (заподлицо), что минимизирует риск механического повреждения чувствительной головки.
Преимущества и надежность
Датчик оптимизирован для работы в сложных промышленных средах. Степень защиты IP 67 гарантирует полную пыленепроницаемость и сохранение работоспособности при кратковременном погружении в воду. Встроенная электроника защищена от переполюсовки питания, индуктивных выбросов и коротких замыканий.
Корпус из нержавеющей стали обеспечивает высокую коррозийную стойкость. Для визуального контроля состояния предусмотрен яркий светодиодный индикатор. Устройство сохраняет точность позиционирования (повторяемость 5%) в широком температурном диапазоне от -25 до +70 °C.
Сферы применения
Компактные габариты (длина 38 мм) и высокая точность делают IS 205MM/4NO-1E5-S8.3 востребованным в следующих областях:
- Машиностроение: контроль положения подвижных узлов станков и механизмов.
- Упаковочные линии: детекция наличия металлической тары или крышек.
- Робототехника: использование в качестве концевых выключателей в ограниченном пространстве.
- Конвейерные системы: подсчет деталей и мониторинг скорости вращения валов.
| Алюминий | 0.4 |
|---|---|
| Вес | 14 г |
| Габариты | 5 mmx38 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cylindrical |
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected |
| Класс защиты | III |
| Кодировка | A-coded |
| Количество выводов | 3 -pin |
| Количество выходов | 1 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Корпус из нержавеющей стали | V2A |
| Латунь | 0.5 |
| Материал коннектора | Stainless steel |
| Материал корпуса | Stainless steel |
| Материал торцевой части | Plastic,Polyoxymethylene (POM) |
| Медь | 0.4 |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.75 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Предельный рабочий диапазон | 1.5 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 1.2 mm |
| Резьба | M8 |
| Серия | 205 |
| Сертификаты | c UL US |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 5 x 5 mm², Fe360 |
| Стартовая задержка | 10 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет корпуса | Red, RAL 3000, Silver |
| Частота переключения | 3,000 Hz |
