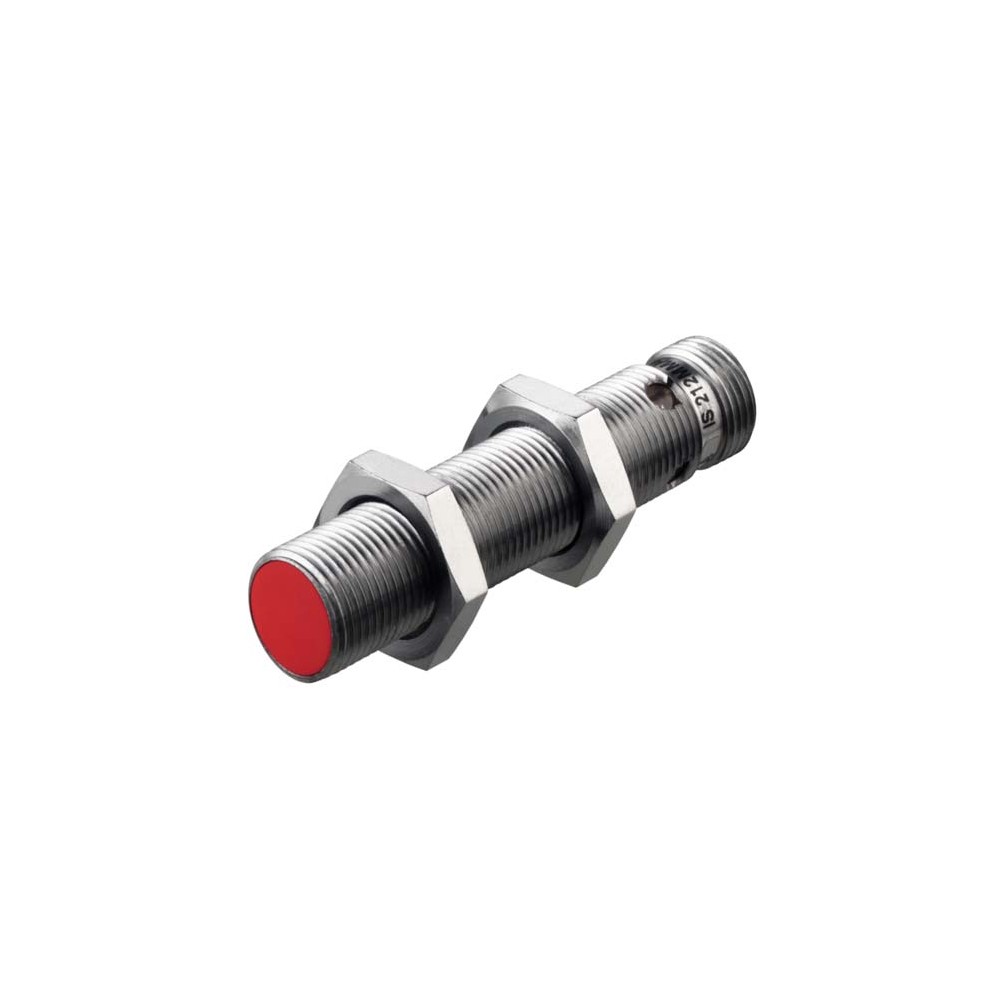

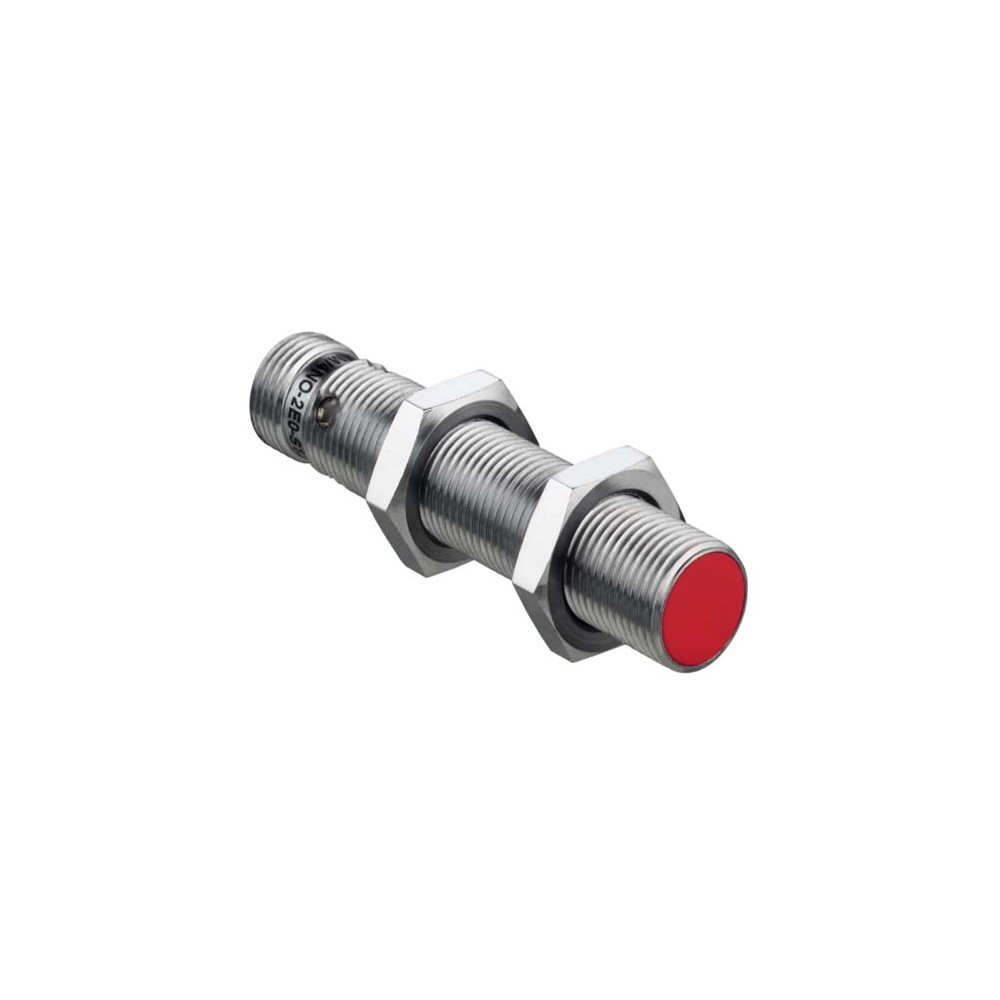

Индуктивный бесконтактный датчик Leuze IS 212MM/2NO-4E0-S12
Промышленный индуктивный датчик Leuze IS 212MM/2NO-4E0-S12 (артикул 50129354) представляет собой надежное решение для бесконтактного обнаружения металлических объектов в автоматизированных системах. Модель выполнена в цилиндрическом корпусе M12 и предназначена для скрытого (встраиваемого) монтажа. Благодаря высокой частоте переключения и степени защиты IP67, устройство обеспечивает стабильную работу в условиях интенсивного промышленного производства.
Технические характеристики
- Тип выхода: Транзисторный NPN, функция НО (нормально открытый).
- Дистанция срабатывания: Рабочий диапазон до 3.2 мм (предельный — 4 мм).
- Напряжение питания: 10–30 В постоянного тока (DC).
- Частота переключения: До 2500 Гц, что позволяет использовать датчик в высокоскоростных процессах.
- Корпус: Никелированная латунь с пластиковой торцевой частью (PBT).
- Подключение: Разъем M12 (4-pin) с A-кодировкой и металлическим коннектором.
- Ток нагрузки: Максимальный коммутируемый ток составляет 200 мА.
Преимущества и особенности эксплуатации
Датчик серии 212 отличается высокой точностью и повторяемостью результатов (не более 5%). Встроенная защита от короткого замыкания, переполюсовки и индуктивных помех гарантирует живучесть электроники при скачках напряжения или ошибках монтажа. Визуальный контроль состояния осуществляется с помощью яркого светодиодного индикатора на корпусе.
Устройство обладает отличной электромагнитной совместимостью (соответствие стандартам IEC 61000-4) и стабильно работает в широком температурном диапазоне от -25 до +70 °C. Малые габариты (длина 60 мм) позволяют интегрировать его в ограниченные пространства станочного оборудования.
Сферы применения
- Машиностроение: контроль положения подвижных узлов станков и механизмов.
- Конвейерные линии: подсчет металлических деталей и контроль наличия заготовок.
- Упаковочное оборудование: синхронизация циклов работы механизмов.
- Робототехника: использование в качестве концевых выключателей.
| Алюминий | 0.44 |
|---|---|
| Вес | 25 г |
| Габариты | 12 mmx60 mm |
| Гистерезис переключения | 20 % |
| Дизайн | Cylindrical |
| Защита | Inductive protection, Polarity reversal protection, Short circuit protected |
| Класс защиты | II |
| Кодировка | A-coded |
| Количество выводов | 4 -pin |
| Количество выходов | 1 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.54 |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.4 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.8 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 4 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 3.2 mm |
| Резьба | M12 |
| Серия | 212 |
| Сертификаты | c UL US |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 12 x 12 mm², Fe360 |
| Стартовая задержка | 60 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип | Male |
| Тип выхода | Transistor,NPN |
| Тип дисплея | LED |
| Тип крепления | Via optional mounting device, Mounting thread |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет корпуса | Silver, Red, RAL 3000 |
| Частота переключения | 2,500 Hz |
