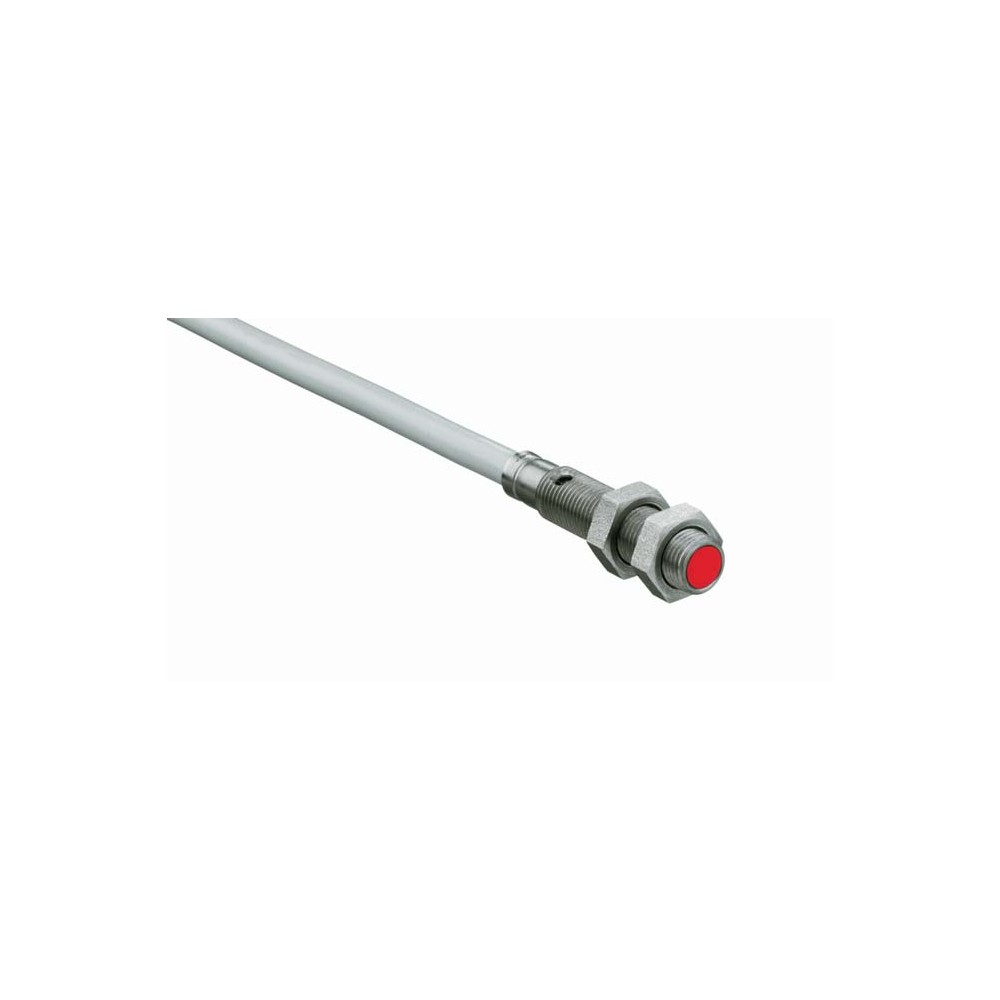

Индуктивный датчик Leuze IS 205MM/4NC-1E5
Характеристики
| Код производителя50134895 |
Описание
Описание индуктивного датчика Leuze IS 205MM/4NC-1E5
Индуктивный бесконтактный переключатель Leuze IS 205MM/4NC-1E5 (артикул 50134895) представляет собой компактное решение в цилиндрическом корпусе M5, предназначенное для высокоточного обнаружения металлических объектов в автоматизированных системах. Благодаря миниатюрному исполнению и возможности встраиваемого (заподлицо) монтажа, датчик оптимален для установки в ограниченном пространстве промышленного оборудования.
Устройство выполнено в прочном корпусе из нержавеющей стали (V2A) с активной поверхностью из полиоксиметилена (POM), что обеспечивает высокую химическую стойкость и долговечность. Класс защиты IP 67 гарантирует стабильную работу в условиях повышенной влажности и запыленности.
Технические характеристики
- Тип выхода: Транзисторный PNP, функция NC (нормально закрытый).
- Рабочее расстояние: 1.5 мм (предельное), гарантированный диапазон срабатывания 0–1.2 мм.
- Частота переключения: До 3 000 Гц, что позволяет использовать датчик в высокоскоростных процессах.
- Напряжение питания: 10–30 В постоянного тока (DC).
- Ток нагрузки: До 200 мА.
- Подключение: Трехжильный кабель в ПВХ-оболочке длиной 2 метра, сечение жилы 0.14 мм².
- Защитные функции: Защита от короткого замыкания, переполюсовки и индуктивных помех.
Преимущества и особенности
- Высокая точность: Повторяемость результатов составляет 5%, а температурный дрейф не превышает 10% во всем рабочем диапазоне от -25 до +70 °C.
- Компактный форм-фактор: Резьба M5x0.5 и длина корпуса 25 мм позволяют интегрировать датчик в узкие узлы станков и манипуляторов.
- Индикация состояния: Наличие яркого светодиода для визуального контроля срабатывания.
- Корректирующие коэффициенты: Датчик откалиброван для стали Fe360 (коэффициент 1), а также эффективно работает с нержавеющей сталью (0.75), латунью (0.5), алюминием и медью (0.4).
- Электромагнитная совместимость: Полное соответствие стандартам IEC 61000-4-2/3/4 и IEC 60947-5-2.
Сферы применения
Индуктивный датчик Leuze серии 205 широко применяется в следующих отраслях:
- Машиностроение: Контроль конечных положений подвижных частей механизмов.
- Робототехника: Использование в захватных устройствах и малогабаритных приводах.
- Упаковочные линии: Подсчет мелких металлических деталей и контроль позиционирования тары.
- Электронная промышленность: Сборка печатных плат и высокоточное позиционирование оснастки.
Характеристики Индуктивный датчик Leuze IS 205MM/4NC-1E5
Основные характеристики
| Алюминий | 0.4 |
|---|---|
| Вес | 43 г |
| Габариты | 5 mmx25 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cylindrical |
| Длина кабеля | 2,000 mm |
| Защита | Short circuit protected, Inductive protection, Polarity reversal protection |
| Класс защиты | III |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 3 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Корпус из нержавеющей стали | V2A |
| Латунь | 0.5 |
| Материал корпуса | Stainless steel |
| Материал оболочки | PVC |
| Материал торцевой части | Plastic,Polyoxymethylene (POM) |
| Медь | 0.4 |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.75 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Предельный рабочий диапазон | 1.5 mm |
| Принцип переключения | NC (normally closed) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 1.2 mm |
| Резьба | M5x0.5 mm |
| Серия | 205 |
| Сертификаты | c UL US |
| Сечение провода | 0.14 mm² |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 5 x 5 mm², Fe360 |
| Стартовая задержка | 10 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Voltage supply, Signal OUT |
| Цвет кабеля | Gray |
| Цвет корпуса | Silver, Red, RAL 3000 |
| Частота переключения | 3,000 Hz |
