| Код производителя50113478 |

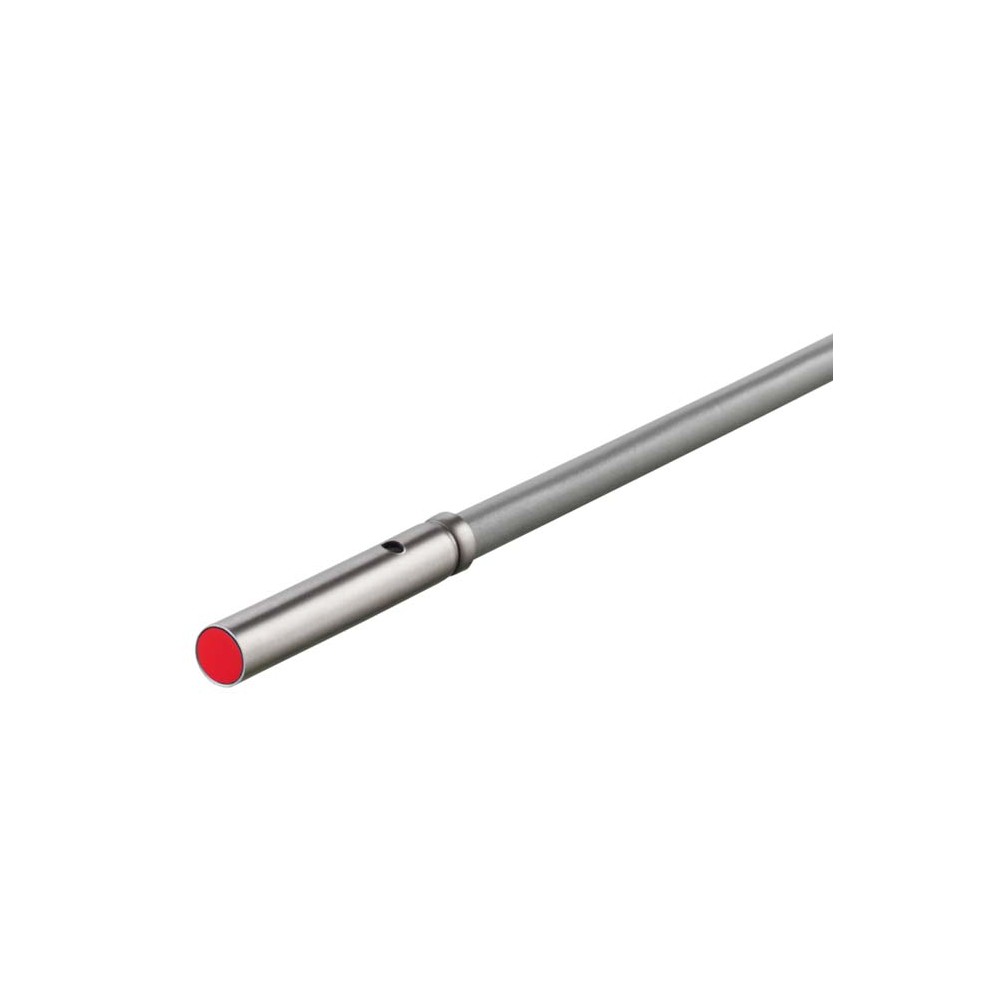

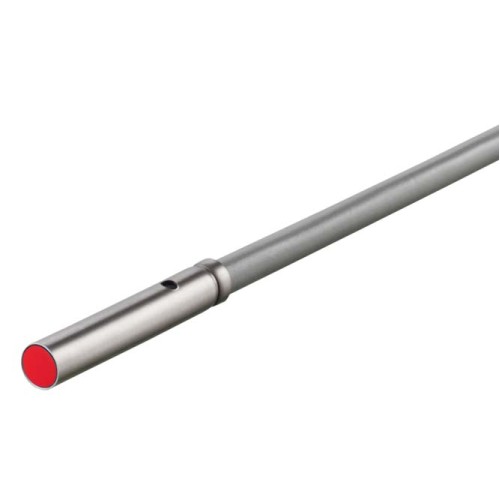

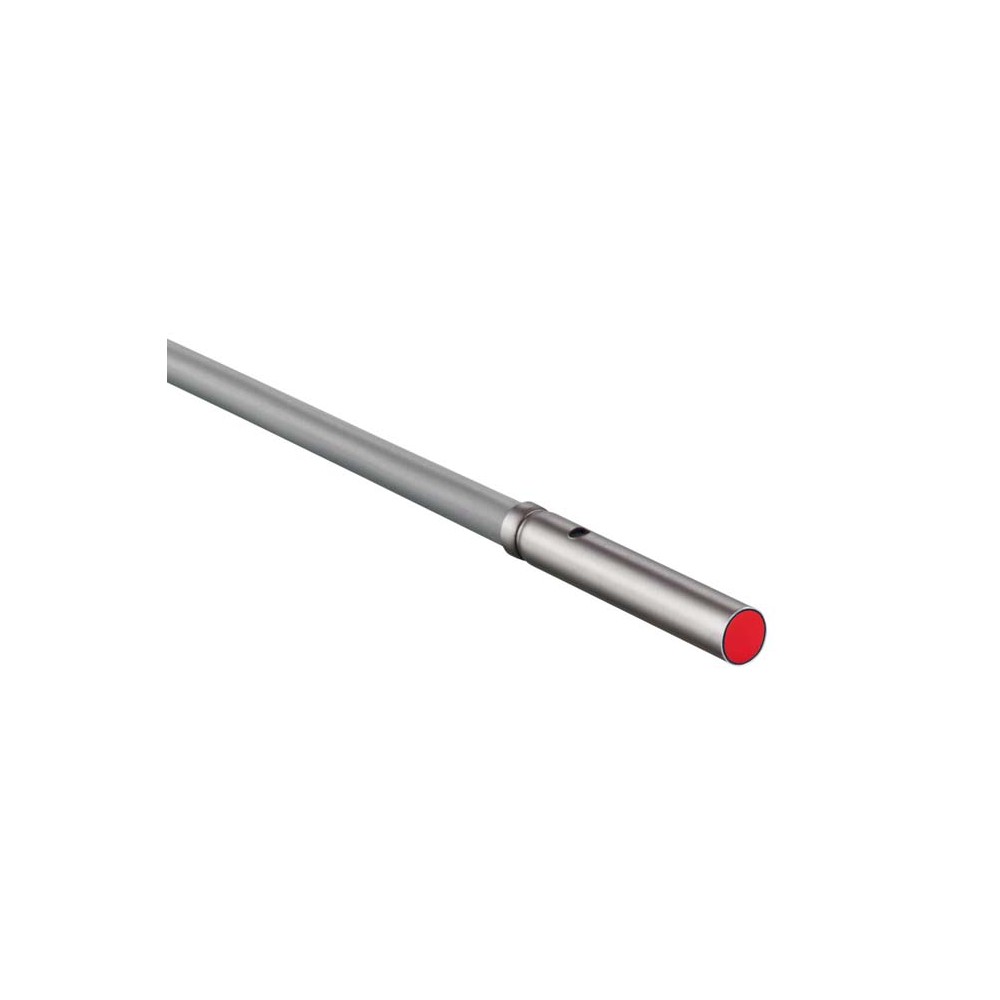

Описание индуктивного датчика Leuze IS 204MP/4NO-1E5
Индуктивный датчик Leuze IS 204MP/4NO-1E5 (артикул 50113478) представляет собой компактное и надежное решение для бесконтактного обнаружения металлических объектов. Благодаря миниатюрному цилиндрическому корпусу диаметром всего 4 мм, устройство оптимально подходит для интеграции в ограниченные пространства промышленного оборудования, где требуется высокая точность и быстродействие.
Технические характеристики
- Рабочее расстояние (Sn): 1,5 мм (предельный диапазон).
- Тип монтажа: Встраиваемый (заподлицо).
- Выходной сигнал: PNP, функция НО (нормально открытый).
- Напряжение питания: 10–30 В постоянного тока (DC).
- Частота переключения: 3 000 Гц, что обеспечивает мгновенный отклик в динамичных процессах.
- Материал корпуса: Нержавеющая сталь V2A с торцевой частью из износостойкого полиоксиметилена (POM).
- Подключение: Трехжильный ПВХ-кабель длиной 2 метра, сечение жилы 0,14 мм².
- Степень защиты: IP 67, полная пыленепроницаемость и устойчивость к кратковременному погружению в воду.
Преимущества и надежность
Датчик серии 204 отличается высокой стабильностью работы. Корпус из нержавеющей стали защищает внутренние компоненты от механических повреждений и агрессивных сред. Встроенная электроника обеспечивает комплексную защиту: от короткого замыкания, индуктивных помех и переполюсовки питания. Светодиодная индикация позволяет визуально контролировать состояние переключения в режиме реального времени.
Прибор обладает отличной повторяемостью (до 5%) и минимальным температурным дрейфом, что гарантирует точность срабатывания в диапазоне температур от -25 до +70 °C. Высокая частота коммутации делает его незаменимым для систем счета и контроля скорости.
Сферы применения
- Машиностроение: Контроль конечных положений подвижных узлов станков.
- Робототехника: Определение позиции захватов и малых исполнительных механизмов.
- Упаковочные линии: Мониторинг наличия металлических деталей или меток на высокой скорости.
- Микроэлектроника: Позиционирование объектов в условиях плотной компоновки оборудования.
| Алюминий | 0.4 |
|---|---|
| Вес | 39 г |
| Габариты | 4 mmx25 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cylindrical |
| Длина кабеля | 2,000 mm |
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected |
| Класс защиты | III |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 3 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Корпус из нержавеющей стали | V2A |
| Латунь | 0.5 |
| Материал корпуса | Stainless steel |
| Материал оболочки | PVC |
| Материал торцевой части | Plastic,Polyoxymethylene (POM) |
| Медь | 0.4 |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.75 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Предельный рабочий диапазон | 1.5 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 1.2 mm |
| Серия | 204 |
| Сертификаты | c UL US |
| Сечение провода | 0.14 mm² |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 4.5 x 4.5 mm², Fe360 |
| Стартовая задержка | 10 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет кабеля | Gray |
| Цвет корпуса | Red, RAL 3000, Silver |
| Частота переключения | 3,000 Hz |
