| Код производителя50141493 |

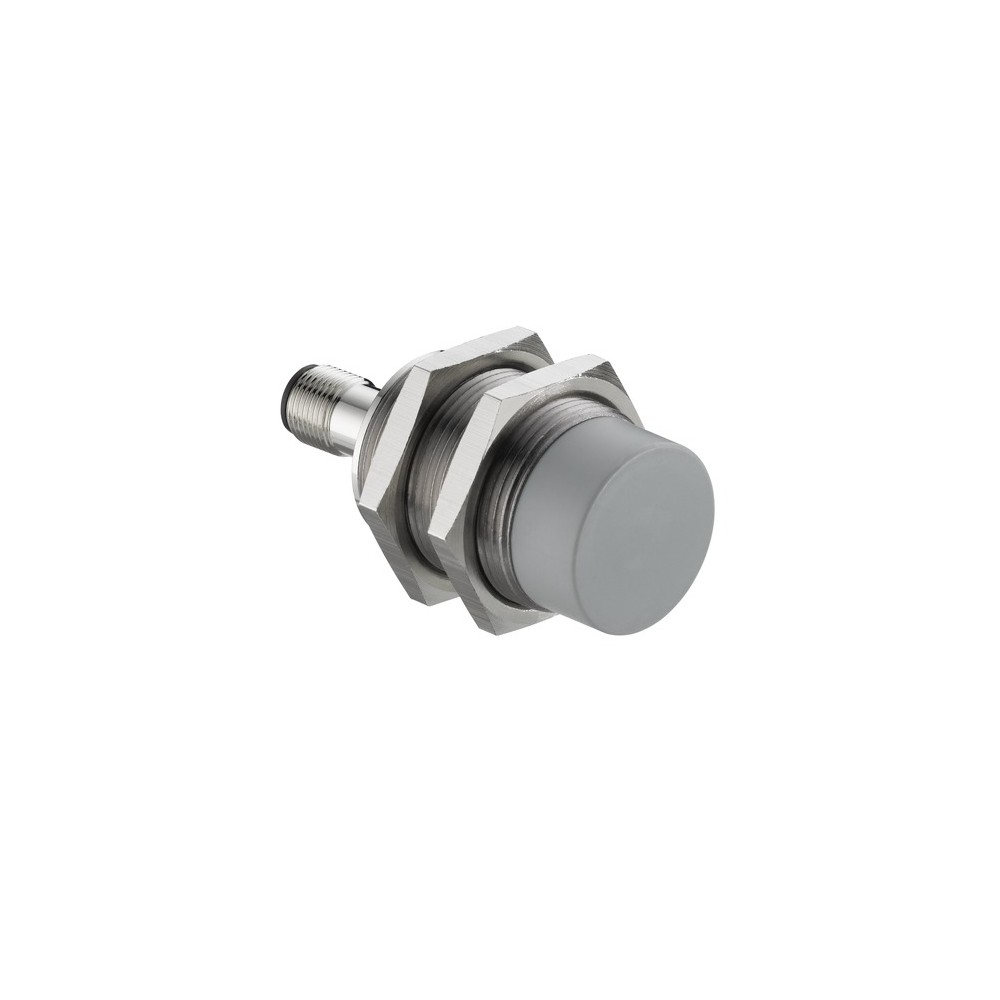

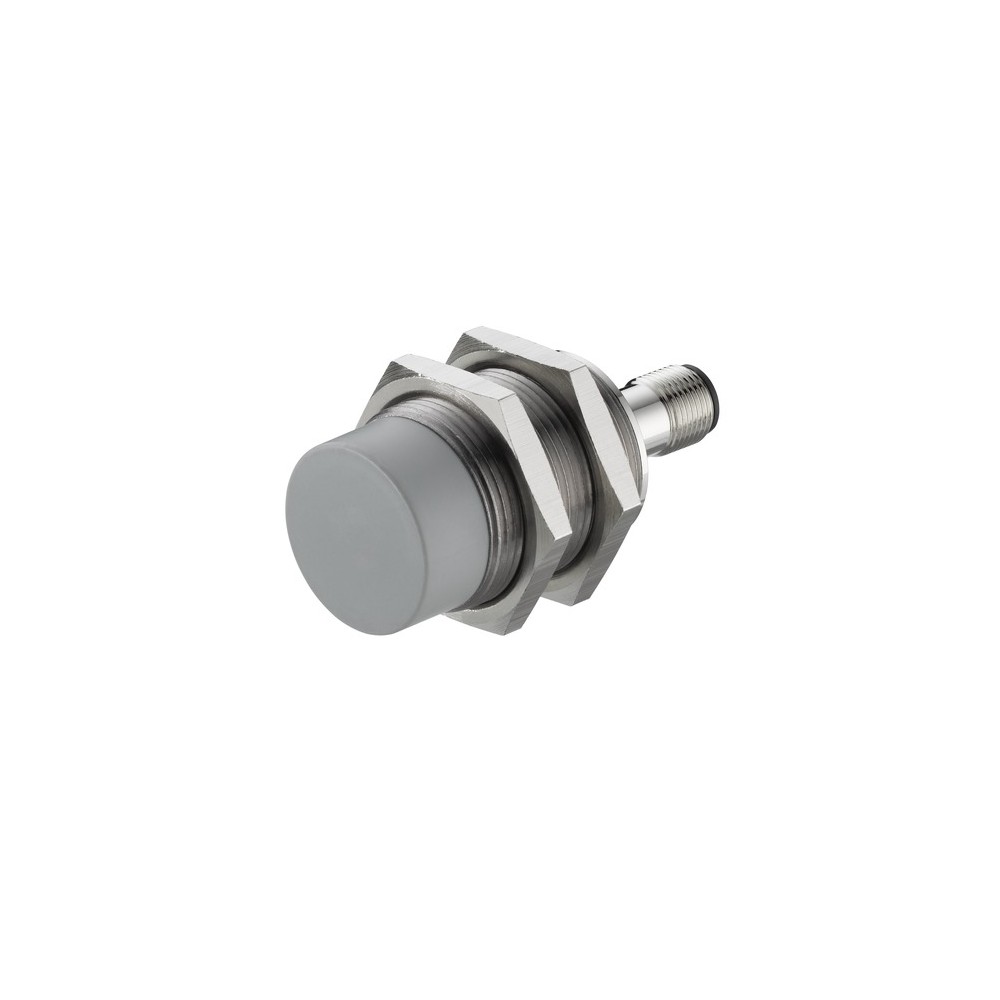

Индуктивный бесконтактный датчик Leuze ISS 230MM/44-22N-S12
Промышленный индуктивный датчик Leuze ISS 230MM/44-22N-S12 (артикул 50141493) представляет собой высокоточное решение для бесконтактного обнаружения металлических объектов. Модель выполнена в прочном цилиндрическом корпусе из никелированной латуни с резьбой M30. Благодаря увеличенному предельному рабочему диапазону в 22 мм и высокой частоте переключения до 1 000 Гц, устройство обеспечивает стабильную работу в динамичных автоматизированных системах.
Технические характеристики
- Тип монтажа: незаподлицо (Non-embedded)
- Рабочее расстояние (Sn): до 22 мм
- Выходной сигнал: PNP, функция Antivalent (переключающий контакт NO/NC)
- Напряжение питания: 10–36 В постоянного тока (DC)
- Максимальный коммутируемый ток: 200 мА
- Тип подключения: разъем M12, 4-контактный, A-кодировка
- Материалы: корпус — никелированная латунь, торцевая панель — полибутилентерефталат (PBT)
- Степень защиты: IP 67
- Диапазон рабочих температур: от -40 до +70 °C
Поправочные коэффициенты для различных металлов
Для корректной настройки оборудования следует учитывать материал мишени (эталон — сталь Fe360, коэффициент 1):
- Нержавеющая сталь: 0,7
- Алюминий и латунь: 0,5
- Медь: 0,3
Преимущества и особенности
Датчик оснащен встроенной защитой от короткого замыкания, переполюсовки и переходных процессов, что гарантирует длительный срок службы в тяжелых промышленных условиях. Функция Antivalent позволяет одновременно использовать нормально открытый и нормально закрытый сигналы, расширяя возможности логического управления. Визуальный контроль состояния обеспечивается ярким светодиодным индикатором. Высокая повторяемость (10%) и низкий температурный дрейф позволяют использовать датчик в задачах, требующих строгого соблюдения позиционирования.
Сферы применения
- Машиностроение и станкостроение: контроль положения подвижных узлов.
- Конвейерные линии: обнаружение металлических деталей и тары.
- Упаковочное оборудование: мониторинг наличия компонентов.
- Автоматизированные склады: системы позиционирования и ограничения хода.
| Алюминий | 0.5 |
|---|---|
| Вес | 82 г |
| Габариты | 30 mmx67 mm |
| Гистерезис переключения | 20 % |
| Дизайн | Cylindrical |
| Защита | Short circuit protected, Polarity reversal protection, Transient protection |
| Класс защиты | II |
| Кодировка | A-coded |
| Количество выводов | 4 -pin |
| Количество выходов | 2 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.5 |
| Материал коннектора | Metal |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.3 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 36 V,DC |
| Нержавеющая сталь | 0.7 |
| Особенности | Antivalent |
| Остаточная пульсация | 0 ... 10 %,From UB |
| Остаточный ток, макс. | 0.05 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 22 mm |
| Принцип переключения | NO contact – Antivalent, NC contact – Antivalent |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 61000-4-2, -3, -4, -8 |
| Рабочий диапазон са | 0 ... 17.82 mm |
| Резьба | M12 |
| Серия | 230 |
| Сертификаты | c UL US |
| Стабильность повторяемости, max (% от сР) | 10 % |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 66 x 66 mm², Fe360 |
| Стартовая задержка | 50 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -40 ... 80 °C |
| Температура окружающей среды, эксплуатация | -40 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 19 % |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Non-embedded |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 16 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет корпуса | Silver, Gray |
| Частота переключения | 1,000 Hz |
