| Код производителя50141491 |
Описание индуктивного датчика Leuze ISS 230MM/44-15E-S12

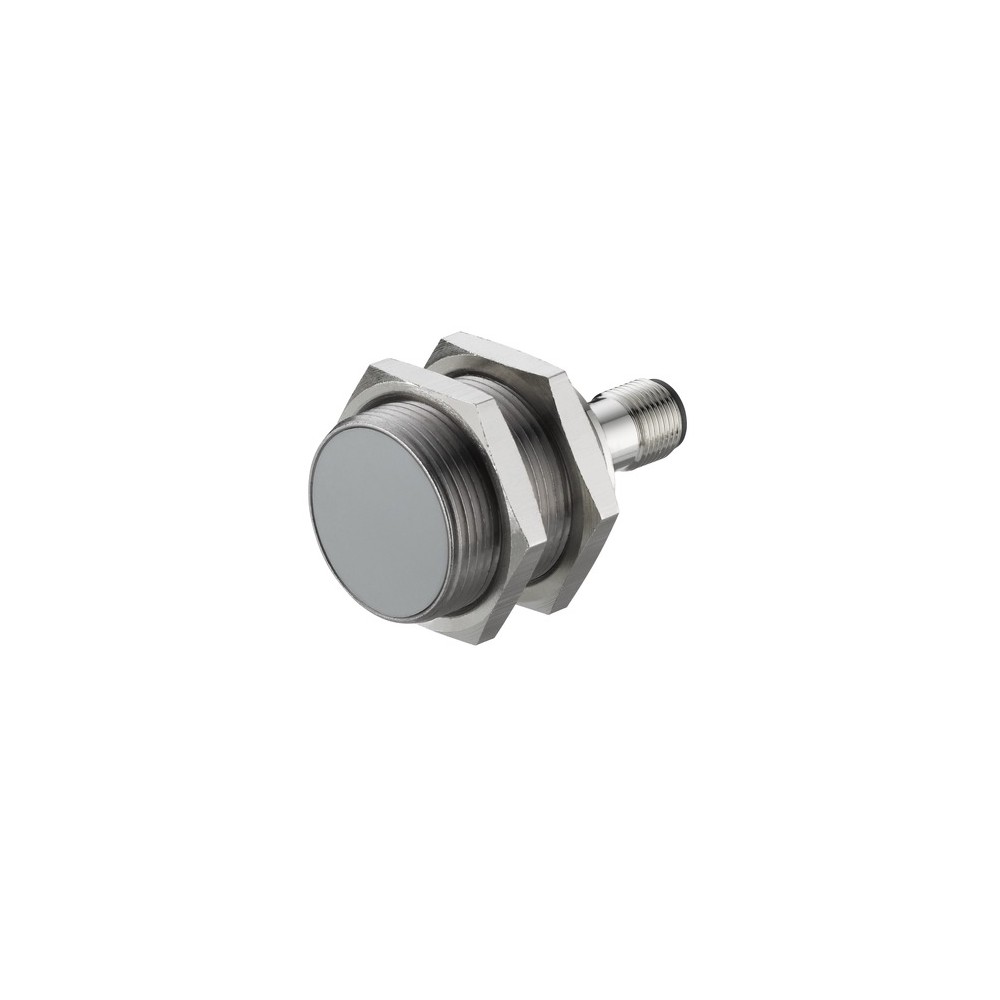

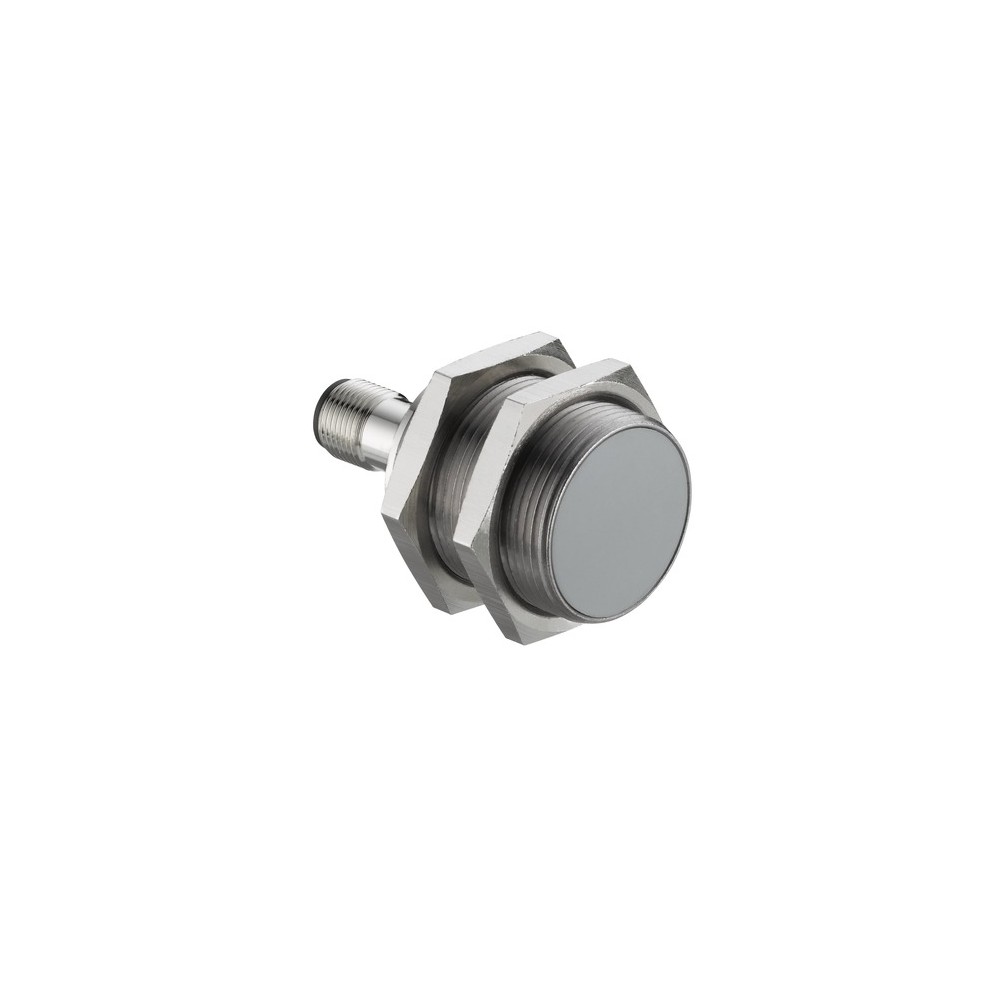

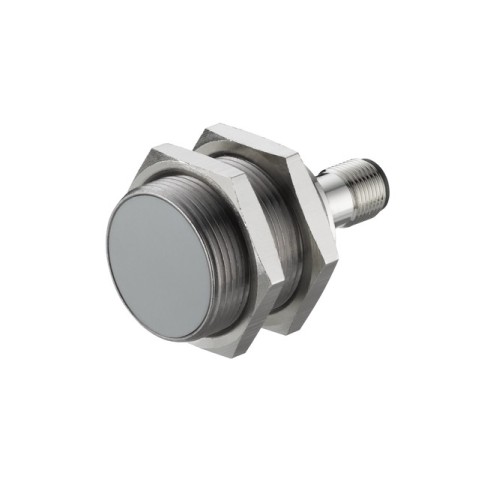

Индуктивный бесконтактный датчик Leuze ISS 230MM/44-15E-S12 (артикул 50141491) представляет собой высокоточное решение для промышленной автоматизации, предназначенное для обнаружения металлических объектов. Модель выполнена в прочном цилиндрическом корпусе с резьбой M30 и оптимизирована для встраиваемого (заподлицо) монтажа. Благодаря высокой частоте переключения в 1000 Гц, датчик эффективно работает в динамичных технологических процессах, обеспечивая мгновенный отклик системы.
Технические характеристики и функционал
Устройство работает в широком диапазоне напряжений питания 10–36 В постоянного тока (DC). Датчик оснащен PNP-транзисторным выходом с антивалентной функцией (одновременное наличие нормально открытого NO и нормально закрытого NC контактов), что расширяет возможности логического управления и контроля целостности цепи.
- Рабочее расстояние: номинальное значение 15 мм, гарантированный диапазон срабатывания до 12,15 мм.
- Корпус: никелированная латунь с торцевой частью из полибутилентерефталата (PBT).
- Подключение: стандартный разъем M12 (4-pin) с A-кодировкой и металлическим коннектором.
- Защитные функции: встроенная защита от короткого замыкания, переполюсовки и импульсных перенапряжений.
- Индикация: яркий светодиод для визуального контроля рабочего состояния.
Преимущества датчика
- Надежность в тяжелых условиях: класс защиты IP67 и широкий температурный диапазон эксплуатации (от -40 до +70 °C) позволяют использовать устройство в неотапливаемых помещениях и зонах с высокой влажностью.
- Точность позиционирования: повторяемость составляет 10%, что критично для систем прецизионной сборки.
- Устойчивость к помехам: соответствие стандартам ЭМС (EN 61000-4) гарантирует стабильную работу вблизи мощного электрооборудования.
- Универсальность: различные поправочные коэффициенты для металлов (сталь Fe360 — 1.0, нержавеющая сталь — 0.7, алюминий/латунь — 0.5) позволяют гибко настраивать систему под конкретные задачи.
Сферы применения
Индуктивный датчик Leuze серии 230 востребован в следующих направлениях:
- Машиностроение и станкостроение (контроль положения узлов).
- Конвейерные и транспортные системы (подсчет деталей, детекция тары).
- Упаковочное оборудование.
- Автоматизированные складские комплексы.
| Алюминий | 0.5 |
|---|---|
| Вес | 68 г |
| Габариты | 30 mmx55 mm |
| Гистерезис переключения | 20 % |
| Дизайн | Cylindrical |
| Защита | Short circuit protected, Polarity reversal protection, Transient protection |
| Класс защиты | II |
| Кодировка | A-coded |
| Количество выводов | 4 -pin |
| Количество выходов | 2 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.5 |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.3 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 36 V,DC |
| Нержавеющая сталь | 0.7 |
| Особенности | Antivalent |
| Остаточная пульсация | 0 ... 10 %,From UB |
| Остаточный ток, макс. | 0.05 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 15 mm |
| Принцип переключения | NO contact – Antivalent, NC contact – Antivalent |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 61000-4-2, -3, -4, -8 |
| Рабочий диапазон са | 0 ... 12.15 mm |
| Резьба | M12 |
| Серия | 230 |
| Сертификаты | c UL US |
| Стабильность повторяемости, max (% от сР) | 10 % |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 45 x 45 mm², Fe360 |
| Стартовая задержка | 50 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -40 ... 80 °C |
| Температура окружающей среды, эксплуатация | -40 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 19 % |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 16 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет корпуса | Silver, Gray |
| Частота переключения | 1,000 Hz |
