Индуктивный датчик Leuze ISS 230MM/44-15E
Характеристики
| Код производителя50141490 |
Описание
Описание индуктивного датчика Leuze ISS 230MM/44-15E

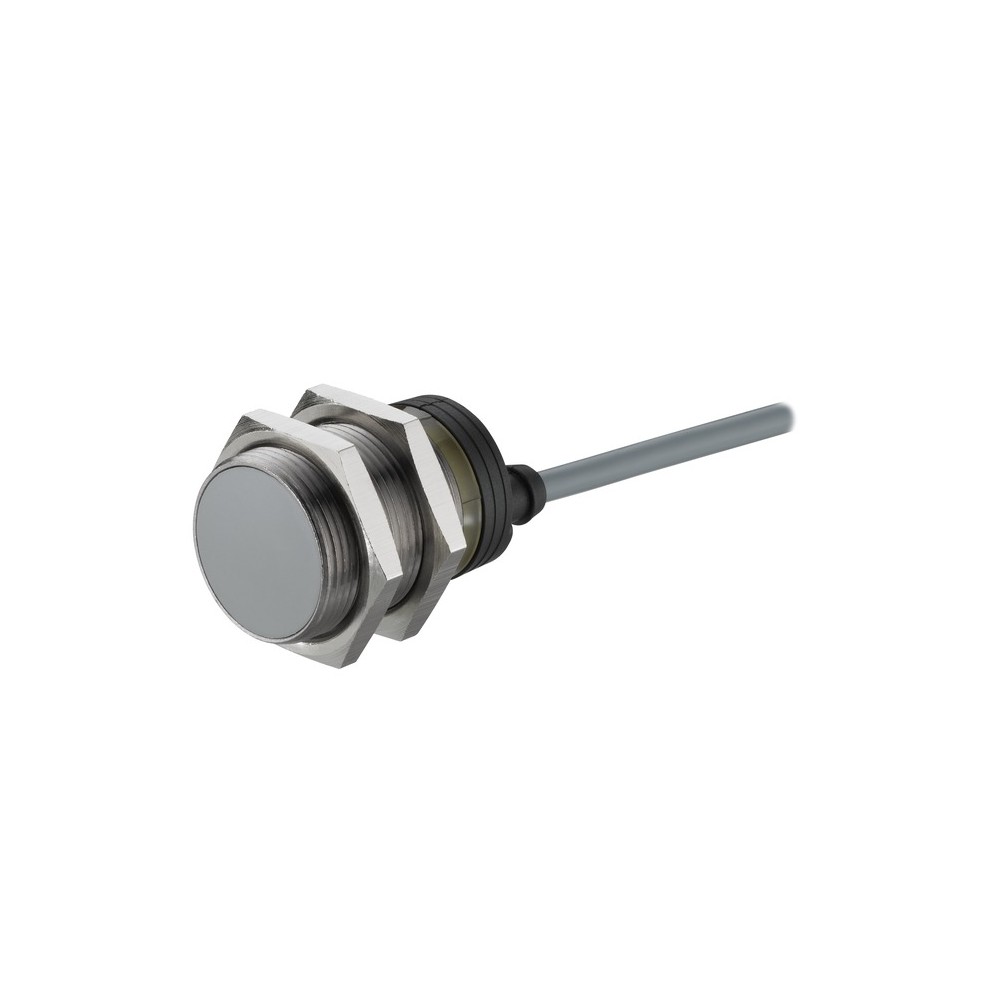

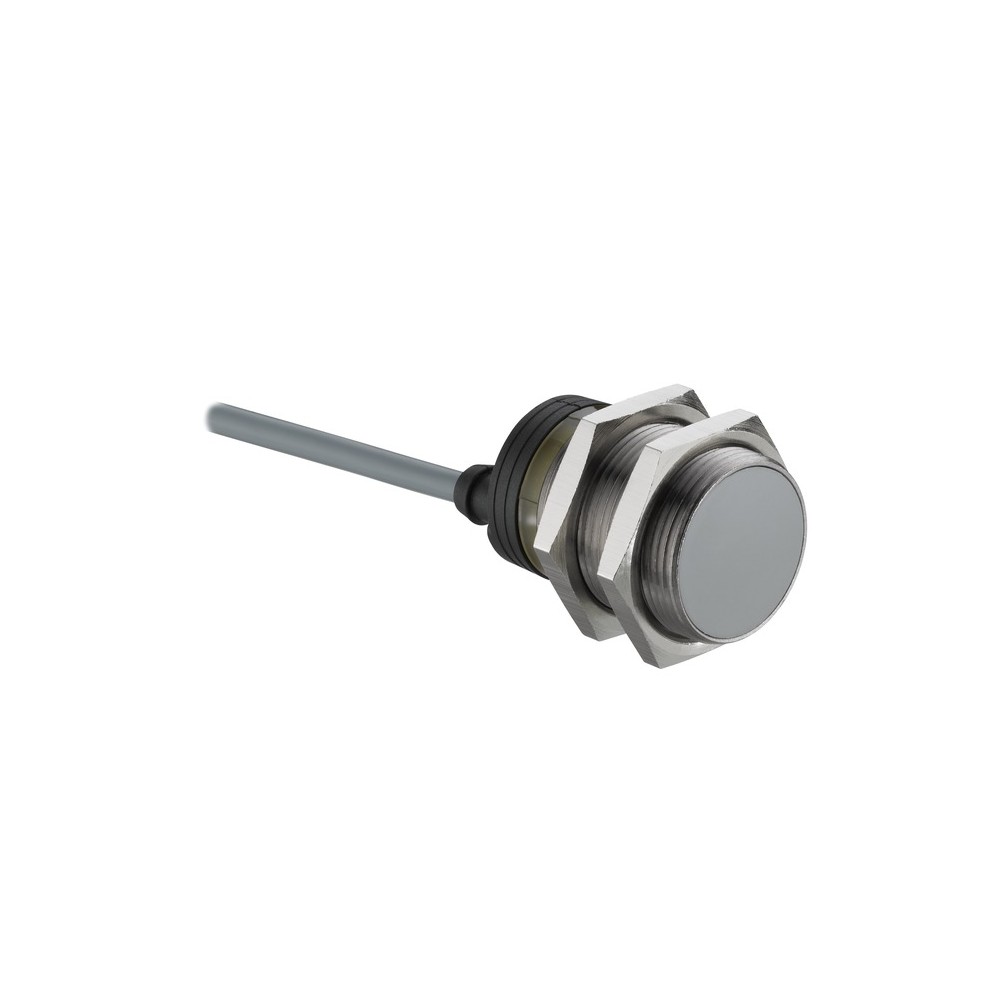

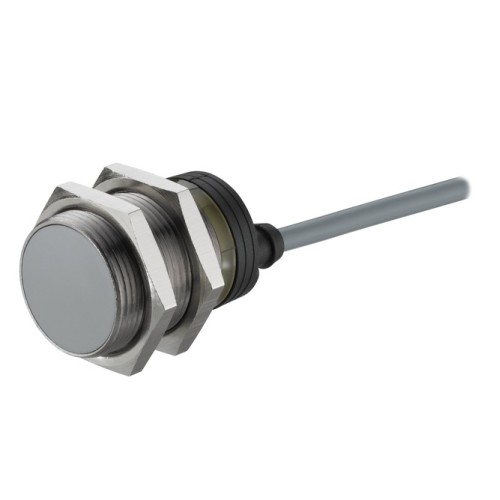

Индуктивный бесконтактный датчик Leuze ISS 230MM/44-15E (артикул 50141490) представляет собой надежное решение для систем промышленной автоматизации, требующих высокой точности обнаружения металлических объектов. Модель выполнена в прочном цилиндрическом корпусе из никелированной латуни с резьбой M30, что обеспечивает удобство монтажа и долговечность в тяжелых условиях эксплуатации.
Датчик относится к 230-й серии и предназначен для скрытого (встраиваемого) монтажа. Благодаря высокой частоте переключения (1000 Гц) устройство эффективно работает в высокодинамичных процессах, обеспечивая мгновенный отклик системы управления.
Технические характеристики
- Рабочее расстояние (Sn): 15 мм (предельный диапазон).
- Тип выхода: PNP с антивалентной логикой (одновременное наличие нормально открытого NO и нормально закрытого NC контактов).
- Напряжение питания: 10–36 В постоянного тока (DC).
- Частота переключения: 1000 Гц.
- Подключение: Четырехжильный кабель длиной 2 метра с ПВХ-оболочкой (сечение 0,34 мм²).
- Материал корпуса: Никелированная латунь, торцевая панель из полибутилентерефталата (PBT).
- Степень защиты: IP 67, класс защиты II.
Преимущества и особенности
- Комплексная защита: Датчик оснащен защитой от короткого замыкания, переполюсовки и импульсных перенапряжений (транзиентов).
- Антивалентный выход: Наличие двух выходов (NO+NC) позволяет использовать датчик в схемах безопасности или для контроля целостности линии.
- Визуальный контроль: Встроенный светодиодный индикатор желтого цвета для мониторинга состояния переключения.
- Устойчивость к помехам: Соответствие стандартам ЭМС (EN 61000-4) гарантирует стабильную работу вблизи мощного электрооборудования.
- Поправочные коэффициенты: Стабильное обнаружение различных металлов (сталь Fe360 — 1.0, нержавеющая сталь — 0.7, алюминий/латунь — 0.5, медь — 0.3).
Сферы применения
Датчик Leuze ISS 230MM/44-15E оптимально подходит для следующих задач:
- Машиностроение и станкостроение (контроль положения узлов).
- Конвейерные системы (подсчет деталей, определение наличия объектов).
- Упаковочное оборудование.
- Автоматизированные складские комплексы.
Характеристики Индуктивный датчик Leuze ISS 230MM/44-15E
Основные характеристики
| Алюминий | 0.5 |
|---|---|
| Вес | 149 г |
| Габариты | 30 mmx40.6 mm |
| Гистерезис переключения | 20 % |
| Дизайн | Cylindrical |
| Длина кабеля | 2,000 mm |
| Защита | Short circuit protected, Polarity reversal protection, Transient protection |
| Класс защиты | II |
| Количество выходов | 2 Piece(s) |
| Количество проводников | 4 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.5 |
| Материал оболочки | PVC |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.3 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 36 V,DC |
| Нержавеющая сталь | 0.7 |
| Особенности | Antivalent |
| Остаточная пульсация | 0 ... 10 %,From UB |
| Остаточный ток, макс. | 0.05 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 15 mm |
| Принцип переключения | NO contact – Antivalent, NC contact – Antivalent |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 61000-4-2, -3, -4, -8 |
| Рабочий диапазон са | 0 ... 12.15 mm |
| Резьба | M30x1.5 mm |
| Серия | 230 |
| Сертификаты | c UL US |
| Сечение провода | 0.34 mm² |
| Стабильность повторяемости, max (% от сР) | 10 % |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 45 x 45 mm², Fe360 |
| Стартовая задержка | 50 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -30 ... 80 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 19 % |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 16 mA |
| Функции | Voltage supply, Signal OUT |
| Цвет кабеля | Gray |
| Цвет корпуса | Gray, Silver |
| Частота переключения | 1,000 Hz |
