Индуктивный датчик Leuze ISS 218MM/4NO-8E0-200-S12
Характеристики
| Код производителя50135194 |
Описание

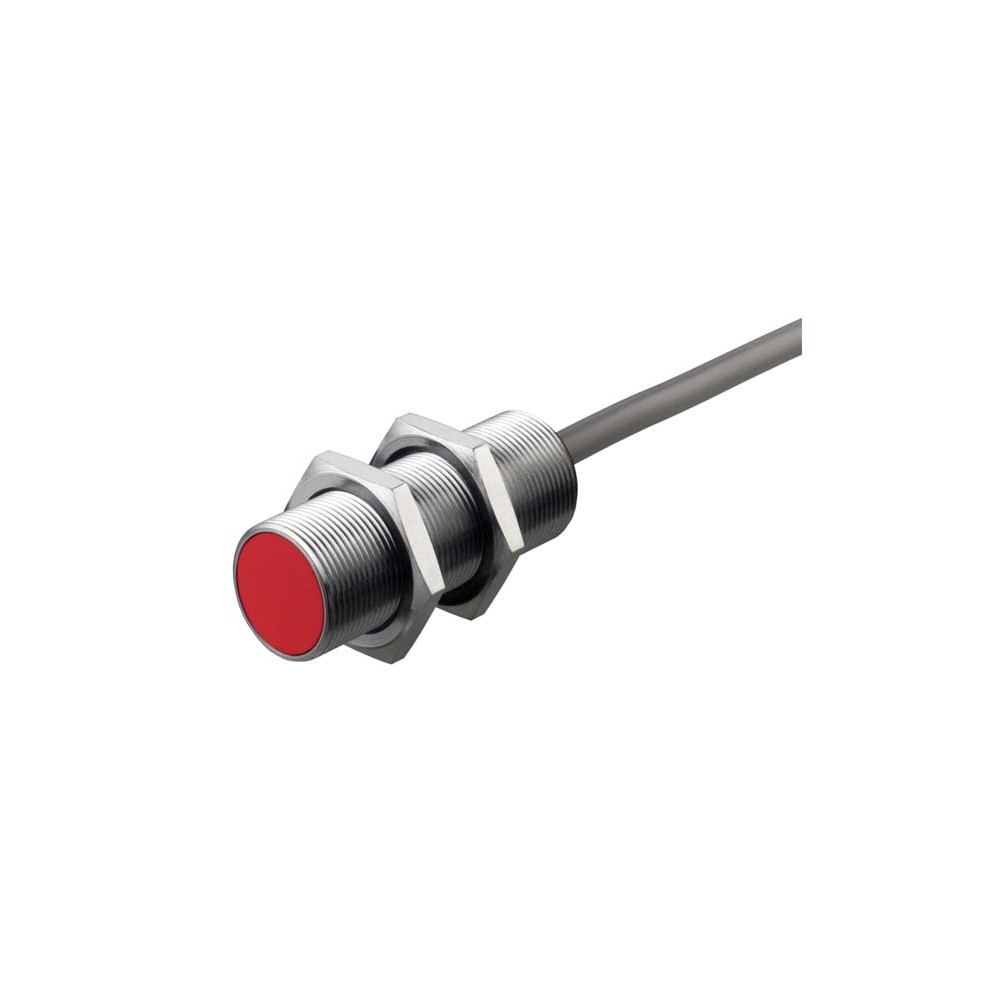

Промышленный индуктивный датчик Leuze ISS 218MM/4NO-8E0-200-S12
Индуктивный бесконтактный выключатель Leuze серии 218 представляет собой надежное решение для систем промышленной автоматизации, обеспечивающее высокоточное обнаружение металлических объектов. Модель выполнена в компактном цилиндрическом корпусе M18 и предназначена для встраиваемого (скрытого) монтажа, что позволяет устанавливать датчик заподлицо с активной поверхностью.
Устройство оснащено комбинированным типом подключения: кабелем длиной 200 мм с разъемом M12 (4-pin). Корпус из никелированной латуни в сочетании с торцевой частью из полибутилентерефталата (PBT) гарантирует долговечность и устойчивость к агрессивным промышленным средам. Степень защиты IP67 обеспечивает полную пыленепроницаемость и сохранение работоспособности при кратковременном погружении в воду.
Технические характеристики
- Рабочее расстояние (Sn): 8 мм (предельный диапазон).
- Тип выхода: Транзисторный PNP, функция NO (нормально открытый).
- Напряжение питания: 10–30 В постоянного тока (DC).
- Частота переключения: до 1500 Гц, что оптимально для высокоскоростных процессов.
- Максимальный коммутируемый ток: 200 мА.
- Температурный режим: от -25 °C до +70 °C.
- Защитные функции: защита от короткого замыкания, переполюсовки и индуктивных наводок.
Преимущества и особенности
- Высокая точность: стабильность повторяемости составляет 5%, а гистерезис переключения не превышает 10%.
- Надежность конструкции: металлический корпус и оболочка кабеля из полиуретана (PUR) устойчивы к механическим нагрузкам и воздействию масел.
- Визуальный контроль: встроенный светодиодный индикатор позволяет быстро определить статус работы устройства.
- Универсальность: датчик корректно работает с различными металлами, имея поправочные коэффициенты для стали Fe360 (1.0), нержавеющей стали (0.7), алюминия (0.35) и меди (0.3).
- Электромагнитная совместимость: соответствие стандарту IEC 60947-5-2 гарантирует стабильную работу в условиях промышленных помех.
Сферы применения
- Машиностроение и станкостроение: контроль положения узлов и механизмов.
- Конвейерные линии: подсчет продукции и определение наличия металлических деталей.
- Упаковочное оборудование: позиционирование тары и элементов упаковки.
- Робототехника: датчик конечных положений и обратной связи.
Характеристики Индуктивный датчик Leuze ISS 218MM/4NO-8E0-200-S12
Основные характеристики
| Алюминий | 0.35 |
|---|---|
| Вес | 49 г |
| Габариты | 18 mmx35 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cylindrical |
| Длина кабеля | 200 mm |
| Защита | Short circuit protected, Inductive protection, Polarity reversal protection |
| Класс защиты | II |
| Кодировка | A-coded |
| Количество выводов | 4 -pin |
| Количество выходов | 1 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.4 |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал оболочки | PUR |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.3 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.7 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 8 mm |
| Принцип переключения | NO (normally open) |
| Рабочий диапазон са | 0 ... 6.4 mm |
| Резьба | M12 |
| Серия | 218 |
| Сертификаты | c UL US |
| Сечение провода | 0.34 mm² |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 24 x 24 mm², Fe360 |
| Стартовая задержка | 60 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Cable with connector |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет кабеля | Gray |
| Цвет корпуса | Silver, Red, RAL 3000 |
| Частота переключения | 1,500 Hz |
