| Код производителя50109711 |
Описание индуктивного датчика Leuze ISS 218MM/4NC-20N-S12

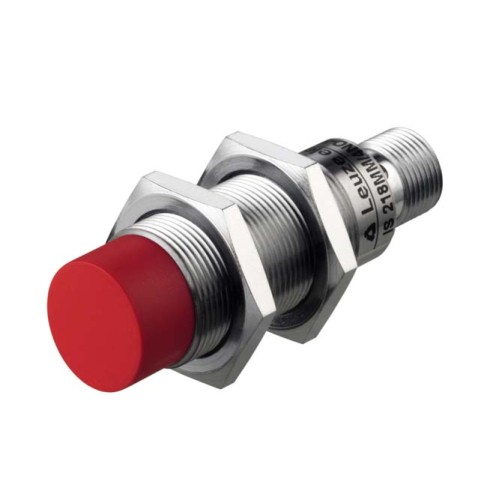

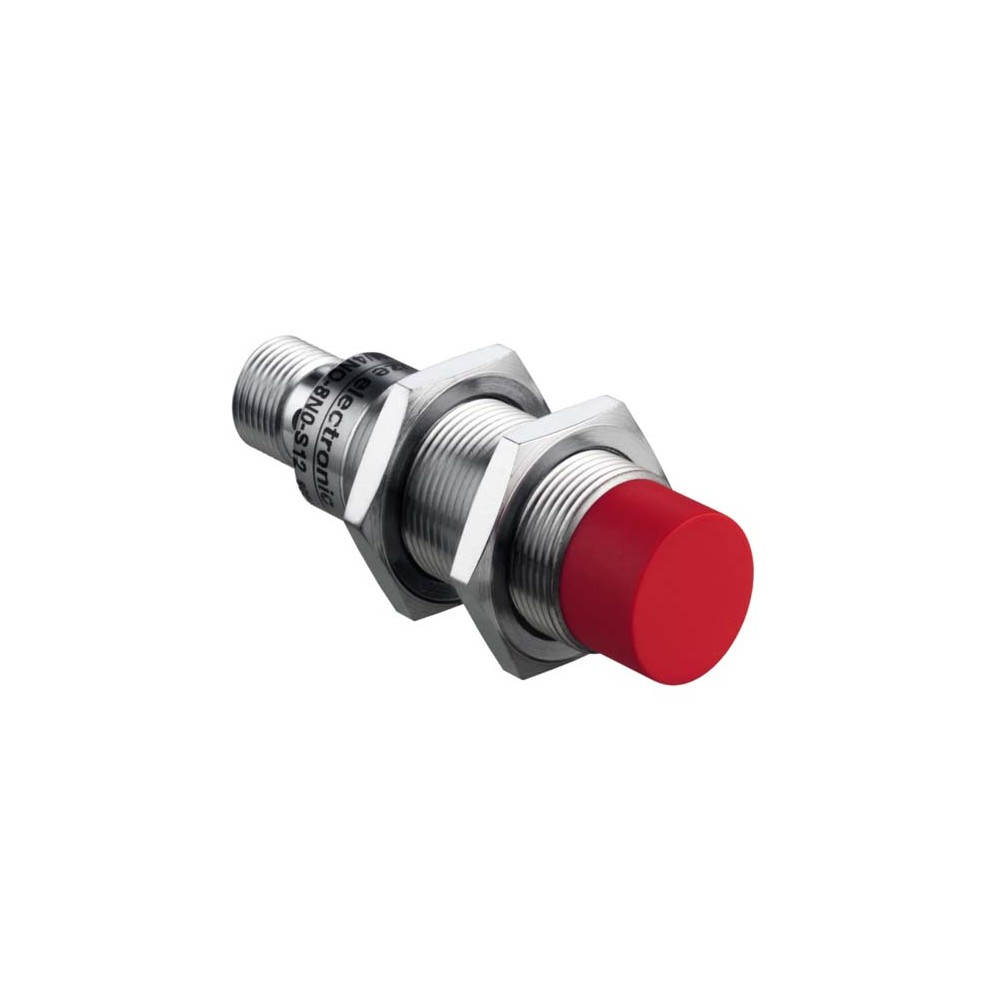

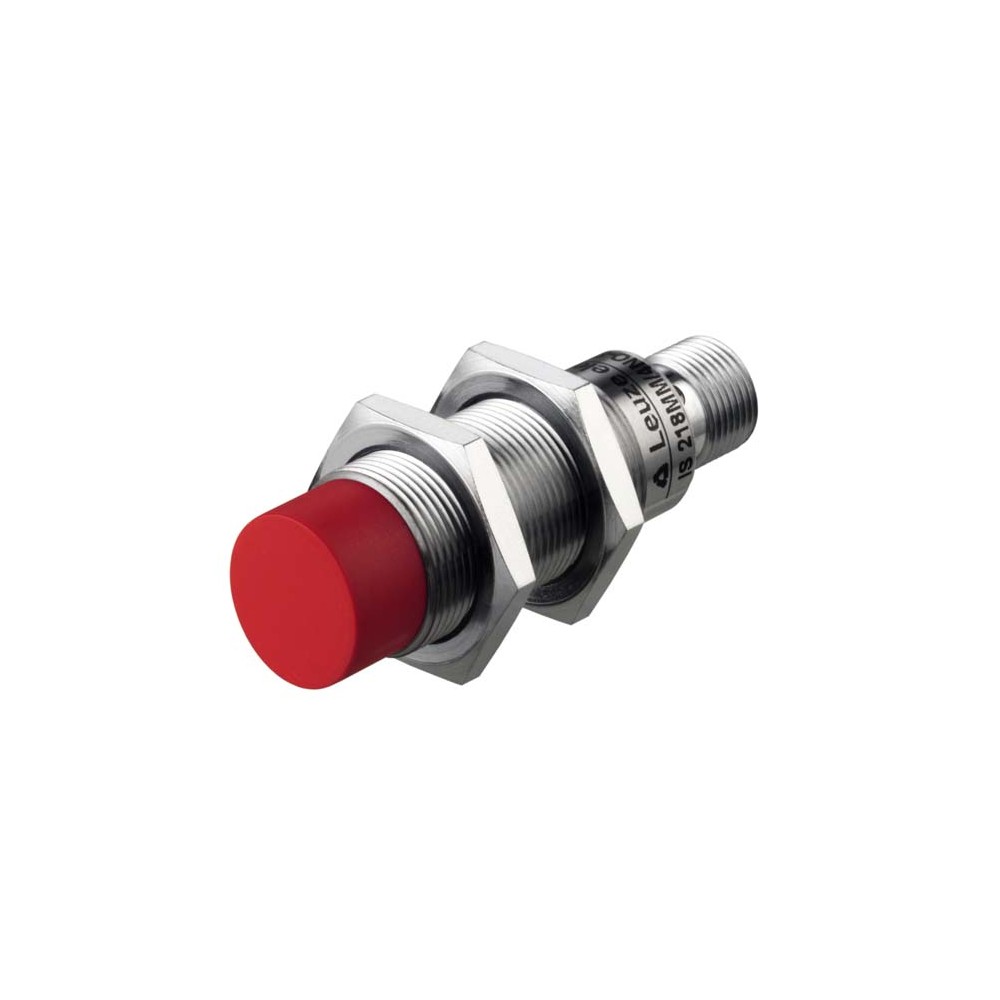

Индуктивный бесконтактный переключатель Leuze ISS 218MM/4NC-20N-S12 (артикул 50109711) представляет собой надежное решение для систем промышленной автоматизации. Датчик выполнен в цилиндрическом корпусе M18 и предназначен для обнаружения металлических объектов на расстоянии до 20 мм. Благодаря незащищенному (незаподлицо) типу монтажа, устройство обеспечивает увеличенную дистанцию срабатывания, что критично для задач, где невозможно обеспечить минимальный зазор между сенсором и объектом.
Технические характеристики
Устройство обладает сбалансированными параметрами для интеграции в современные цепи управления:
- Рабочее напряжение: 10–30 В постоянного тока (DC).
- Тип выхода: Транзисторный PNP с логикой работы НЗ (нормально закрытый).
- Частота переключения: 500 Гц, что позволяет использовать датчик в высокоскоростных процессах.
- Дистанция срабатывания: Предельный диапазон 20 мм (рабочий интервал 0–16,2 мм).
- Подключение: Стандартный разъем M12 (4-pin) с A-кодировкой.
- Материал корпуса: Хромированная латунь с торцевой частью из полибутилентерефталата (PBT).
Преимущества и надежность
Датчик серии 218 спроектирован для эксплуатации в тяжелых промышленных условиях. Корпус со степенью защиты IP 67 полностью непроницаем для пыли и выдерживает кратковременное погружение в воду. Встроенная электроника защищена от короткого замыкания, индуктивных помех и переполюсовки, что исключает выход оборудования из строя при ошибках монтажа.
Высокая точность позиционирования обеспечивается стабильностью повторяемости (не более 5%) и малым температурным дрейфом. Визуальный контроль состояния осуществляется с помощью яркого светодиодного индикатора на корпусе.
Сферы применения
- Машиностроение: Контроль положения подвижных узлов станков и прессов.
- Конвейерные линии: Подсчет металлических деталей и контроль наличия заготовок.
- Упаковочное оборудование: Мониторинг конечных положений механизмов.
- Складская логистика: Идентификация поддонов и металлических контейнеров на автоматизированных стеллажах.
| Алюминий | 0.44 |
|---|---|
| Вес | 32 г |
| Габариты | 18 mmx48.5 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cylindrical |
| Защита | Short circuit protected, Inductive protection, Polarity reversal protection |
| Класс защиты | II |
| Кодировка | A-coded |
| Количество выводов | 4 -pin |
| Количество выходов | 1 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.5 |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.42 |
| Металл корпуса | Chromed brass |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.69 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 20 mm |
| Принцип переключения | NC (normally closed) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 16.2 mm |
| Резьба | M12 |
| Серия | 218 |
| Сертификаты | c UL US |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 60 x 60 mm², Fe360 |
| Стартовая задержка | 50 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Via optional mounting device, Mounting thread |
| Тип монтажа | Non-embedded |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет корпуса | Red, RAL 3000, Silver |
| Частота переключения | 500 Hz |
