| Код производителя50141483 |

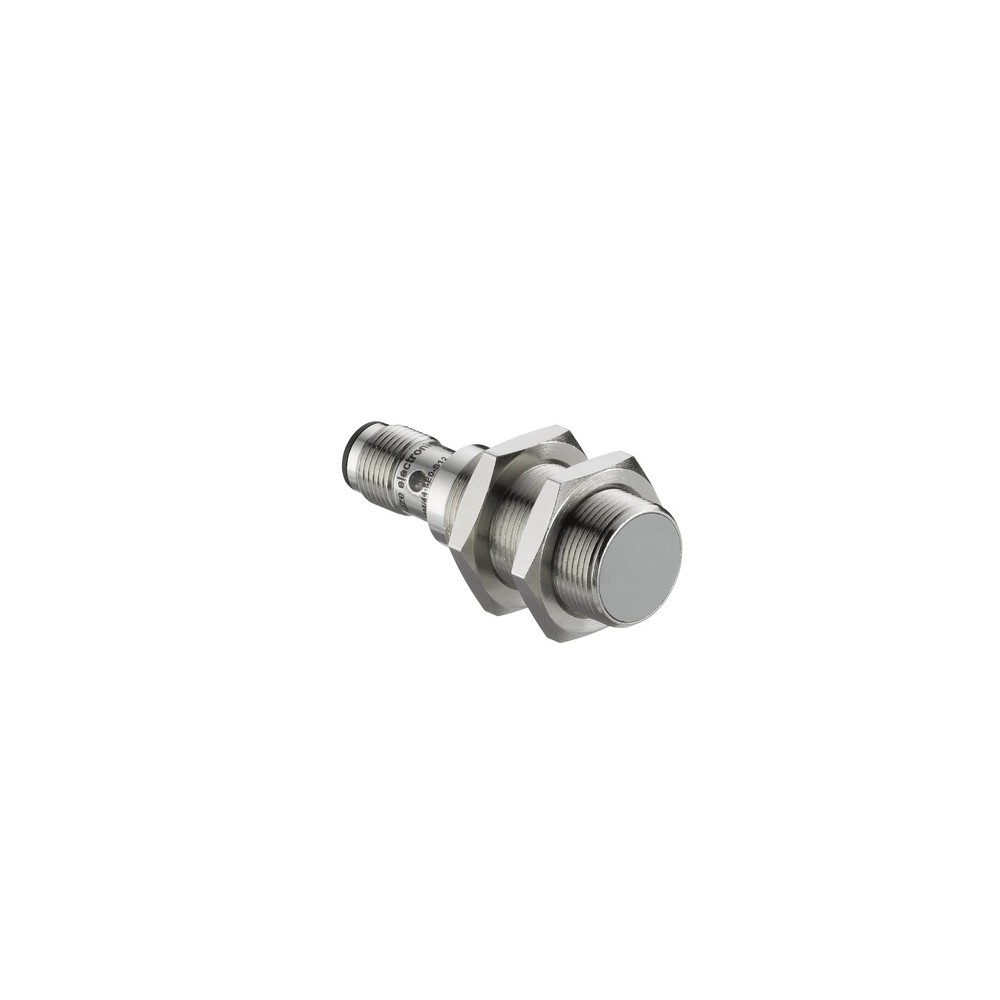

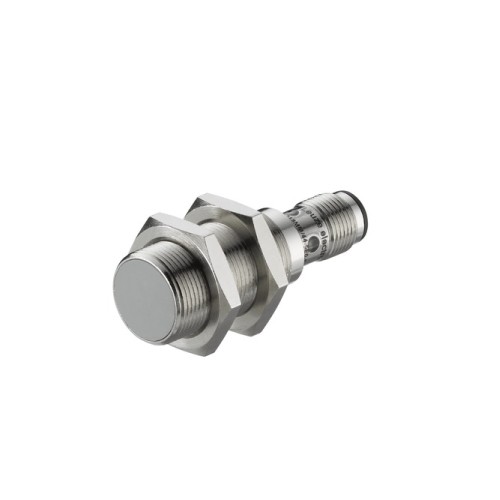

Описание индуктивного датчика Leuze ISS 218MM/44-8E0-S12
Индуктивный бесконтактный переключатель Leuze ISS 218MM/44-8E0-S12 (артикул 50141483) представляет собой надежное решение для систем промышленной автоматизации. Датчик выполнен в классическом цилиндрическом корпусе с резьбой M18 и предназначен для обнаружения металлических объектов в зоне контроля. Благодаря встроенной электронике PNP с антивалентным принципом работы (одновременное наличие нормально открытого и нормально закрытого контактов), устройство обеспечивает гибкость при интеграции в логические цепи управления.
Технические характеристики и особенности
Модель серии 218 отличается высокой частотой переключения (1500 Гц), что позволяет использовать её на высокоскоростных производственных линиях. Корпус из никелированной латуни в сочетании с торцевой панелью из полибутилентерефталата (PBT) гарантирует долговечность и устойчивость к механическим воздействиям.
- Рабочее расстояние: номинальное значение 8 мм (для стали Fe360).
- Тип монтажа: встраиваемый (заподлицо), что минимизирует риск повреждения чувствительной головки.
- Электрические параметры: питание 10–36 В DC, коммутируемый ток до 200 мА.
- Подключение: стандартный разъем M12 (4-pin) с A-кодировкой и металлическим основанием.
- Защитные функции: встроенная защита от короткого замыкания, переполюсовки и переходных процессов.
Преимущества датчика
- Высокая точность: повторяемость в пределах 10% и малый гистерезис обеспечивают стабильное срабатывание.
- Надежность в тяжелых условиях: класс защиты IP 67 позволяет эксплуатировать устройство в помещениях с высокой влажностью и запыленностью.
- Универсальность: благодаря антивалентному выходу (NO + NC) датчик заменяет сразу два типа устройств, упрощая складской учет.
- Визуальный контроль: яркий светодиодный индикатор позволяет оперативно диагностировать состояние выхода.
- ЭМС-совместимость: соответствие стандартам EN 61000 гарантирует устойчивость к электромагнитным помехам от мощного силового оборудования.
Сферы применения
Датчик Leuze ISS 218MM/44-8E0-S12 оптимально подходит для решения следующих задач:
- Контроль конечных положений подвижных узлов станков и механизмов.
- Подсчет металлических деталей на конвейерных лентах.
- Мониторинг закрытия защитных ограждений и дверей.
- Позиционирование объектов в упаковочном и фасовочном оборудовании.
Продукт сертифицирован по стандарту cULUS, что подтверждает его соответствие международным нормам безопасности и качества.
| Алюминий | 0.5 |
|---|---|
| Вес | 30 г |
| Габариты | 18 mmx54 mm |
| Гистерезис переключения | 20 % |
| Дизайн | Cylindrical |
| Защита | Short circuit protected, Polarity reversal protection, Transient protection |
| Класс защиты | II |
| Кодировка | A-coded |
| Количество выводов | 4 -pin |
| Количество выходов | 2 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.5 |
| Материал коннектора | Metal |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.3 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 36 V,DC |
| Нержавеющая сталь | 0.7 |
| Особенности | Antivalent |
| Остаточная пульсация | 0 ... 10 %,From UB |
| Остаточный ток, макс. | 0.05 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 8 mm |
| Принцип переключения | NO contact – Antivalent, NC contact – Antivalent |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 61000-4-2, -3, -4, -8 |
| Рабочий диапазон са | 0 ... 6.48 mm |
| Резьба | M12 |
| Серия | 218 |
| Сертификаты | c UL US |
| Стабильность повторяемости, max (% от сР) | 10 % |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 24 x 24 mm², Fe360 |
| Стартовая задержка | 50 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -30 ... 80 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 19 % |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 16 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет корпуса | Silver, Gray |
| Частота переключения | 1,500 Hz |
