| Код производителя50141478 |
Описание индуктивного датчика Leuze ISS 218MM/44-5E0

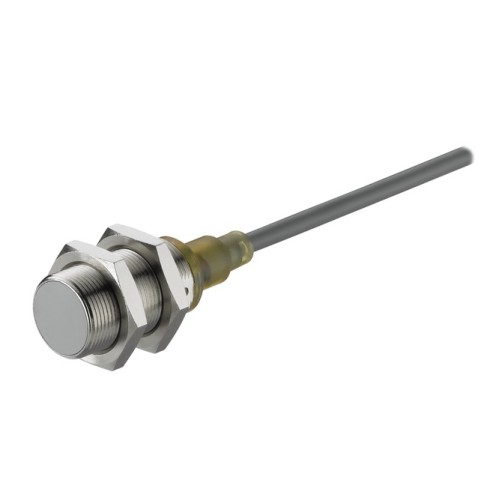

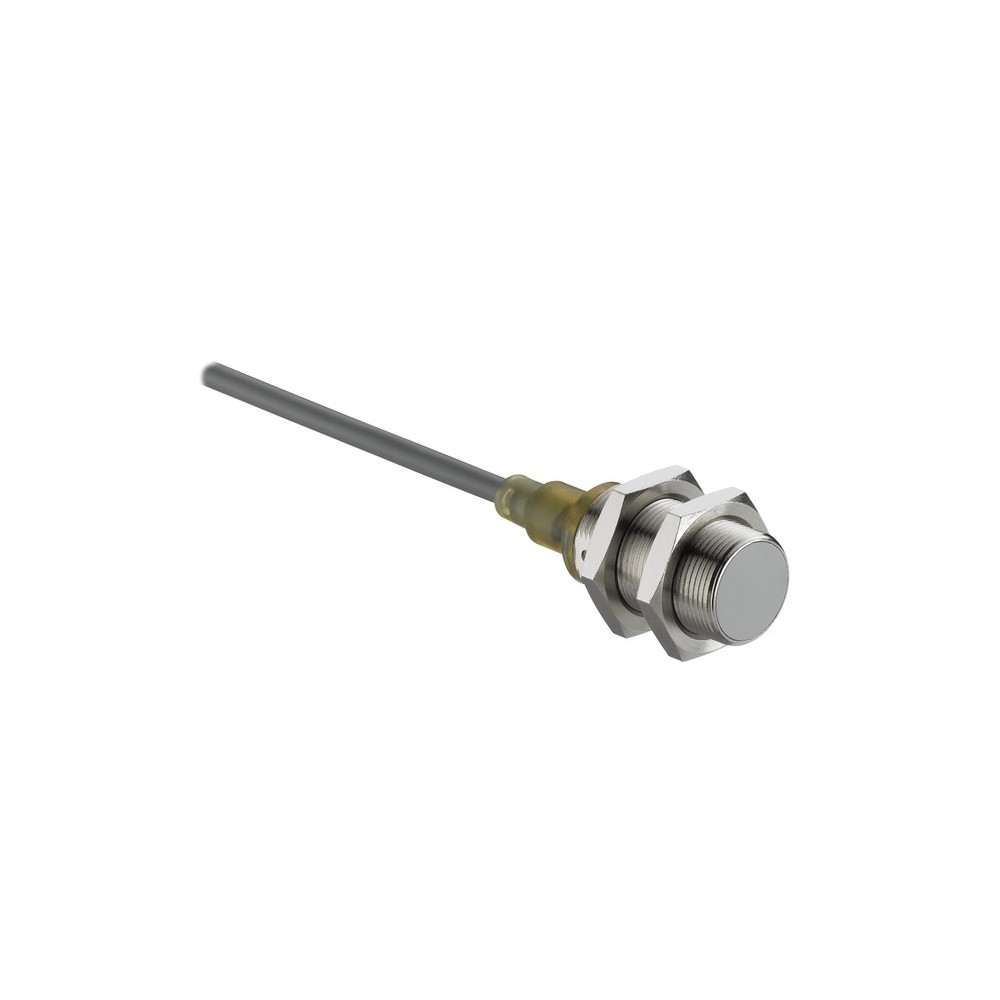

Индуктивный бесконтактный датчик Leuze ISS 218MM/44-5E0 (артикул 50141478) представляет собой надежное решение для систем промышленной автоматизации. Устройство выполнено в прочном цилиндрическом корпусе из никелированной латуни с резьбой M18. Благодаря возможности встраиваемого (заподлицо) монтажа, датчик защищен от механических повреждений и обеспечивает высокую точность позиционирования металлических объектов.
Ключевой особенностью данной модели является антивалентный выход (NO + NC), что позволяет одновременно передавать прямой и инвертированный сигналы. Это расширяет возможности интеграции в сложные логические цепи управления без использования дополнительных реле или преобразователей.
Технические характеристики
- Рабочее расстояние (Sn): 5 мм (гарантированный интервал срабатывания до 4,05 мм).
- Тип выхода: PNP, транзисторный с максимальным током коммутации 200 мА.
- Частота переключения: до 1500 Гц, что подходит для высокоскоростных процессов.
- Напряжение питания: 10–36 В постоянного тока (DC).
- Подключение: четырехжильный кабель длиной 2 метра с оболочкой из ПВХ (сечение 0,25 мм²).
- Степень защиты: IP67, обеспечивающая полную пыленепроницаемость и работоспособность при кратковременном погружении в воду.
Преимущества и надежность
Датчик серии 218 обладает встроенной защитой от короткого замыкания, переполюсовки и переходных процессов. Корпус из никелированной латуни в сочетании с торцевой частью из полибутилентерефталата (PBT) гарантирует долговечность в условиях вибраций и температурных колебаний от -25 до +70 °C. Светодиодная индикация позволяет визуально контролировать состояние коммутации в режиме реального времени.
Сферы применения
- Машиностроение и станкостроение: контроль положения подвижных узлов и механизмов.
- Конвейерные системы: подсчет металлических деталей и обнаружение конечных положений.
- Упаковочное оборудование: синхронизация циклов работы механизмов.
- Автоматизированные склады: мониторинг перемещения паллет и тележек.
| Алюминий | 0.5 |
|---|---|
| Вес | 82 г |
| Габариты | 18 mmx53 mm |
| Гистерезис переключения | 20 % |
| Дизайн | Cylindrical |
| Длина кабеля | 2,000 mm |
| Защита | Short circuit protected, Polarity reversal protection, Transient protection |
| Класс защиты | II |
| Количество выходов | 2 Piece(s) |
| Количество проводников | 4 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.5 |
| Материал оболочки | PVC |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.3 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 36 V,DC |
| Нержавеющая сталь | 0.7 |
| Особенности | Antivalent |
| Остаточная пульсация | 0 ... 10 %,From UB |
| Остаточный ток, макс. | 0.05 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 5 mm |
| Принцип переключения | NO contact – Antivalent, NC contact – Antivalent |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 61000-4-2, -3, -4, -8 |
| Рабочий диапазон са | 0 ... 4.05 mm |
| Резьба | M18x1 mm |
| Серия | 218 |
| Сертификаты | c UL US |
| Сечение провода | 0.25 mm² |
| Стабильность повторяемости, max (% от сР) | 10 % |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 18 x 18 mm², Fe360 |
| Стартовая задержка | 50 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -30 ... 80 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 19 % |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 16 mA |
| Функции | Voltage supply, Signal OUT |
| Цвет кабеля | Gray |
| Цвет корпуса | Silver, Gray |
| Частота переключения | 1,500 Hz |
