| Код производителя50136986 |

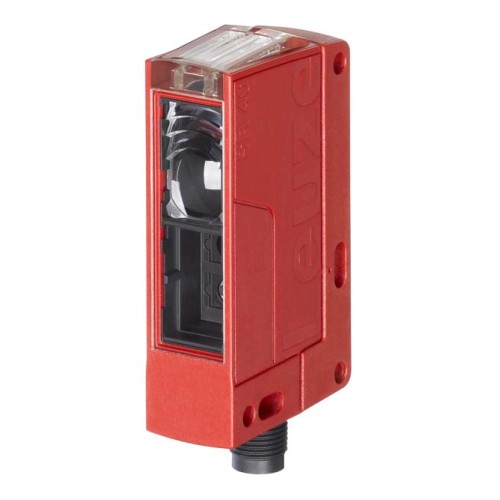

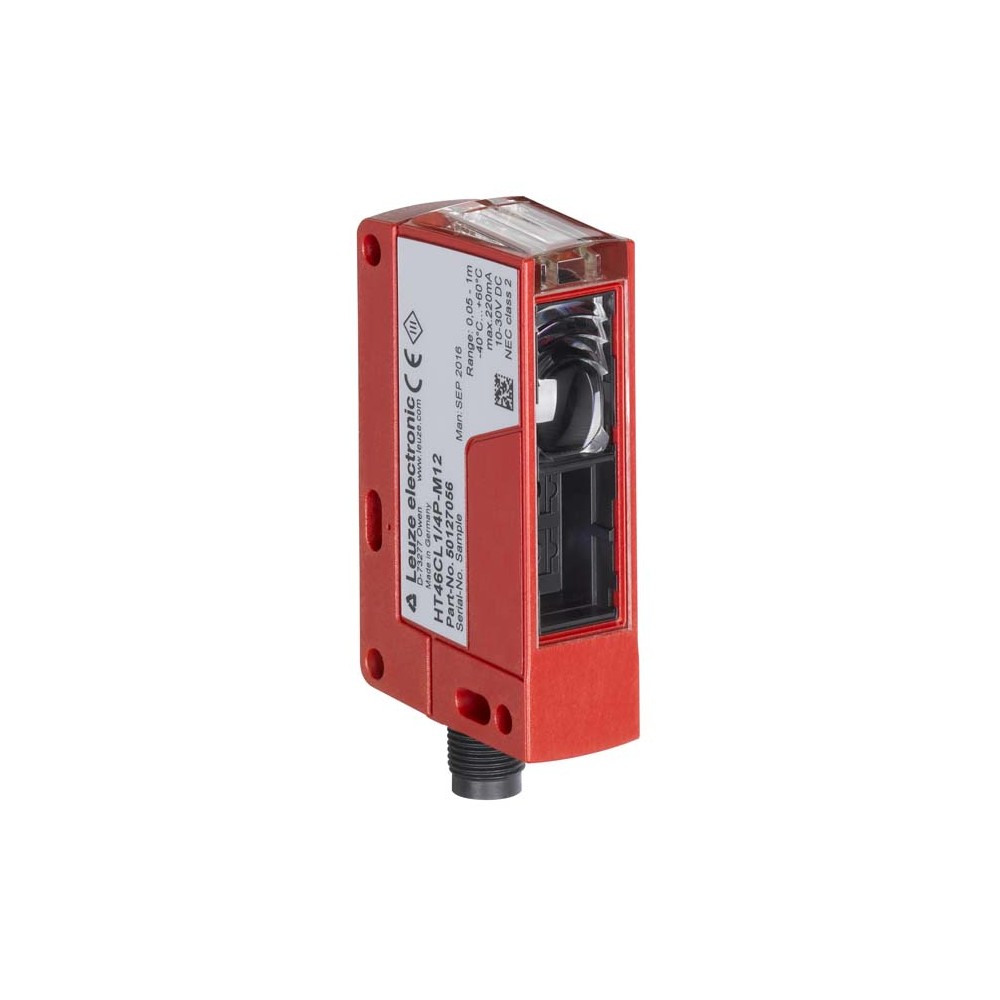

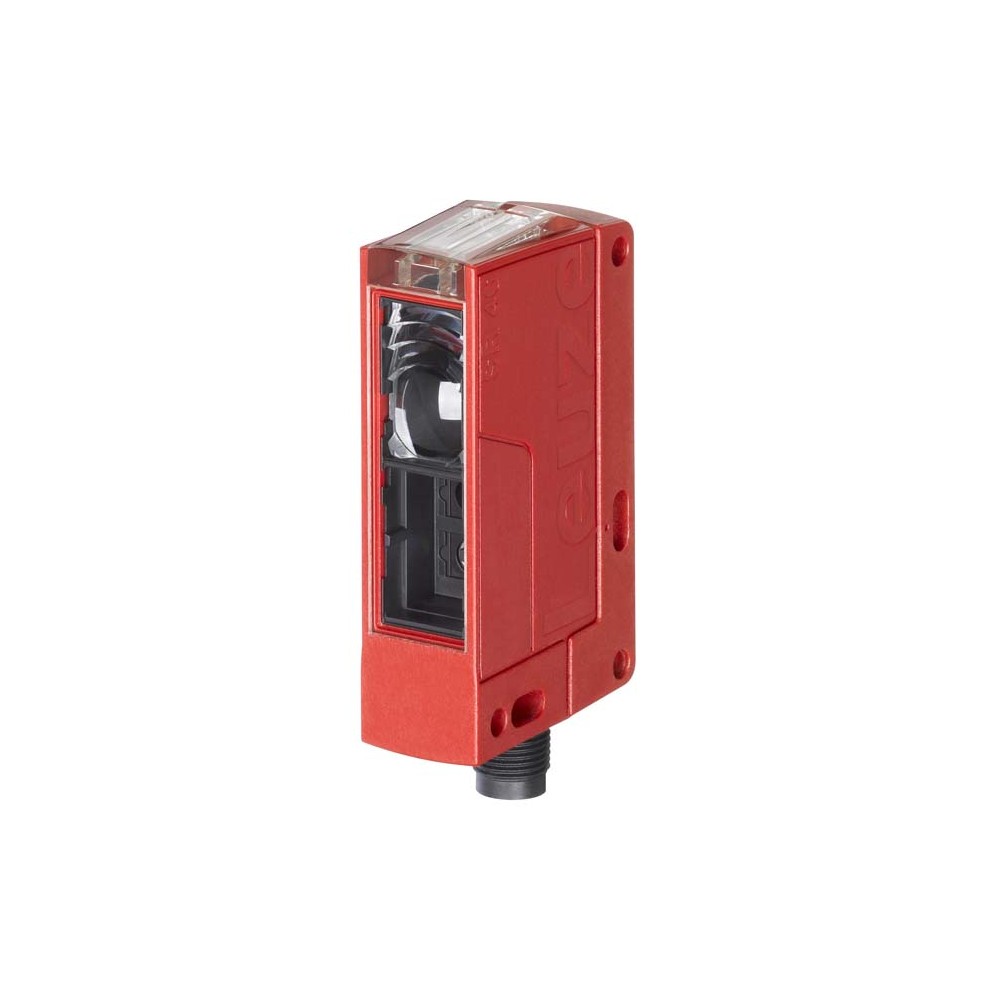

Промышленный лазерный датчик Leuze HT46CL2/6G-M12
Диффузный оптический датчик Leuze HT46CL2/6G-M12 серии 46C представляет собой высокоточное решение для систем автоматизации, требующих надежного обнаружения объектов на фоне движущихся механизмов или ярких поверхностей. Благодаря принципу подавления заднего фона (BGS), устройство стабильно фиксирует объекты независимо от их цвета, текстуры или блеска, игнорируя любые элементы за пределами установленной дистанции.
Технические характеристики
- Принцип работы: Диффузное отражение с подавлением заднего фона.
- Источник света: Красный лазер (Класс 2), обеспечивающий четкое световое пятно для точного позиционирования.
- Рабочий диапазон: Настраиваемый, от 50 до 1200 мм (для белых объектов до 1000 мм).
- Время отклика: 1 мс, что позволяет использовать датчик в высокоскоростных производственных линиях.
- Тип выхода: Двухтактный (Push-pull), поддерживающий логику PNP и NPN.
- Настройка: Многооборотный потенциометр для прецизионной регулировки дистанции срабатывания.
- Напряжение питания: 10–30 В постоянного тока (DC).
Преимущества и надежность
Корпус датчика выполнен из ударопрочного пластика PC-PBT, а оптика защищена полиметилметакрилатом (PMMA). Высокий класс защиты IP67 и IP69K в сочетании с сертификацией ECOLAB гарантирует устойчивость к агрессивным моющим средствам и мойке под высоким давлением. Устройство оснащено защитой от короткого замыкания и переполюсовки, что минимизирует риски при монтаже и эксплуатации.
Широкий температурный диапазон эксплуатации (от -40 до +60 °C) позволяет использовать датчик в холодильных установках и горячих цехах без потери точности измерений.
Сферы применения
- Упаковочные линии: Обнаружение тары сложной формы и темных этикеток.
- Складская логистика: Контроль наличия груза на конвейере и определение габаритов.
- Пищевая промышленность: Работа в зонах с жесткими санитарными требованиями.
- Машиностроение: Высокоточное позиционирование деталей в сборочных узлах.
Компактные габариты (20.5 x 76.3 x 44 мм) и стандартный разъем M12 обеспечивают легкую интеграцию датчика в существующие системы управления без необходимости сложной перенастройки оборудования.
| Вес | 60 г |
|---|---|
| Время отклика | 1 ms |
| Габариты | 20.5 mmx76.3 mmx44 mm |
| Защита | Polarity reversal protection, Short circuit protected |
| Источник света | Laser,Red |
| Класс защиты | III |
| Класс лазера | 2,IEC/EN 60825-1:2007 |
| Количество выводов | 4 -pin |
| Количество выходов | 2 Piece(s) |
| Материал коннектора | Plastic |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic / PMMA |
| Напряжение питания U в | 10 ... 30 V,DC,Incl. residual ripple |
| Настройка/управление | Multiturn potentiometer |
| Остаточная пульсация | 0 ... 15 %,From UB |
| Предельный рабочий диапазон | 0.05 ... 1.2 m |
| Принцип действия | Diffuse reflection principle with background suppression |
| Принцип переключения | Light switching (PNP)/dark switching (NPN), Dark switching (PNP)/light switching (NPN) |
| Рабочий диапазон, белый 90% | 0.05 ... 1 m |
| Рабочий диапазон, серый 18% | 0.07 ... 0.75 m |
| Рабочий диапазон, черный 6% | 0.09 ... 0.6 m |
| Резьба | M12 |
| Серия | 46C |
| Сертификаты | c UL US |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 69K, IP 67 |
| Температура окружающей среды, эксплуатация | -40 ... 60 °C |
| Тип выхода | Transistor,Push-pull |
| Тип крепления | Through-hole mounting, Via optional mounting device |
| Тип пластика корпуса | PC-PBT |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 30 mA |
| Функции | Voltage supply, Signal OUT |
| Частота переключения | 500 Hz |
