| Код производителя50134609 |

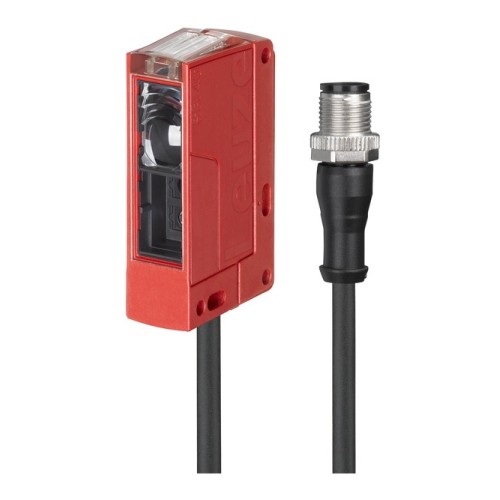

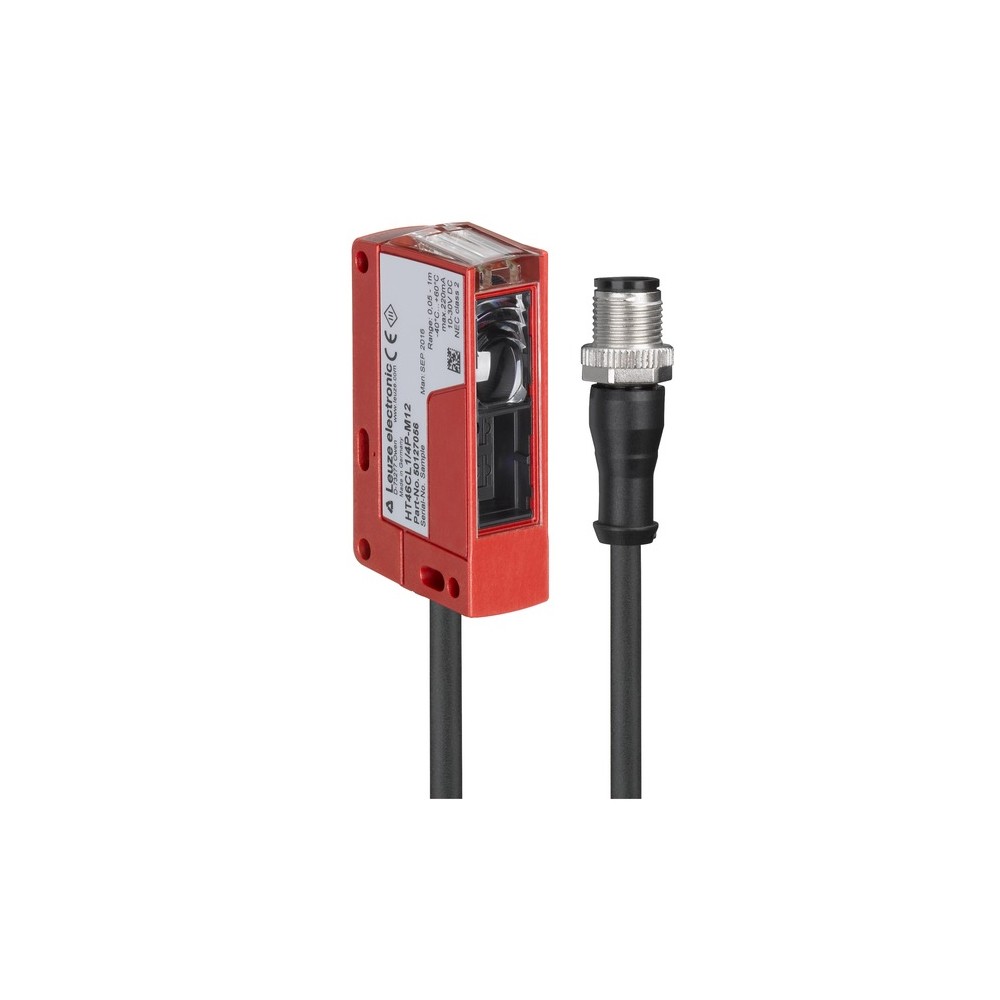

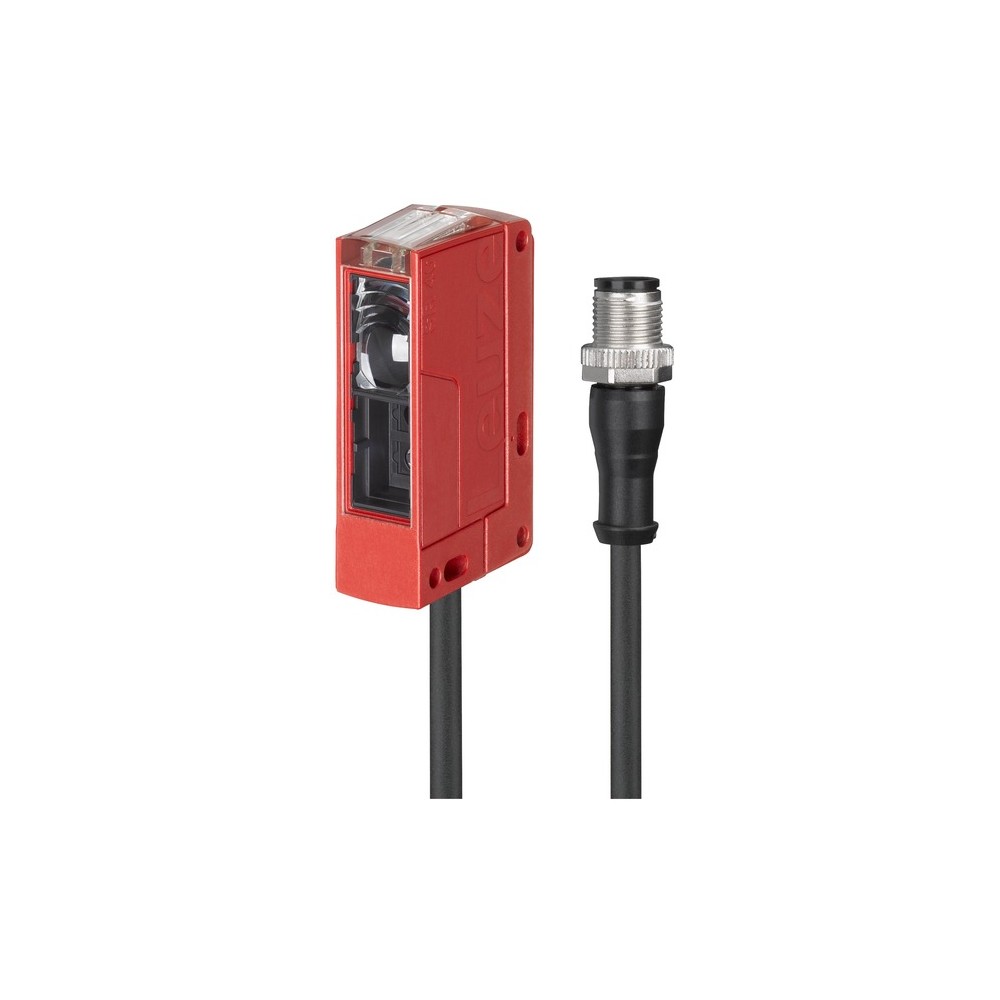

Лазерный диффузный датчик Leuze HT46CL2/4P-200-M12 с подавлением фона
Оптический датчик Leuze HT46CL2/4P-200-M12 серии 46C представляет собой высокоточное решение для обнаружения объектов в сложных промышленных условиях. Работая по принципу диффузного отражения с активным подавлением заднего фона, устройство гарантирует стабильное срабатывание на цели разной степени контрастности, исключая ложные сигналы от блестящих или движущихся элементов на заднем плане. Использование лазерного излучателя 2-го класса обеспечивает малый диаметр светового пятна, что критично для детекции мелких деталей и позиционирования с высокой повторяемостью.
Технические характеристики
- Тип излучения: Красный лазер, класс 2 (IEC/EN 60825-1:2007).
- Рабочий диапазон: От 50 до 1200 мм (регулируемый).
- Время отклика: 1 мс (частота переключения 500 Гц).
- Напряжение питания: 10–30 В DC.
- Тип выхода: 2 транзисторных выхода PNP (переключение на свет/на темноту).
- Настройка: Многооборотный потенциометр для точной калибровки дистанции.
- Материал корпуса: Ударопрочный пластик PC-PBT с оптической крышкой из PMMA.
- Подключение: Кабель длиной 200 мм с разъемом M12 (4-pin).
Преимущества и надежность
Датчик выполнен в защищенном корпусе со степенью пылевлагозащиты IP67 и IP69K, что позволяет использовать его в зонах с интенсивной мойкой под давлением. Соответствие стандартам ECOLAB подтверждает устойчивость материалов к агрессивным моющим средствам.
- Минимальная погрешность: Разница в расстоянии срабатывания между черными и белыми объектами составляет менее 10% на дистанции до 1000 мм.
- Комплексная защита: Встроенные модули защиты от короткого замыкания, переполюсовки и переходных процессов.
- Широкий температурный диапазон: Стабильная работа при температурах от -40 °C до +60 °C.
- Компактность: Малый вес (65 г) и продуманные габариты упрощают монтаж в ограниченном пространстве конвейерных линий.
Сферы применения
Благодаря высокой помехоустойчивости и точности лазерного луча, датчик Leuze HT46CL2/4P-200-M12 оптимален для следующих задач:
- Пищевая промышленность и упаковка (благодаря сертификации ECOLAB).
- Автоматизированные складские системы и логистика.
- Машиностроение и сборочные линии для контроля наличия мелких компонентов.
- Деревообрабатывающая и мебельная промышленность.
| Вес | 65 г |
|---|---|
| Время отклика | 1 ms |
| Габариты | 20.5 mmx76.3 mmx44 mm |
| Диапазон регулировки | 120 ... 1,200 mm |
| Длина кабеля | 200 mm |
| Защита | Polarity reversal protection, Short circuit protected, Transient protection |
| Источник света | Laser,Red |
| Класс защиты | III |
| Класс лазера | 2,IEC/EN 60825-1:2007 |
| Количество выводов | 4 -pin |
| Количество выходов | 2 Piece(s) |
| Материал коннектора | Plastic |
| Материал корпуса | Plastic |
| Материал крышки оптики | Plastic / PMMA |
| Напряжение питания U в | 10 ... 30 V,DC,Incl. residual ripple |
| Настройка/управление | Multiturn potentiometer |
| Остаточная пульсация | 0 ... 15 %,From UB |
| Предельный рабочий диапазон | 0.05 ... 1.2 m |
| Принцип действия | Diffuse reflection principle with background suppression |
| Принцип переключения | Light switching, Dark switching |
| Рабочий диапазон, белый 90% | 0.05 ... 1 m |
| Рабочий диапазон, серый 18% | 0.07 ... 0.75 m |
| Рабочий диапазон, черный 6% | 0.09 ... 0.6 m |
| Резьба | M12 |
| Серия | 46C |
| Сертификаты | c UL US |
| Совместимость материалов | ECOLAB |
| Соответствие | IEC 60947-5-2 |
| Степень защиты | IP 69K, IP 67 |
| Температура окружающей среды, эксплуатация | -40 ... 60 °C |
| Тип выхода | Transistor,PNP |
| Тип крепления | Through-hole mounting, Via optional mounting device |
| Тип пластика корпуса | PC-PBT |
| Тип подключения | Cable with connector |
| Ток холостого хода | 0 ... 30 mA |
| Функции | Voltage supply, Signal OUT |
| Частота переключения | 500 Hz |
| Черный/белый ошибка | <, 10% up to 1000 mm |
