Описание индуктивного датчика Leuze ISS 212MM/4NO-6E0-S12

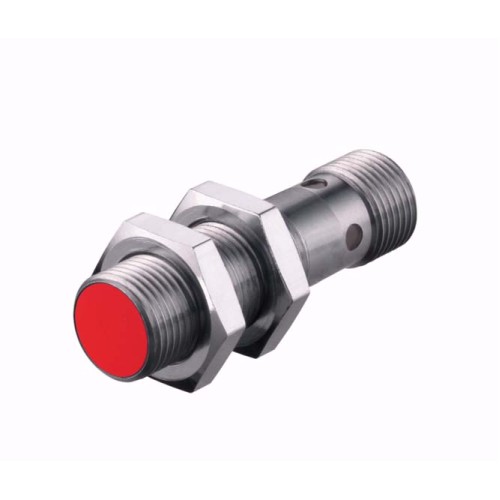

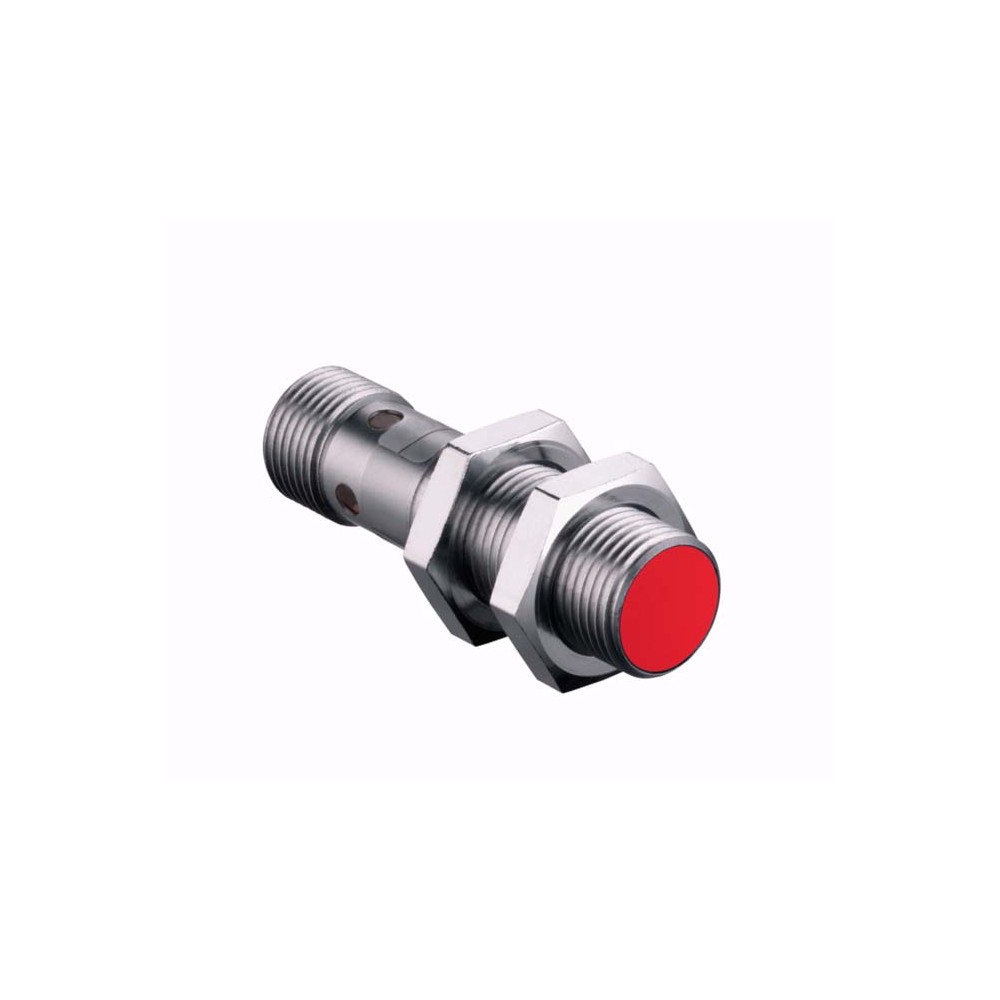

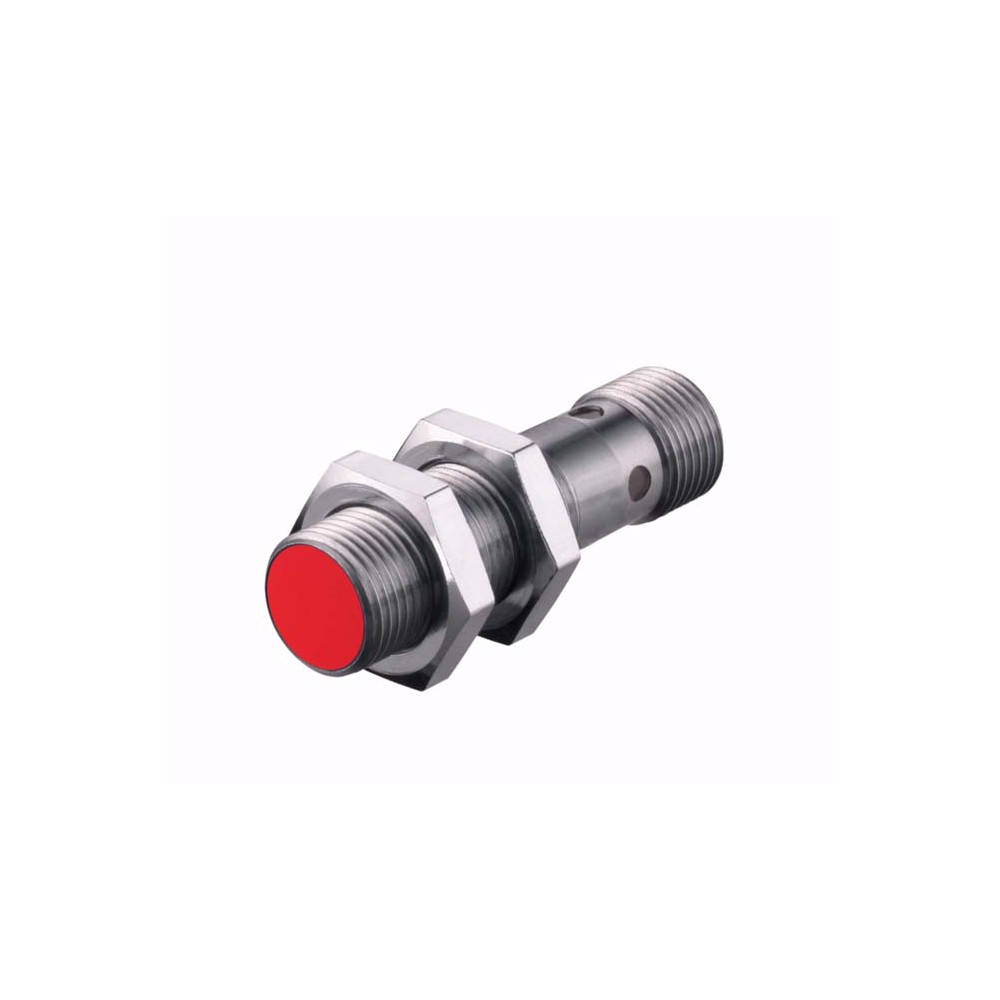

Индуктивный бесконтактный переключатель Leuze ISS 212MM/4NO-6E0-S12 (артикул 50109679) представляет собой надежное решение для систем промышленной автоматизации. Датчик выполнен в компактном цилиндрическом корпусе из хромированной латуни с резьбой M12, что обеспечивает высокую механическую прочность и стойкость к агрессивным воздействиям внешней среды. Устройство предназначено для обнаружения металлических объектов на расстоянии до 6 мм без физического контакта.
Технические характеристики
- Тип выхода: Транзисторный PNP с функцией NO (нормально открытый).
- Монтаж: Встраиваемый (заподлицо).
- Напряжение питания: 10–30 В постоянного тока (DC).
- Частота переключения: 800 Гц, что позволяет использовать датчик в высокоскоростных процессах.
- Максимальный коммутируемый ток: 200 мА.
- Подключение: Разъем M12 (4-pin) с A-кодировкой и металлическим коннектором.
- Степень защиты: IP 67, обеспечивающая полную пыленепроницаемость и защиту при кратковременном погружении в воду.
- Материалы: Корпус из хромированной латуни, торцевая часть из износостойкого полибутилентерефталата (PBT).
Преимущества и особенности
Датчик серии 212 отличается высокой стабильностью работы благодаря встроенной защите от короткого замыкания, переполюсовки и индуктивных помех. Наличие светодиодного индикатора позволяет визуально контролировать состояние переключения в режиме реального времени. Коэффициенты редукции для различных металлов (сталь — 1.0, нержавеющая сталь — 0.7, алюминий — 0.3) позволяют точно настроить систему под конкретные задачи производства.
Сферы применения
- Машиностроение: Контроль положения подвижных узлов станков и механизмов.
- Конвейерные линии: Подсчет металлических деталей и контроль их наличия на ленте.
- Упаковочное оборудование: Позиционирование тары и элементов упаковки.
- Робототехника: Использование в качестве концевых выключателей в манипуляторах.
Благодаря широкому температурному диапазону эксплуатации (от -25 до +70 °C) и соответствию стандартам IEC 60947-5-2, данный датчик является универсальным компонентом для создания отказоустойчивых систем управления.
| Алюминий | 0.3 |
|---|---|
| Вес | 23 г |
| Габариты | 12 mmx45 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cylindrical |
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected |
| Класс защиты | II |
| Кодировка | A-coded |
| Количество выводов | 4 -pin |
| Количество выходов | 1 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.4 |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.25 |
| Металл корпуса | Chromed brass |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.7 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 6 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 4.8 mm |
| Резьба | M12 |
| Серия | 212 |
| Сертификаты | c UL US |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 18 x 18 mm², Fe360 |
| Стартовая задержка | 50 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет корпуса | Red, RAL 3000, Silver |
| Частота переключения | 800 Hz |
