| Код производителя50111963 |

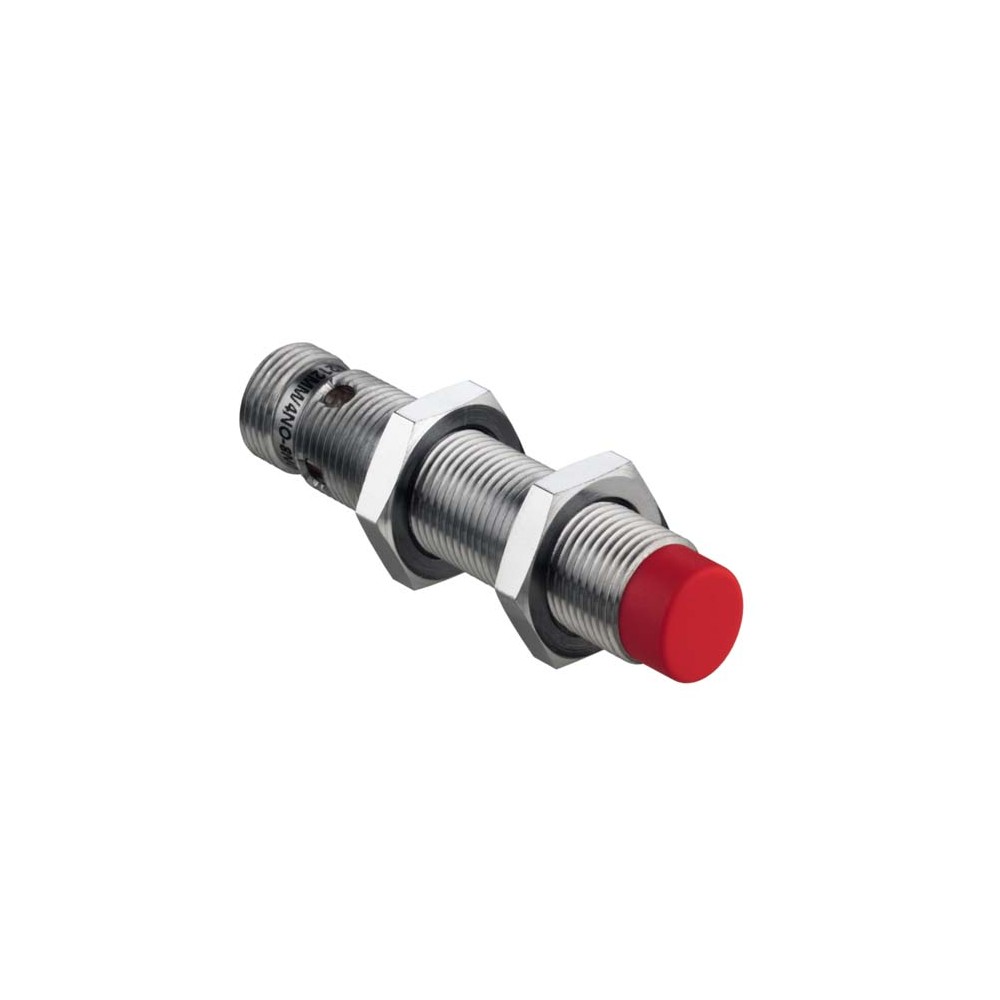

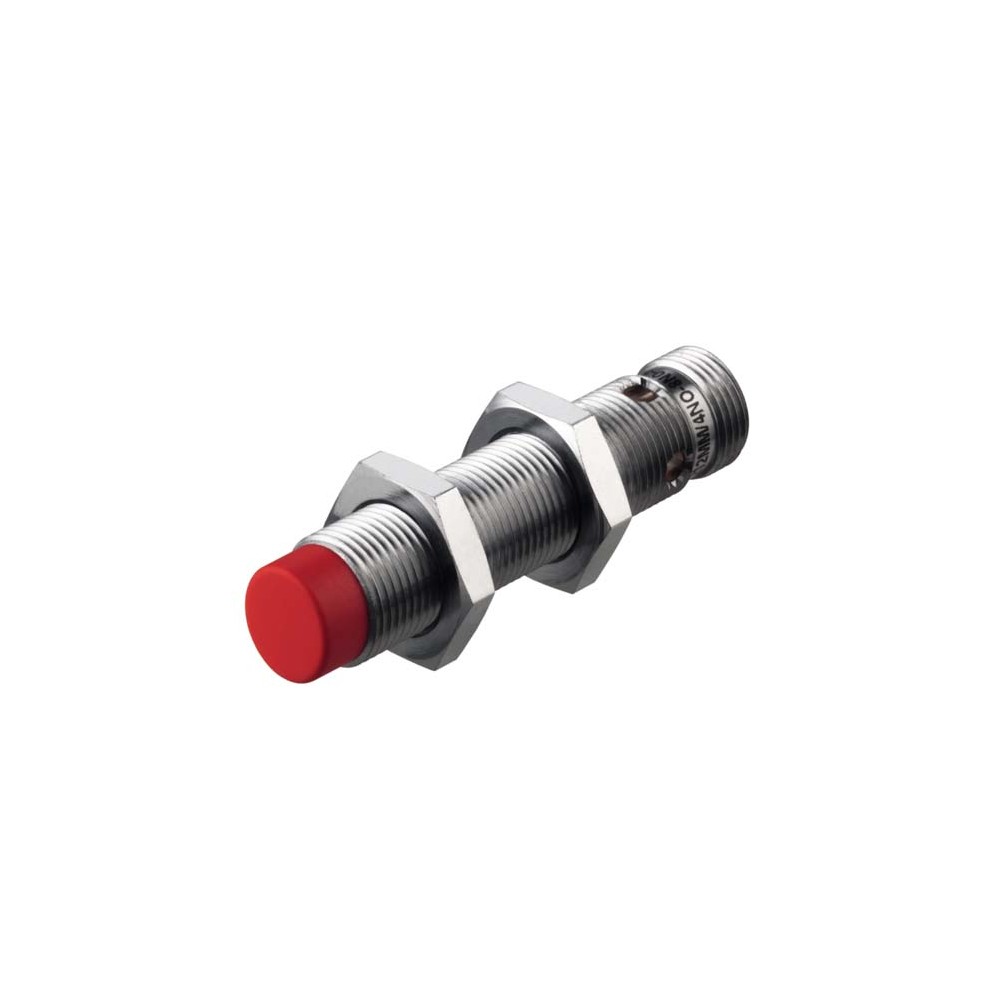

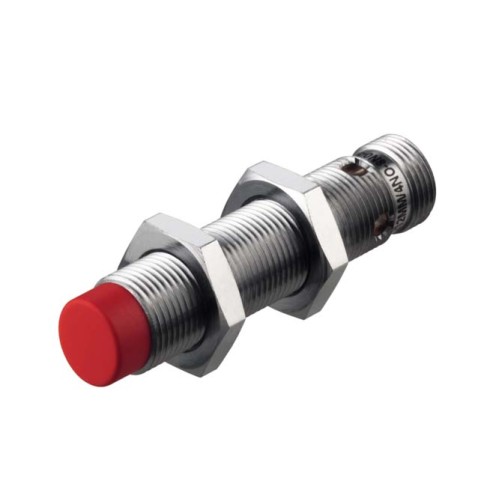

Индуктивный датчик Leuze ISS 212MM/4NO-4N0-S12
Профессиональный бесконтактный датчик серии 212 от компании Leuze Electronic предназначен для высокоточного обнаружения металлических объектов в автоматизированных системах управления. Модель выполнена в компактном цилиндрическом корпусе M12 и оптимизирована для работы в условиях интенсивного промышленного производства.
Технические характеристики
Устройство обладает сбалансированными параметрами для интеграции в современные линии сборки и конвейерные системы:
- Рабочее расстояние (Sn): 4 мм (незаподлицо).
- Тип выхода: Транзисторный PNP, функция НО (нормально открытый).
- Напряжение питания: 10–30 В постоянного тока (DC).
- Частота переключения: до 2 000 Гц, что позволяет использовать датчик в высокоскоростных процессах.
- Материал корпуса: Никелированная латунь с торцевой частью из полибутилентерефталата (PBT).
- Класс защиты: IP 67, обеспечивающий полную пыленепроницаемость и защиту при кратковременном погружении в воду.
- Подключение: Стандартный разъем M12 (4-pin) с A-кодировкой.
Преимущества и надежность
Датчик Leuze ISS 212MM/4NO-4N0-S12 отличается высокой эксплуатационной стабильностью. Встроенные системы защиты от короткого замыкания, переполюсовки и индуктивных помех гарантируют долговечность электроники. Металлический корпус устойчив к механическим воздействиям, а светодиодная индикация позволяет визуально контролировать состояние коммутации в режиме реального времени.
Благодаря низкому температурному дрейфу (не более 10% во всем диапазоне от -25 до +70 °C) и высокой повторяемости, датчик обеспечивает стабильный сигнал независимо от внешних условий среды.
Сферы применения
Универсальность и соответствие стандарту IEC 60947-5-2 позволяют использовать данную модель в различных отраслях:
- Машиностроение и станкостроение (контроль положения узлов).
- Упаковочное оборудование и конвейерные линии.
- Автомобильная промышленность.
- Роботизированные ячейки и системы позиционирования.
Высокая частота срабатывания делает этот датчик идеальным решением для подсчета деталей и контроля скорости вращения зубчатых колес.
| Алюминий | 0.5 |
|---|---|
| Вес | 23.4 г |
| Габариты | 12 mmx45 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cylindrical |
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected |
| Класс защиты | II |
| Кодировка | A-coded |
| Количество выводов | 4 -pin |
| Количество выходов | 1 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.6 |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.5 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.9 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 4 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 3.2 mm |
| Резьба | M12 |
| Серия | 212 |
| Сертификаты | c UL US |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 12 x 12 mm², Fe360 |
| Стартовая задержка | 80 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Non-embedded |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет корпуса | Red, RAL 3000, Silver |
| Частота переключения | 2,000 Hz |
