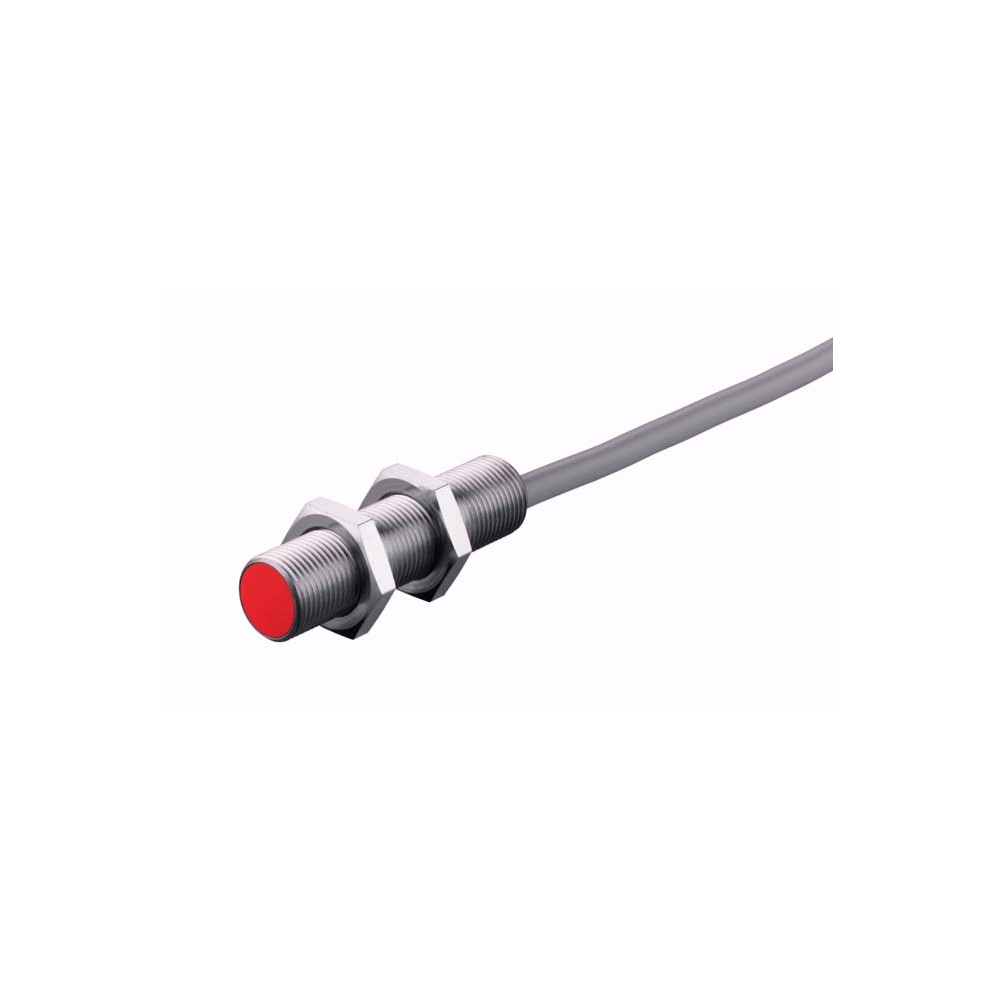

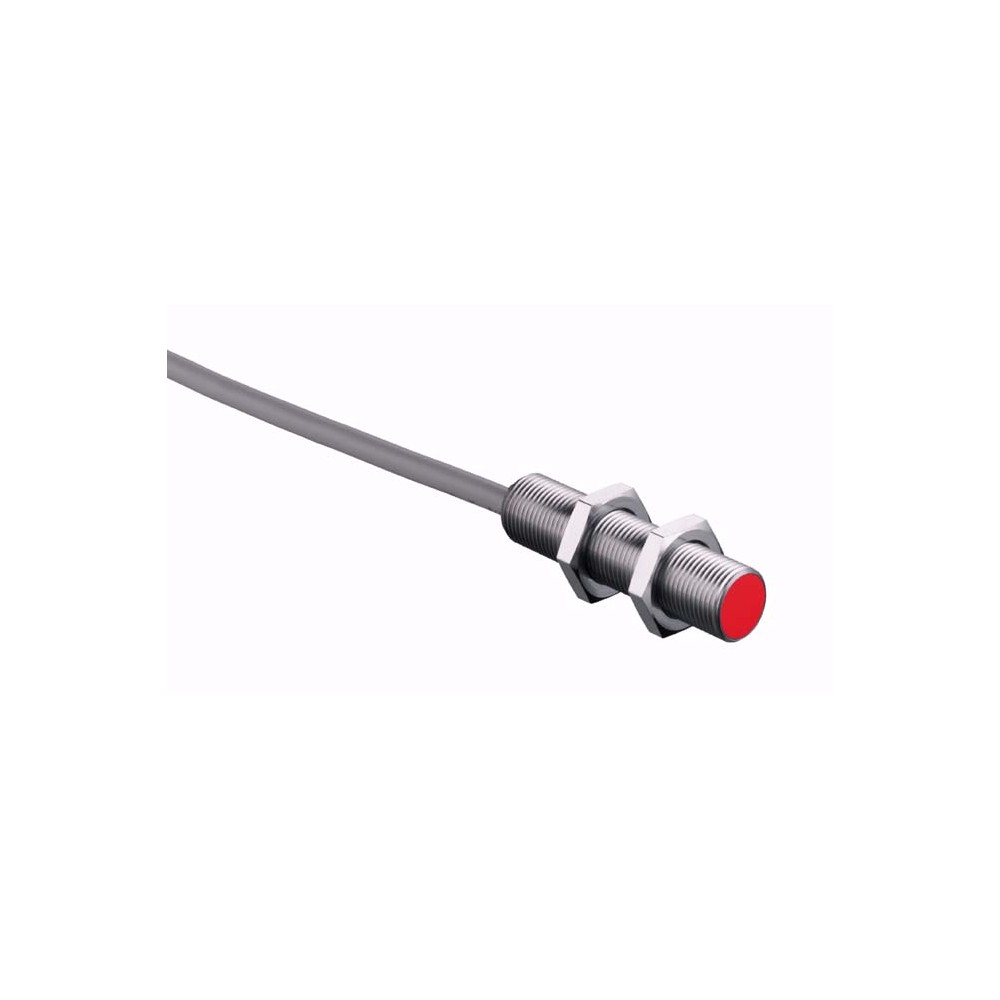

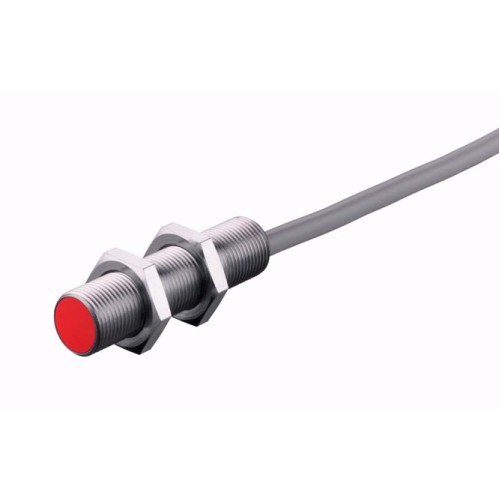

Промышленный индуктивный датчик Leuze ISS 212MM/4NO-4E0
Индуктивный бесконтактный датчик Leuze ISS 212MM/4NO-4E0 (артикул 50109684) представляет собой надежное решение для систем автоматизации, требующих высокой точности детектирования металлических объектов. Устройство выполнено в компактном цилиндрическом корпусе M12 и предназначено для скрытого (встраиваемого) монтажа. Благодаря высокой частоте переключения в 2500 Гц, датчик эффективно справляется с задачами контроля быстропротекающих технологических процессов.
Технические характеристики
- Рабочее расстояние: до 4 мм (гарантированный интервал срабатывания 0–3,2 мм).
- Тип выхода: Транзисторный PNP с логикой работы NO (нормально открытый).
- Напряжение питания: 10–30 В постоянного тока (DC).
- Корпус: Никелированная латунь с торцевой частью из полибутилентерефталата (PBT).
- Подключение: Трехжильный кабель в ПВХ-оболочке длиной 2 метра, сечение жил 0,34 мм².
- Максимальный коммутируемый ток: 200 мА.
- Класс защиты: IP 67, обеспечивающий полную пыленепроницаемость и защиту от кратковременного погружения в воду.
Преимущества и надежность
Датчик серии 212 отличается стабильностью работы в сложных промышленных условиях. Встроенная защита от короткого замыкания, переполюсовки и индуктивных наводок гарантирует долговечность электроники. Металлический корпус устойчив к механическим нагрузкам, а широкий температурный диапазон эксплуатации (от -25 до +70 °C) позволяет использовать устройство в неотапливаемых помещениях. Визуальный контроль состояния обеспечивается ярким светодиодным индикатором.
Поправочные коэффициенты для различных металлов
При расчете дистанции срабатывания необходимо учитывать материал объекта:
- Сталь Fe360: 1,0
- Нержавеющая сталь: 0,8
- Латунь: 0,54
- Алюминий: 0,44
- Медь: 0,4
Сферы применения
Модель ISS 212MM/4NO-4E0 оптимальна для следующих задач:
- Машиностроение и станкостроение (контроль положения узлов).
- Конвейерные линии (подсчет деталей, детекция наличия заготовок).
- Упаковочное оборудование.
- Робототехнические комплексы.
| Алюминий | 0.44 |
|---|---|
| Вес | 91 г |
| Габариты | 12 mmx35 mm |
| Гистерезис переключения | 20 % |
| Дизайн | Cylindrical |
| Длина кабеля | 2,000 mm |
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected |
| Класс защиты | II |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 3 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.54 |
| Материал корпуса | Metal |
| Материал оболочки | PVC |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.4 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.8 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 4 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 3.2 mm |
| Резьба | M12x1 mm |
| Серия | 212 |
| Сертификаты | c UL US |
| Сечение провода | 0.34 mm² |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 12 x 12 mm², Fe360 |
| Стартовая задержка | 60 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет кабеля | Gray |
| Цвет корпуса | Red, RAL 3000, Silver |
| Частота переключения | 2,500 Hz |
