| Код производителя50141477 |

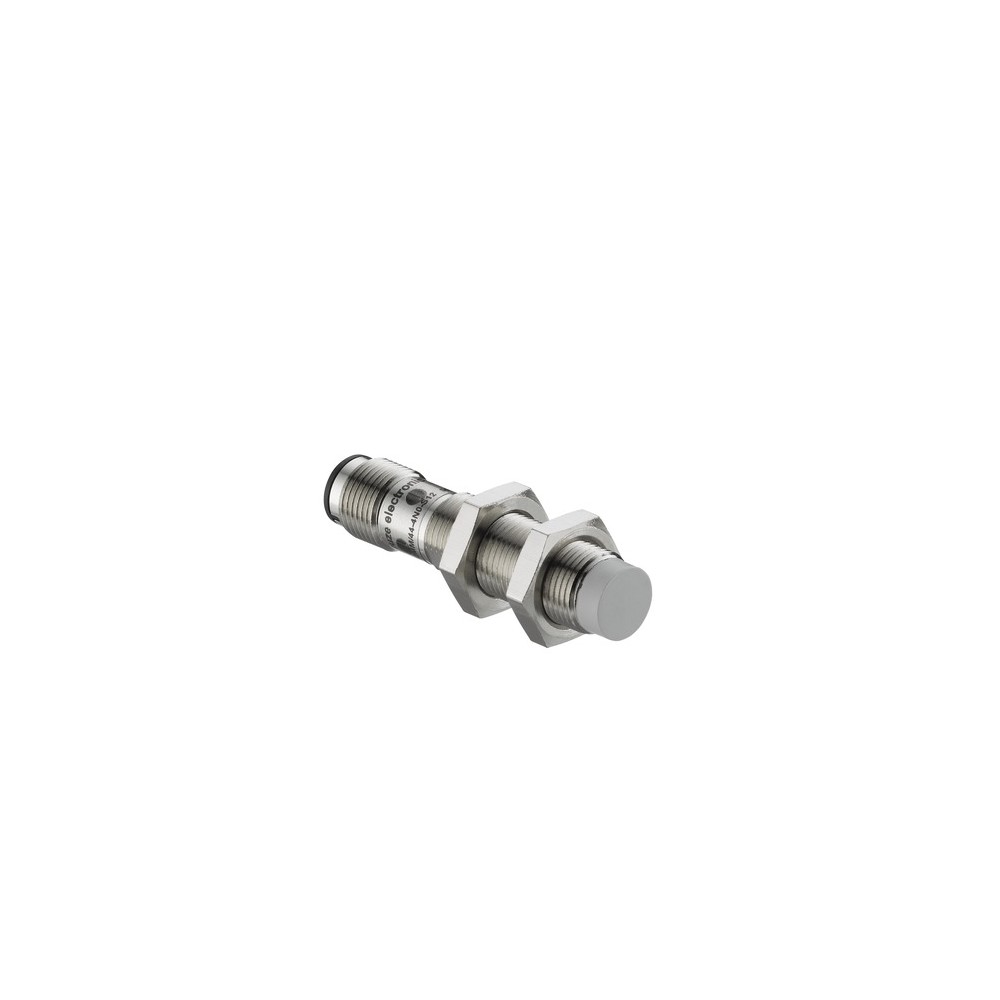

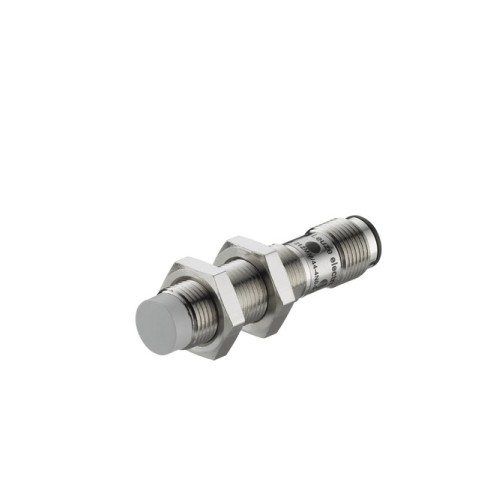

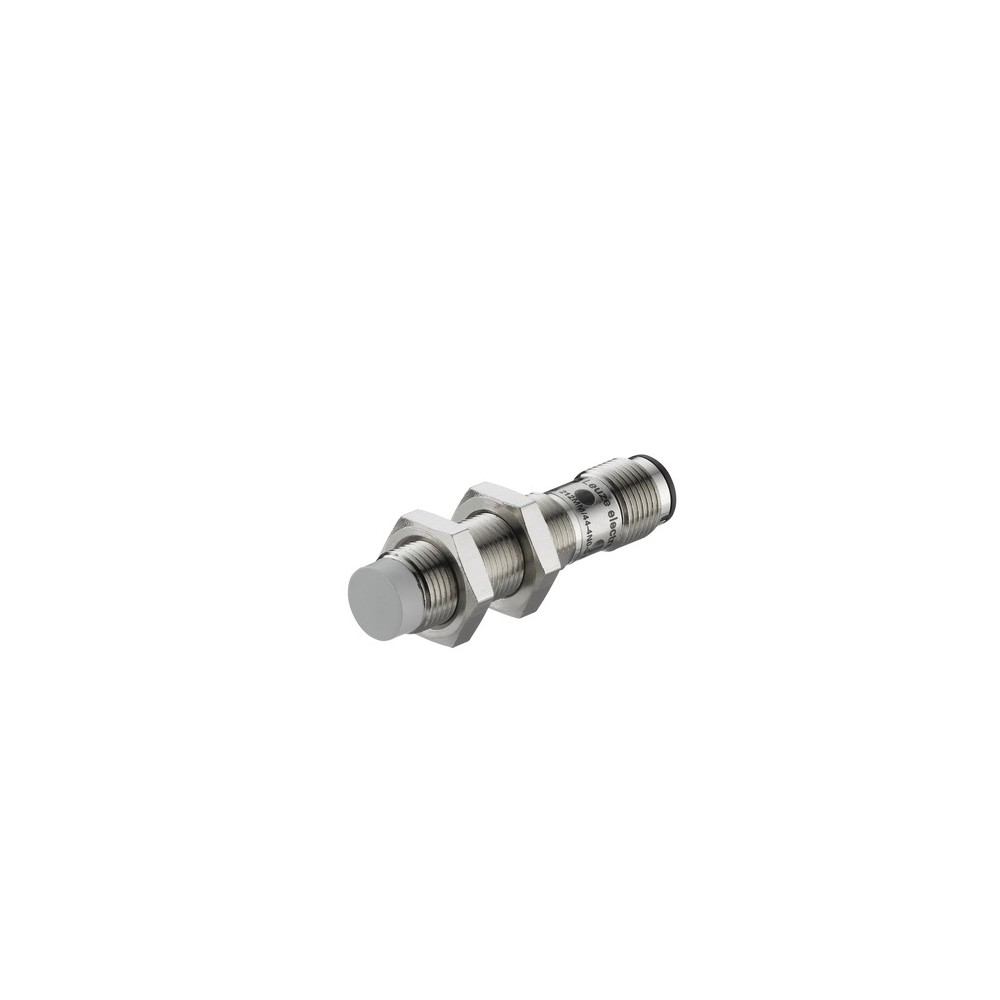

Индуктивный бесконтактный датчик Leuze ISS 212MM/44-8N0-S12
Промышленный индуктивный датчик Leuze ISS 212MM/44-8N0-S12 (артикул 50141477) представляет собой высокоточное решение для систем автоматизации, предназначенное для бесконтактного обнаружения металлических объектов. Модель выполнена в классическом цилиндрическом корпусе с резьбой M12 и относится к серии 212, зарекомендовавшей себя как надежный стандарт в машиностроении.
Технические характеристики
Датчик обладает выдающимися эксплуатационными параметрами, обеспечивающими стабильную работу в сложных промышленных условиях:
- Рабочее расстояние (Sn): 8 мм (предельный диапазон).
- Тип монтажа: незаподлицо (non-embedded).
- Выходной сигнал: PNP с антивалентной функцией (одновременное наличие нормально открытого NO и нормально закрытого NC контактов).
- Частота переключения: до 2 000 Гц, что позволяет использовать датчик в высокоскоростных процессах.
- Напряжение питания: 10–36 В постоянного тока (DC).
- Корпус: никелированная латунь с торцевой частью из полибутилентерефталата (PBT).
- Подключение: стандартный разъем M12 (4-pin, A-кодировка).
Преимущества и защита
Устройство разработано с учетом строгих требований к электромагнитной совместимости (стандарты EN 61000-4) и обладает высокой степенью защиты IP 67. Интегрированные системы безопасности включают защиту от короткого замыкания, переполюсовки и переходных процессов. Металлический корпус и качественный разъем гарантируют долговечность при механических нагрузках. Наличие яркого LED-индикатора упрощает процесс настройки и визуального контроля состояния выхода.
Поправочные коэффициенты для материалов
При расчете дистанции срабатывания необходимо учитывать материал объекта:
- Сталь (Fe360): 1.0
- Нержавеющая сталь: 0.7
- Алюминий и латунь: 0.5
- Медь: 0.3
Сферы применения
Благодаря высокой частоте отклика и антивалентной логике переключения, датчик оптимален для:
- Контроля положения подвижных узлов станков и конвейерных линий.
- Подсчета металлических изделий на производстве.
- Систем мониторинга конечных положений пневматических и гидравлических приводов.
- Использования в упаковочном оборудовании и автоматизированных складских комплексах.
| Алюминий | 0.5 |
|---|---|
| Вес | 15 г |
| Габариты | 12 mmx54.2 mm |
| Гистерезис переключения | 20 % |
| Дизайн | Cylindrical |
| Защита | Short circuit protected, Polarity reversal protection, Transient protection |
| Класс защиты | II |
| Кодировка | A-coded |
| Количество выводов | 4 -pin |
| Количество выходов | 2 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.5 |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.3 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 36 V,DC |
| Нержавеющая сталь | 0.7 |
| Особенности | Antivalent |
| Остаточная пульсация | 0 ... 10 %,From UB |
| Остаточный ток, макс. | 0.05 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 8 mm |
| Принцип переключения | NO contact – Antivalent, NC contact – Antivalent |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 61000-4-2, -3, -4, -8 |
| Рабочий диапазон са | 0 ... 6.48 mm |
| Резьба | M12 |
| Серия | 212 |
| Сертификаты | c UL US |
| Стабильность повторяемости, max (% от сР) | 10 % |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 24 x 24 mm², Fe360 |
| Стартовая задержка | 50 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -30 ... 80 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 19 % |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Non-embedded |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 16 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет корпуса | Silver, Gray |
| Частота переключения | 2,000 Hz |
