| Код производителя50141472 |
Описание индуктивного датчика Leuze ISS 212MM/44-4N0

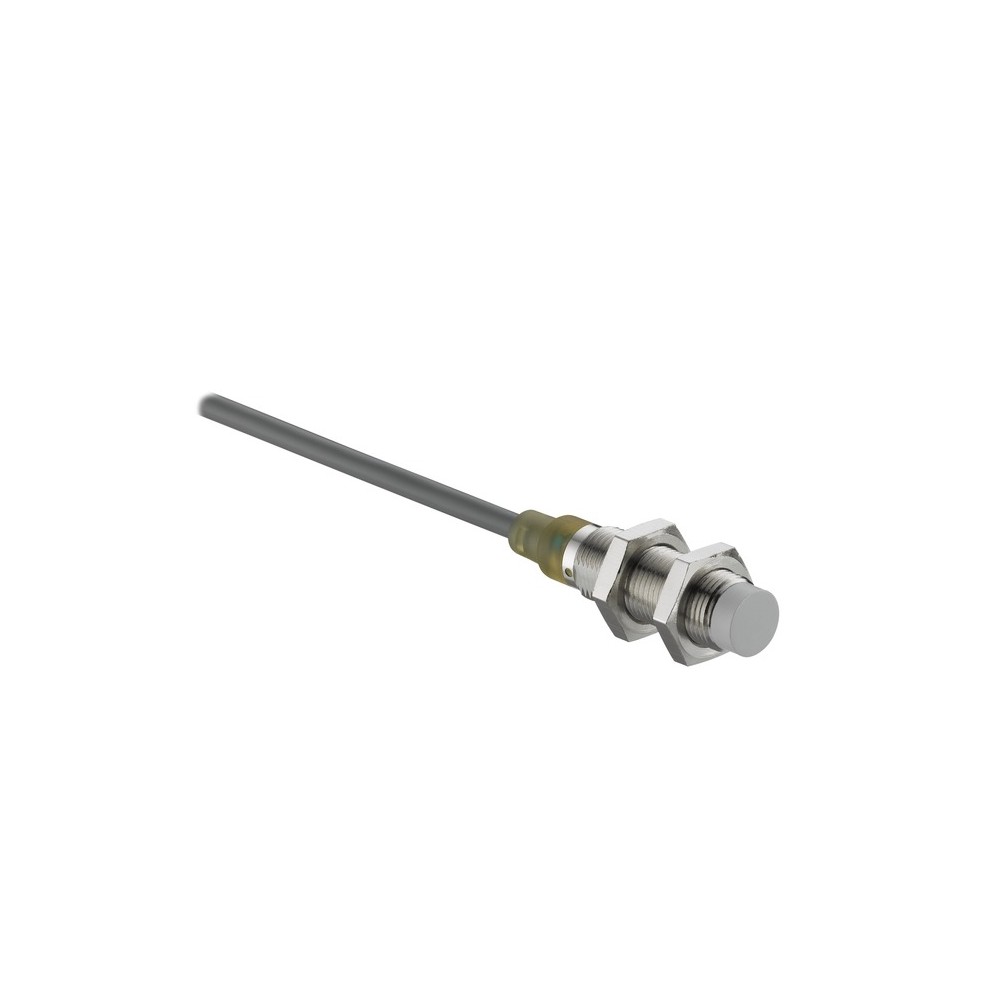

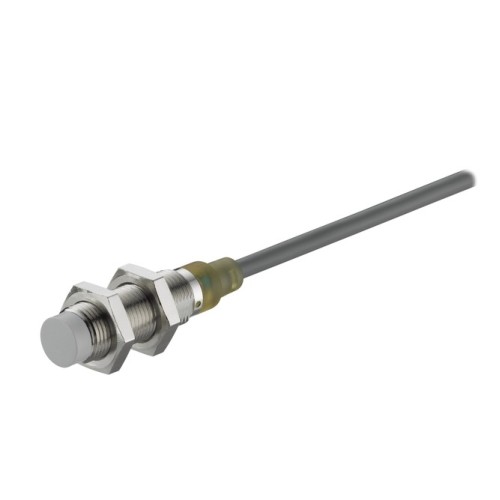

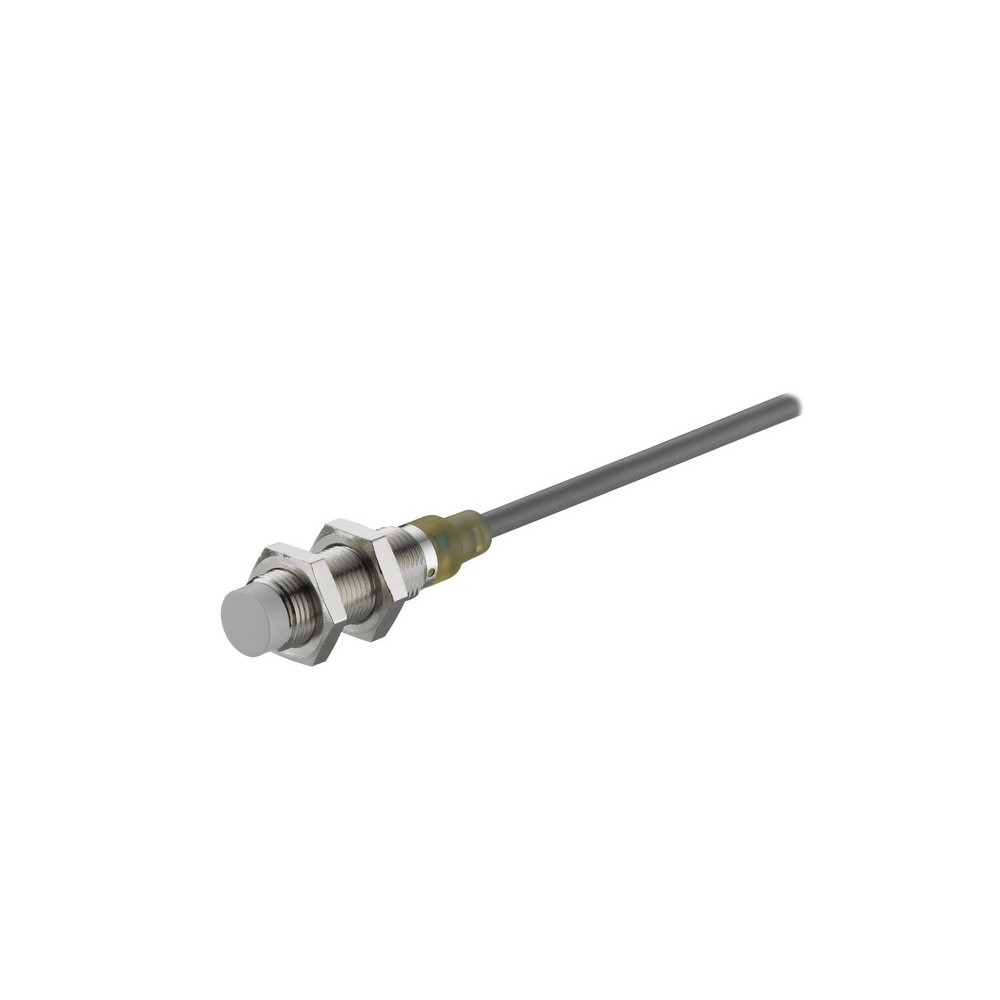

Индуктивный бесконтактный переключатель Leuze ISS 212MM/44-4N0 (артикул 50141472) представляет собой надежное решение для систем промышленной автоматизации. Датчик выполнен в цилиндрическом корпусе M12 и предназначен для высокоточного обнаружения металлических объектов. Благодаря высокой частоте переключения и защищенному исполнению, устройство обеспечивает стабильную работу в условиях интенсивного производственного цикла.
Технические характеристики
Модель серии 212 обладает сбалансированными параметрами для интеграции в современные системы управления:
- Тип монтажа: незаподлицо (non-embedded), что обеспечивает увеличенную дистанцию срабатывания.
- Рабочее расстояние: номинальное значение 4 мм (рабочий диапазон до 3.24 мм).
- Выходной сигнал: транзисторный PNP с антивалентной логикой (переключающий контакт NO/NC).
- Частота переключения: до 2 000 Гц, что позволяет использовать датчик на высокоскоростных линиях.
- Питание: постоянный ток (DC) 10–36 В.
- Подключение: четырехжильный кабель в ПВХ-оболочке длиной 2 метра.
Преимущества и конструктивные особенности
Корпус датчика изготовлен из никелированной латуни, а торцевая часть — из износостойкого полибутилентерефталата (PBT). Такая комбинация материалов гарантирует долговечность и устойчивость к механическим нагрузкам. Степень защиты IP 67 позволяет эксплуатировать устройство в условиях повышенной влажности и запыленности.
Безопасность эксплуатации обеспечивается встроенными модулями защиты от короткого замыкания, переполюсовки и переходных процессов (транзиентов). Визуальный контроль состояния осуществляется с помощью яркого светодиодного индикатора. Датчик адаптирован для работы с различными металлами, имея соответствующие поправочные коэффициенты (сталь — 1.0, нержавеющая сталь — 0.7, алюминий/латунь — 0.5, медь — 0.3).
Сферы применения
Индуктивный датчик Leuze ISS 212MM/44-4N0 широко востребован в следующих областях:
- Машиностроение: контроль положения подвижных узлов станков и механизмов.
- Конвейерные системы: подсчет продукции, определение конечных положений и контроль целостности цепей.
- Упаковочное оборудование: синхронизация процессов подачи и фасовки.
- Робототехника: использование в качестве датчика лимитов и позиционирования захватов.
| Алюминий | 0.5 |
|---|---|
| Вес | 69 г |
| Габариты | 12 mmx50.8 mm |
| Гистерезис переключения | 20 % |
| Дизайн | Cylindrical |
| Длина кабеля | 2,000 mm |
| Защита | Short circuit protected, Polarity reversal protection, Transient protection |
| Класс защиты | II |
| Количество выходов | 2 Piece(s) |
| Количество проводников | 4 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.5 |
| Материал корпуса | Metal |
| Материал оболочки | PVC |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.3 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 36 V,DC |
| Нержавеющая сталь | 0.7 |
| Особенности | Antivalent |
| Остаточная пульсация | 0 ... 10 %,From UB |
| Остаточный ток, макс. | 0.05 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 4 mm |
| Принцип переключения | NO contact – Antivalent, NC contact – Antivalent |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 61000-4-2, -3, -4, -8 |
| Рабочий диапазон са | 0 ... 3.24 mm |
| Резьба | M12x1 mm |
| Серия | 212 |
| Сертификаты | c UL US |
| Сечение провода | 0.25 mm² |
| Стабильность повторяемости, max (% от сР) | 10 % |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 12 x 12 mm², Fe360 |
| Стартовая задержка | 50 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -30 ... 80 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 19 % |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Non-embedded |
| Тип напряжения | DC |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 16 mA |
| Функции | Voltage supply, Signal OUT |
| Цвет кабеля | Gray |
| Цвет корпуса | Silver, Gray |
| Частота переключения | 2,000 Hz |
