| Код производителя50141471 |

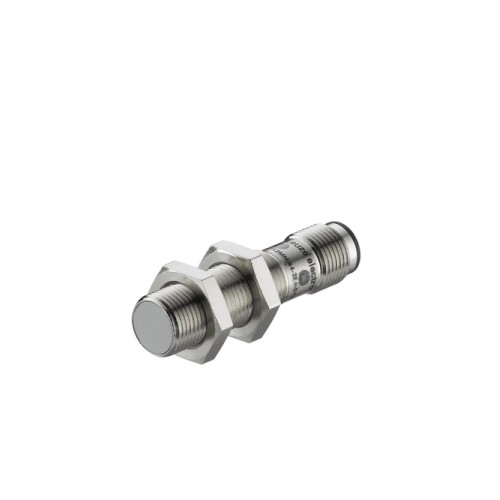

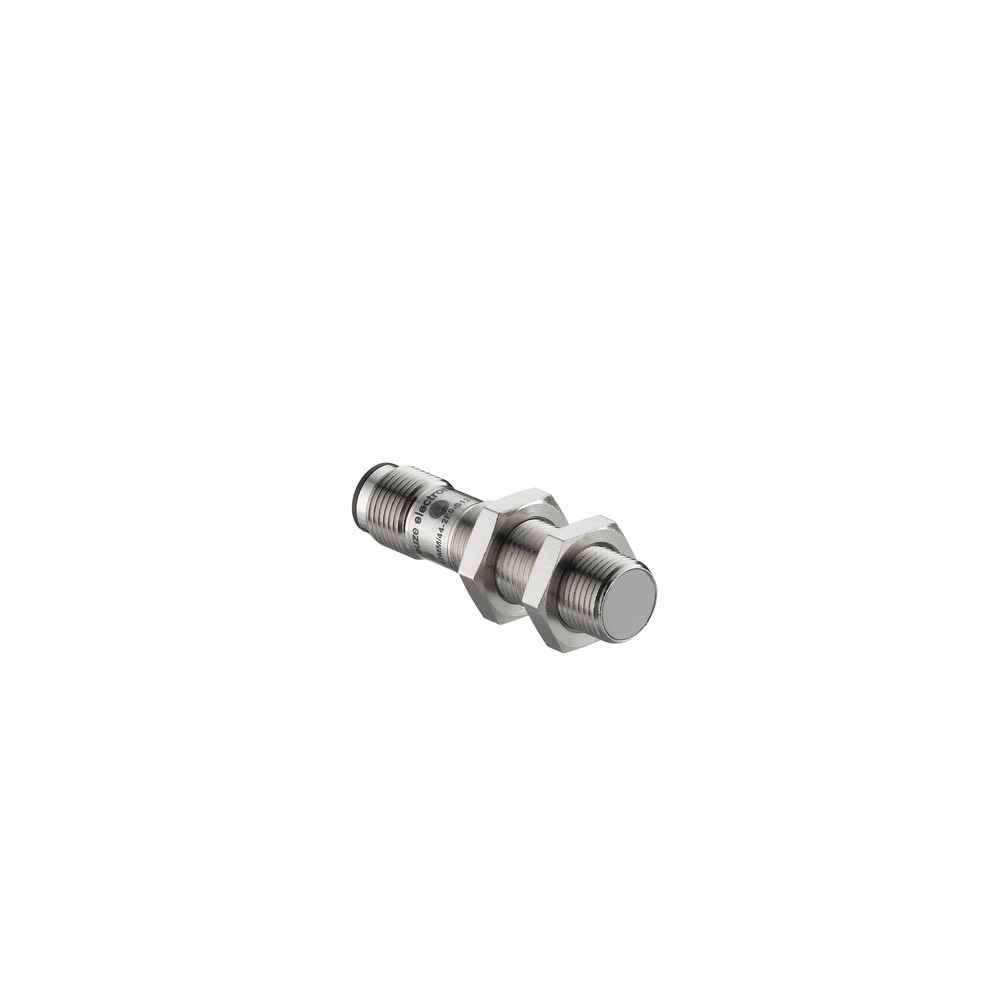

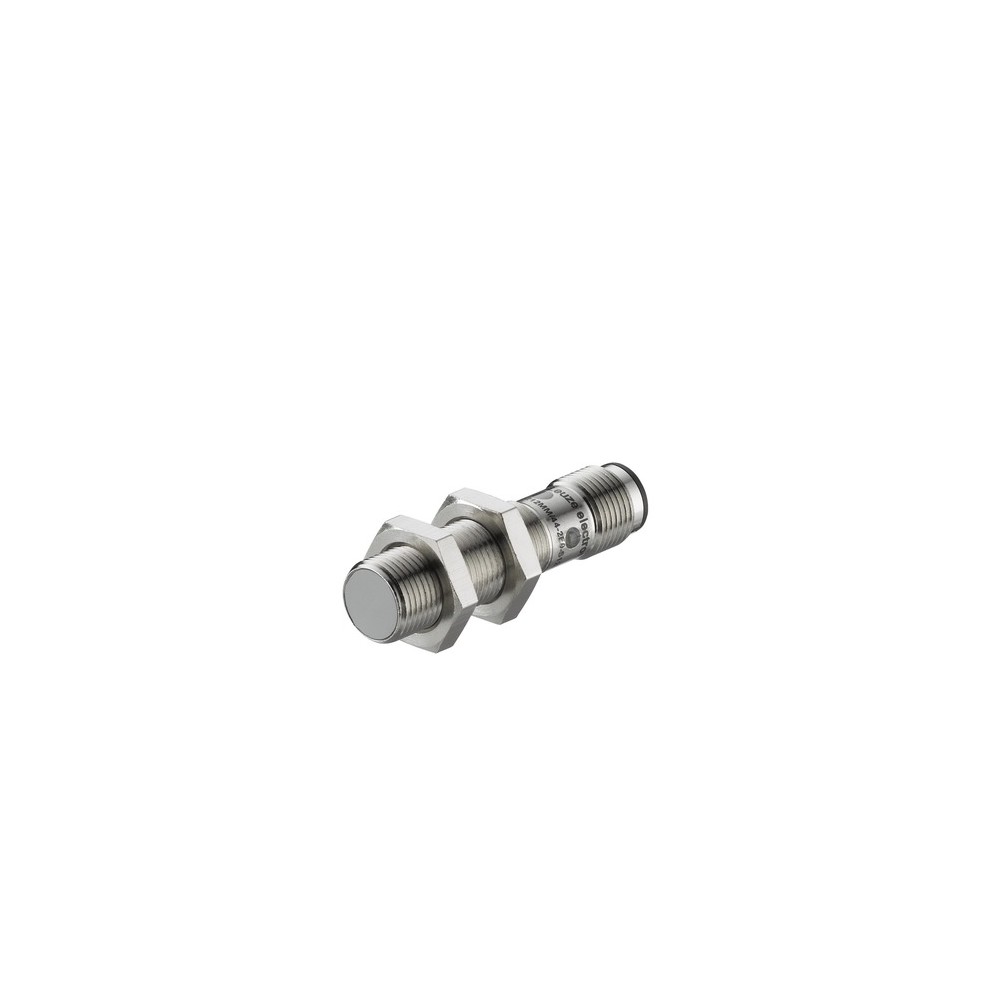

Промышленный индуктивный датчик Leuze ISS 212MM/44-2E0-S12
Индуктивный бесконтактный переключатель Leuze ISS 212MM/44-2E0-S12 (артикул 50141471) представляет собой высокоточное решение для систем автоматизации, обеспечивающее надежное обнаружение металлических объектов. Датчик выполнен в прочном цилиндрическом корпусе с резьбой M12 и предназначен для скрытого (встраиваемого) монтажа. Благодаря высокой частоте переключения и защищенному исполнению, устройство гарантирует стабильную работу в условиях интенсивного промышленного производства.
Технические характеристики
- Рабочий диапазон: номинальное расстояние срабатывания 2 мм (гарантированный интервал 0...1.62 мм).
- Тип выхода: транзисторный PNP с антивалентной логикой (наличие одновременно нормально открытого NO и нормально закрытого NC контактов).
- Питание: 10–36 В постоянного тока (DC).
- Частота переключения: до 2 000 Гц, что позволяет использовать датчик в высокоскоростных процессах.
- Подключение: стандартный разъем M12 (4-pin) с A-кодировкой и металлическим коннектором.
- Материалы: корпус из никелированной латуни, торцевая часть из износостойкого полибутилентерефталата (PBT).
- Класс защиты: IP 67, обеспечивающий полную пыленепроницаемость и защиту при кратковременном погружении в воду.
Преимущества и особенности
Датчик серии 212 отличается высокой помехоустойчивостью, подтвержденной испытаниями по стандартам ЭМС (EN 61000-4). Интегрированная защита от короткого замыкания, переполюсовки и переходных процессов исключает выход оборудования из строя при ошибках монтажа или скачках напряжения.
Важной особенностью является антивалентный принцип переключения, который расширяет возможности интеграции в системы управления, позволяя одновременно передавать два типа сигнала. Визуальный контроль состояния обеспечивается ярким светодиодным индикатором. Коэффициенты редукции для различных металлов (сталь Fe360 — 1.0, нержавеющая сталь — 0.7, алюминий/латунь — 0.5, медь — 0.3) позволяют точно настроить систему под конкретные задачи.
Сферы применения
- Машиностроение и станкостроение: контроль положения подвижных частей механизмов.
- Конвейерные линии: подсчет металлических деталей и контроль их наличия.
- Упаковочное оборудование: позиционирование оснастки и тары.
- Робототехнические комплексы: определение конечных положений манипуляторов.
| Алюминий | 0.5 |
|---|---|
| Вес | 15 г |
| Габариты | 12 mmx50.2 mm |
| Гистерезис переключения | 20 % |
| Дизайн | Cylindrical |
| Защита | Short circuit protected, Polarity reversal protection, Transient protection |
| Класс защиты | II |
| Кодировка | A-coded |
| Количество выводов | 4 -pin |
| Количество выходов | 2 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.5 |
| Материал коннектора | Metal |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.3 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 36 V,DC |
| Нержавеющая сталь | 0.7 |
| Особенности | Antivalent |
| Остаточная пульсация | 0 ... 10 %,From UB |
| Остаточный ток, макс. | 0.05 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 2 mm |
| Принцип переключения | NO contact – Antivalent, NC contact – Antivalent |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 61000-4-2, -3, -4, -8 |
| Рабочий диапазон са | 0 ... 1.62 mm |
| Резьба | M12 |
| Серия | 212 |
| Сертификаты | c UL US |
| Стабильность повторяемости, max (% от сР) | 10 % |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 12 x 12 mm², Fe360 |
| Стартовая задержка | 50 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -30 ... 80 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 19 % |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 16 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет корпуса | Silver, Gray |
| Частота переключения | 2,000 Hz |
