| Код производителя50141470 |
Описание индуктивного датчика Leuze ISS 212MM/44-2E0

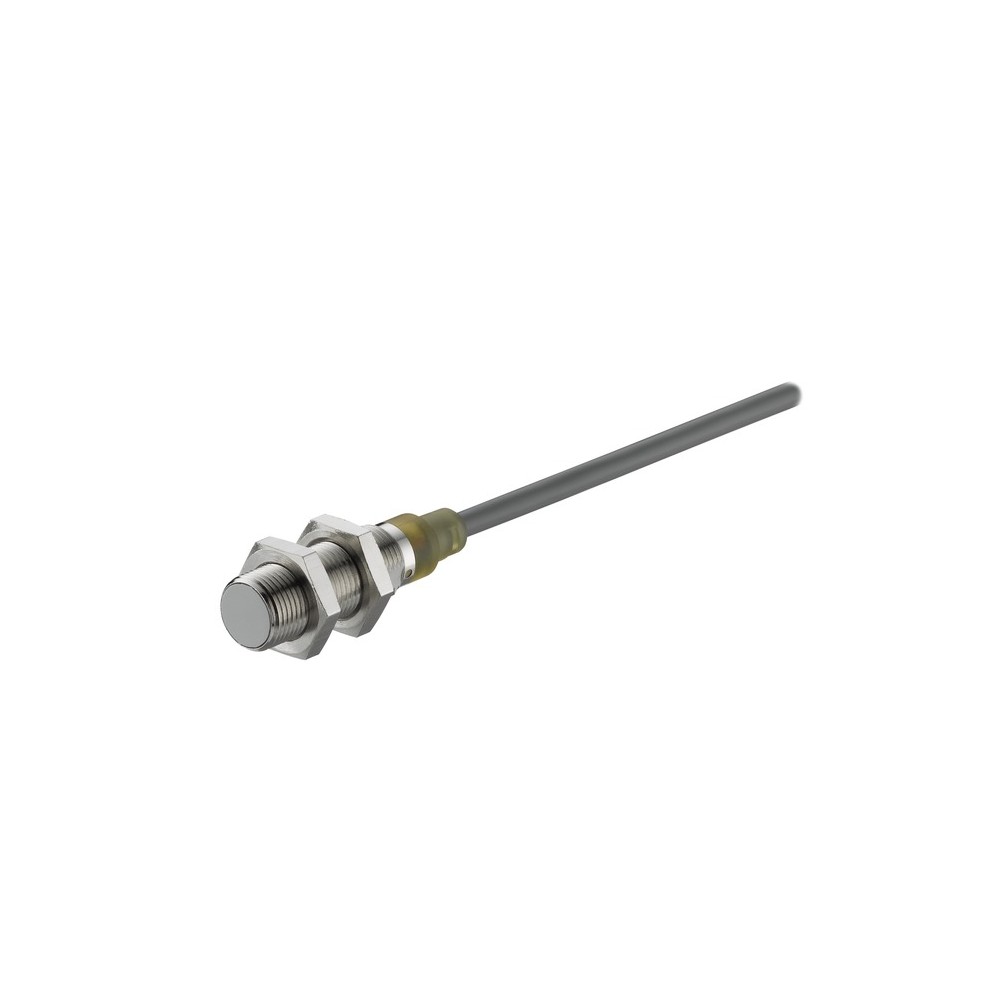

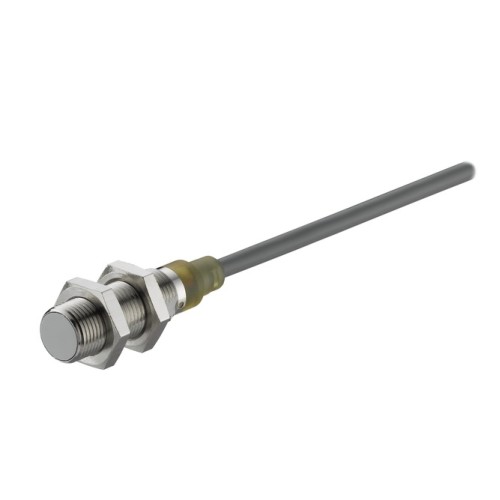

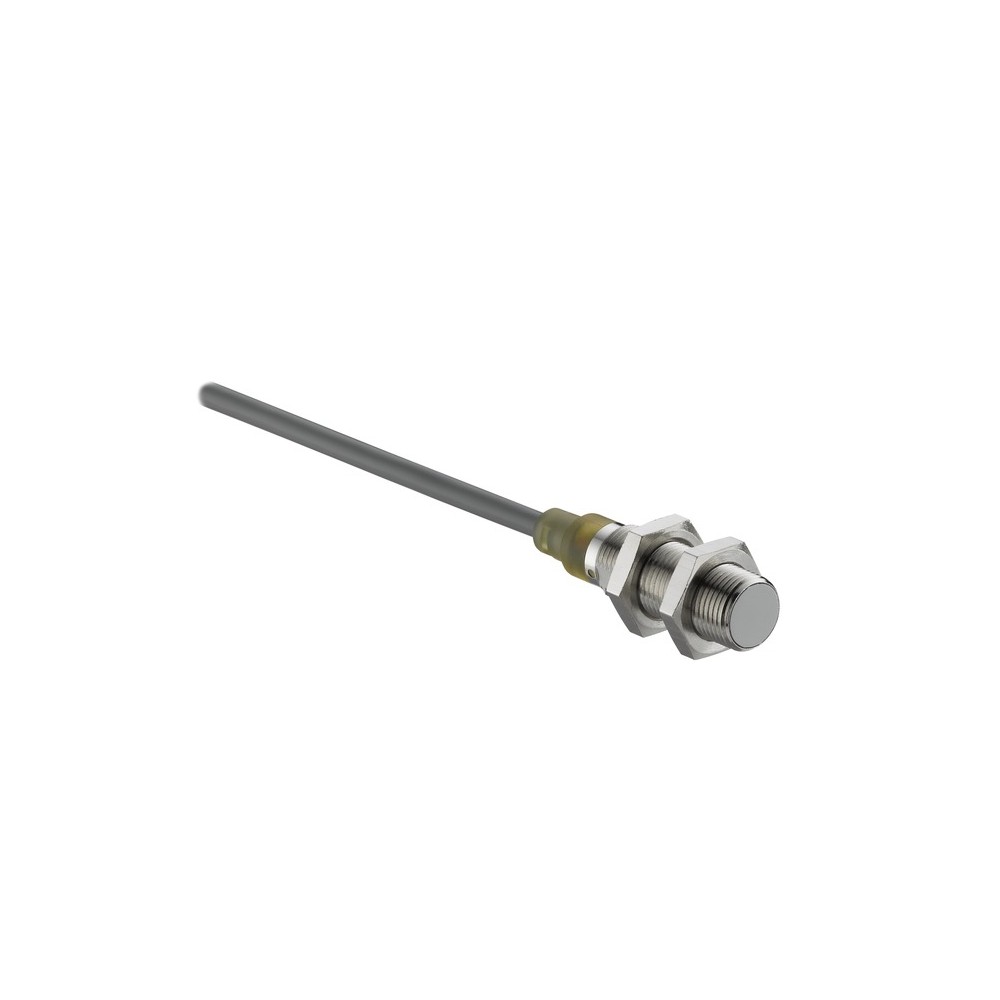

Индуктивный бесконтактный переключатель Leuze ISS 212MM/44-2E0 (артикул 50141470) представляет собой высокоточное решение для промышленной автоматизации. Датчик выполнен в компактном цилиндрическом корпусе M12 и предназначен для обнаружения металлических объектов в зоне срабатывания до 2 мм. Благодаря встроенному кабелю длиной 2 метра и возможности скрытого (заподлицо) монтажа, устройство легко интегрируется в ограниченные пространства технологических линий.
Технические характеристики
- Рабочее напряжение: 10–36 В постоянного тока (DC).
- Тип выхода: Транзисторный PNP с антивалентной логикой (одновременно NO и NC контакты).
- Частота переключения: до 2 000 Гц, что позволяет использовать датчик в высокоскоростных процессах.
- Материал корпуса: Никелированная латунь с торцевой частью из полибутилентерефталата (PBT).
- Степень защиты: IP 67, обеспечивающая надежную работу в условиях попадания пыли и влаги.
- Максимальный коммутируемый ток: 200 мА.
Преимущества и особенности
Датчик серии 212 отличается высокой стабильностью работы и защищенностью. Наличие антивалентного выхода (4-проводная схема подключения) расширяет функциональные возможности мониторинга состояния датчика. Устройство оснащено комплексной электронной защитой: от короткого замыкания, переполюсовки и переходных процессов (транзиентов).
Корректирующие коэффициенты позволяют точно настроить систему под различные металлы: для стали Fe360 коэффициент равен 1, для нержавеющей стали — 0.7, для алюминия и латуни — 0.5, а для меди — 0.3. Визуальный контроль работы обеспечивается светодиодным индикатором состояния.
Сферы применения
- Машиностроение: контроль положения подвижных узлов станков и механизмов.
- Конвейерные системы: подсчет деталей и определение наличия металлических объектов.
- Упаковочное оборудование: синхронизация циклов работы при высоких скоростях подачи.
- Робототехника: использование в качестве концевых выключателей в манипуляторах.
| Алюминий | 0.5 |
|---|---|
| Вес | 70 г |
| Габариты | 12 mmx46.8 mm |
| Гистерезис переключения | 20 % |
| Дизайн | Cylindrical |
| Длина кабеля | 2,000 mm |
| Защита | Short circuit protected, Polarity reversal protection, Transient protection |
| Класс защиты | II |
| Количество выходов | 2 Piece(s) |
| Количество проводников | 4 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.5 |
| Материал корпуса | Metal |
| Материал оболочки | PVC |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.3 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 36 V,DC |
| Нержавеющая сталь | 0.7 |
| Особенности | Antivalent |
| Остаточная пульсация | 0 ... 10 %,From UB |
| Остаточный ток, макс. | 0.05 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 2 mm |
| Принцип переключения | NO contact – Antivalent, NC contact – Antivalent |
| Процедура испытания по ЭМС в соответствии со стандартом | EN 61000-4-2, -3, -4, -8 |
| Рабочий диапазон са | 0 ... 1.62 mm |
| Резьба | M12x1 mm |
| Серия | 212 |
| Сертификаты | c UL US |
| Сечение провода | 0.25 mm² |
| Стабильность повторяемости, max (% от сР) | 10 % |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 12 x 12 mm², Fe360 |
| Стартовая задержка | 50 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -30 ... 80 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 19 % |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 16 mA |
| Функции | Voltage supply, Signal OUT |
| Цвет кабеля | Gray |
| Цвет корпуса | Silver, Gray |
| Частота переключения | 2,000 Hz |
