Индуктивный датчик Leuze ISS 212MM/2NO-4N0
Характеристики
| Код производителя50112209 |
Описание
Описание индуктивного датчика Leuze ISS 212MM/2NO-4N0

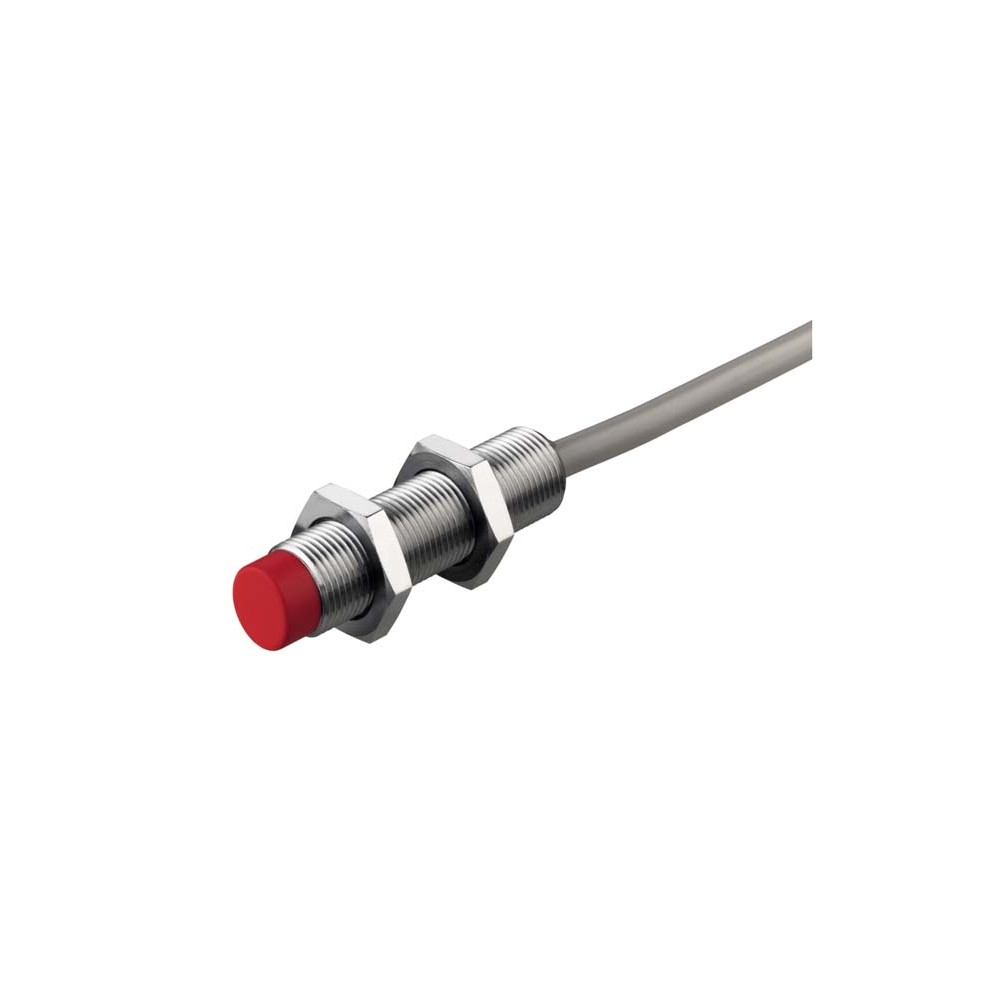

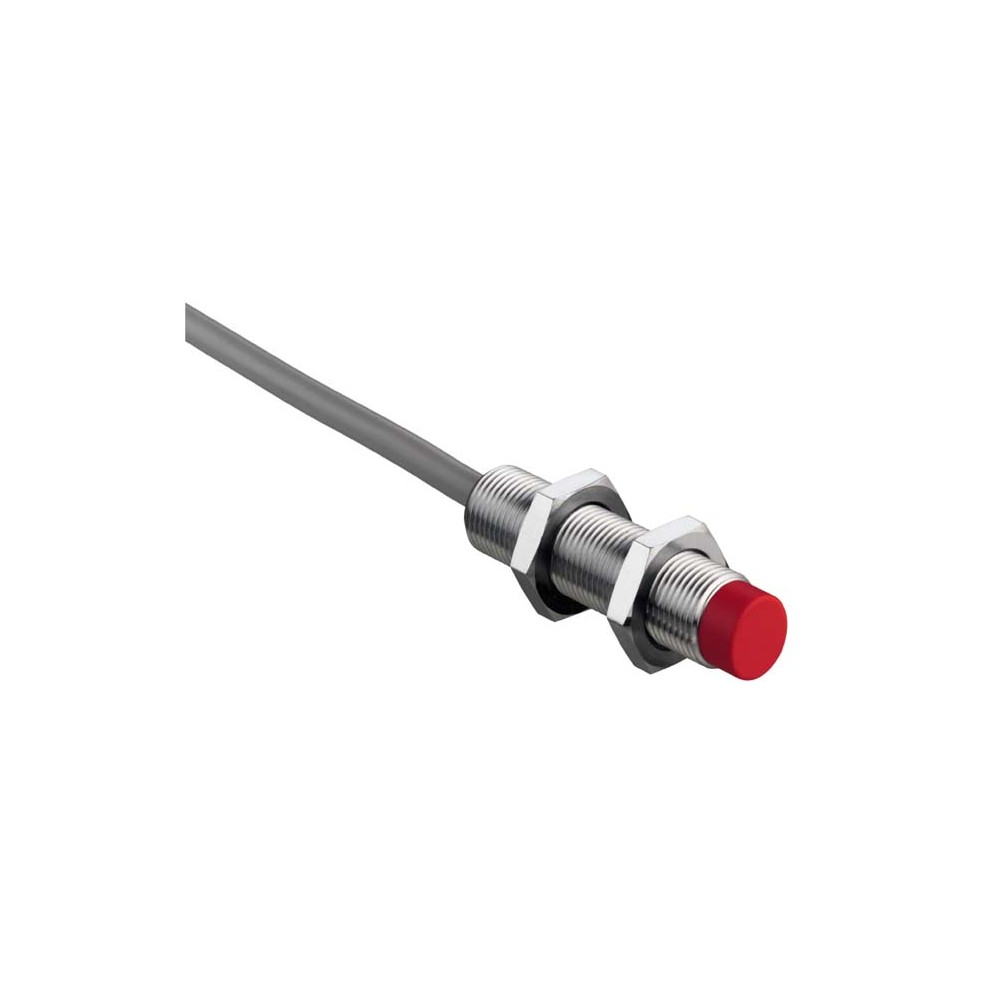

Индуктивный бесконтактный переключатель Leuze ISS 212MM/2NO-4N0 (артикул 50112209) представляет собой надежное решение для систем промышленной автоматизации. Датчик выполнен в компактном цилиндрическом корпусе M12 и предназначен для обнаружения металлических объектов на расстоянии до 4 мм. Благодаря высокой частоте переключения (2000 Гц), устройство эффективно работает в высокоскоростных производственных циклах, обеспечивая точность позиционирования и контроля.
Технические характеристики
Прибор обладает сбалансированными параметрами для интеграции в современные цепи управления:
- Тип выхода: Транзисторный NPN с функцией НО (нормально открытый).
- Монтаж: Нескрытый (незаподлицо), что обеспечивает максимальную дистанцию срабатывания.
- Напряжение питания: 10–30 В постоянного тока (DC).
- Ток нагрузки: До 200 мА, что позволяет подключать датчик напрямую к реле или входам ПЛК.
- Подключение: Трехжильный кабель в ПВХ-оболочке длиной 2 метра с сечением жил 0.34 мм².
- Материалы: Корпус из никелированной латуни, торцевая часть из прочного полибутилентерефталата (PBT).
Преимущества и защита
Датчик серии 212 адаптирован к сложным условиям эксплуатации и обладает следующими достоинствами:
- Комплексная электрозащита: Встроена защита от короткого замыкания, индуктивных выбросов и переполюсовки.
- Высокая степень защиты: Класс IP 67 гарантирует герметичность при воздействии пыли и влаги.
- Стабильность работы: Температурный дрейф не превышает 10% во всем рабочем диапазоне от -25 до +70 °C.
- Визуальный контроль: Наличие яркого светодиодного индикатора для оперативного мониторинга состояния выхода.
- Устойчивость: Соответствие стандартам ЭМС (IEC 61000-4) обеспечивает стабильный сигнал вблизи мощных электроустановок.
Сферы применения
Индуктивный датчик Leuze ISS 212MM/2NO-4N0 оптимален для решения следующих задач:
- Контроль конечных положений подвижных механизмов в станкостроении.
- Подсчет металлических деталей на конвейерных линиях.
- Мониторинг целостности инструмента в металлообрабатывающих центрах.
- Системы автоматической упаковки и сортировки продукции.
Характеристики Индуктивный датчик Leuze ISS 212MM/2NO-4N0
Основные характеристики
| Алюминий | 0.5 |
|---|---|
| Вес | 91.4 г |
| Габариты | 12 mmx35 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cylindrical |
| Длина кабеля | 2,000 mm |
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected |
| Класс защиты | II |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 3 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.6 |
| Материал корпуса | Metal |
| Материал оболочки | PVC |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.5 |
| Металл корпуса | Nickel-plated brass |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.9 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 4 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 3.2 mm |
| Резьба | M12x1 mm |
| Серия | 212 |
| Сертификаты | c UL US |
| Сечение провода | 0.34 mm² |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 12 x 12 mm², Fe360 |
| Стартовая задержка | 80 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип выхода | Transistor,NPN |
| Тип дисплея | LED |
| Тип крепления | Mounting thread |
| Тип монтажа | Non-embedded |
| Тип напряжения | DC |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет кабеля | Gray |
| Цвет корпуса | Red, RAL 3000, Silver |
| Частота переключения | 2,000 Hz |
