| Код производителя50114490 |

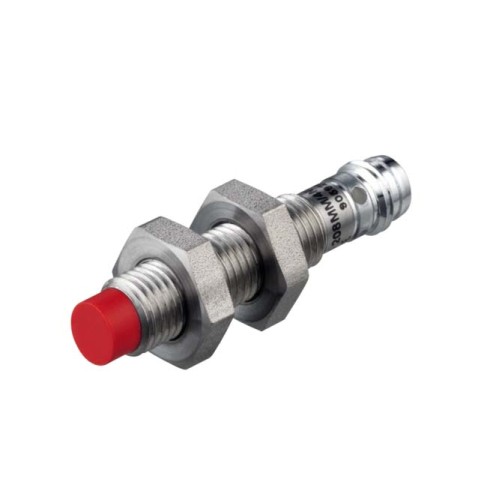

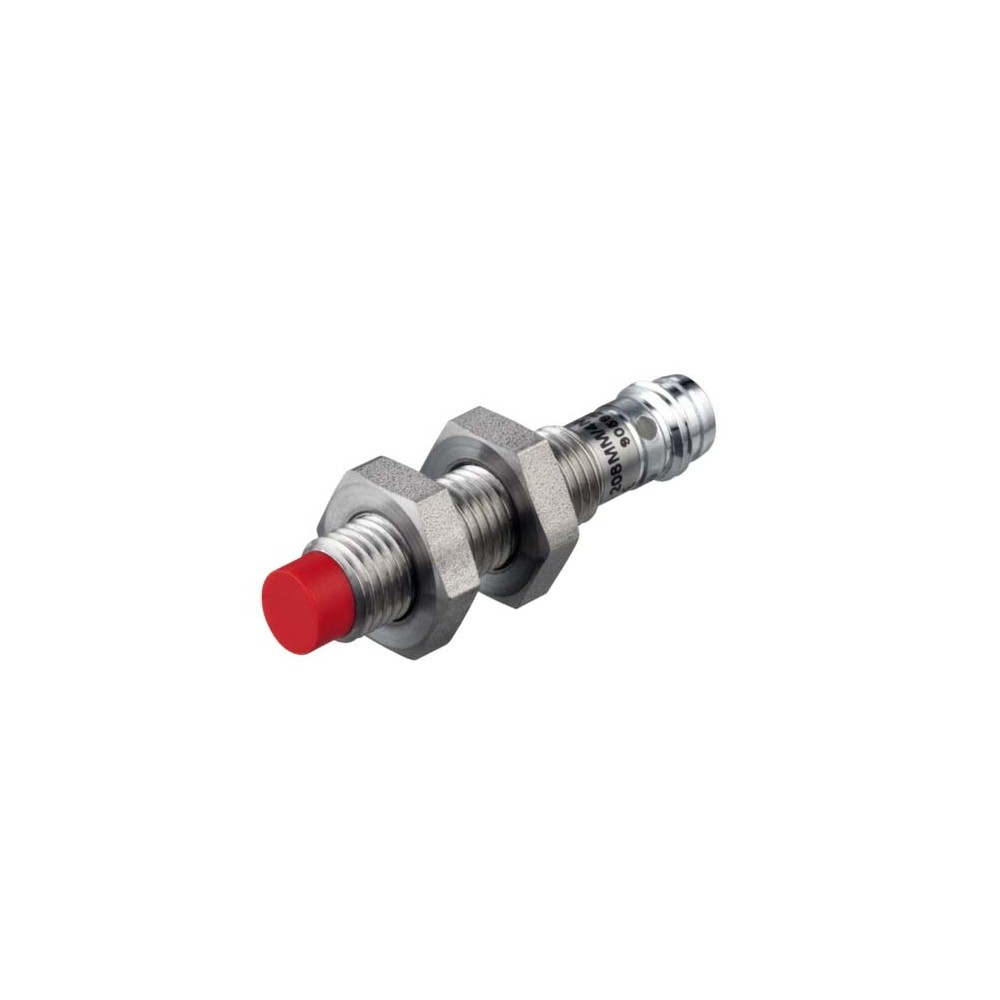

Описание индуктивного датчика Leuze ISS 208MM/4NO-2N5-S8.3
Индуктивный бесконтактный датчик Leuze ISS 208MM/4NO-2N5-S8.3 (артикул 50114490) представляет собой компактное и надежное решение для систем промышленной автоматизации. Устройство выполнено в цилиндрическом корпусе M8 и предназначено для высокоточного обнаружения металлических объектов на расстоянии до 2.5 мм. Благодаря высокой частоте переключения и устойчивости к внешним воздействиям, датчик обеспечивает стабильную работу в динамичных производственных циклах.
Технические характеристики
- Тип монтажа: незаподлицо (non-embedded).
- Рабочее напряжение: 10–30 В постоянного тока (DC).
- Тип выхода: транзисторный PNP с логикой работы НО (нормально открытый).
- Частота переключения: 4 500 Гц, что позволяет использовать датчик в высокоскоростных процессах.
- Материал корпуса: нержавеющая сталь V2A с торцевой частью из прочного полибутилентерефталата (PBT).
- Подключение: разъем M8 (3-pin) с A-кодировкой.
- Класс защиты: IP 67, обеспечивающий полную герметичность при попадании влаги и пыли.
Преимущества и особенности
Датчик серии 208 отличается высокой эксплуатационной надежностью и точностью. Корпус из нержавеющей стали устойчив к механическим повреждениям и коррозии. Встроенная защита от короткого замыкания, переполюсовки и индуктивных наводок гарантирует сохранность электроники при сбоях в сети питания.
- Высокая повторяемость: стабильность срабатывания составляет 5%, что критично для прецизионных задач.
- Визуальный контроль: наличие яркого светодиодного индикатора позволяет оперативно диагностировать состояние датчика.
- Стойкость к температурам: стабильная работа в широком диапазоне от -25 °C до +70 °C.
- Электромагнитная совместимость: соответствие стандартам IEC 61000-4 обеспечивает защиту от помех в промышленной среде.
Сферы применения
Компактные габариты (8 x 32 мм) и высокая частота срабатывания делают Leuze ISS 208MM/4NO-2N5-S8.3 оптимальным выбором для следующих отраслей:
- Машиностроение: контроль положения подвижных частей механизмов и узлов.
- Упаковочные линии: подсчет продукции и детекция наличия металлических элементов.
- Робототехника: использование в качестве концевых выключателей в ограниченном пространстве.
- Конвейерные системы: мониторинг скорости и позиционирование объектов.
| Алюминий | 0.5 |
|---|---|
| Вес | 40 г |
| Габариты | 8 mmx32 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cylindrical |
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected |
| Класс защиты | III |
| Кодировка | A-coded |
| Количество выводов | 3 -pin |
| Количество выходов | 1 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Корпус из нержавеющей стали | V2A |
| Латунь | 0.6 |
| Материал коннектора | Stainless steel |
| Материал корпуса | Stainless steel |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.5 |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.8 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 2.5 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 2 mm |
| Резьба | M8 |
| Серия | 208 |
| Сертификаты | c UL US |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 8 x 8 mm², Fe360 |
| Стартовая задержка | 60 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread, Via optional mounting device |
| Тип монтажа | Non-embedded |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет корпуса | Red, RAL 3000, Silver |
| Частота переключения | 4,500 Hz |
