| Код производителя50118369 |

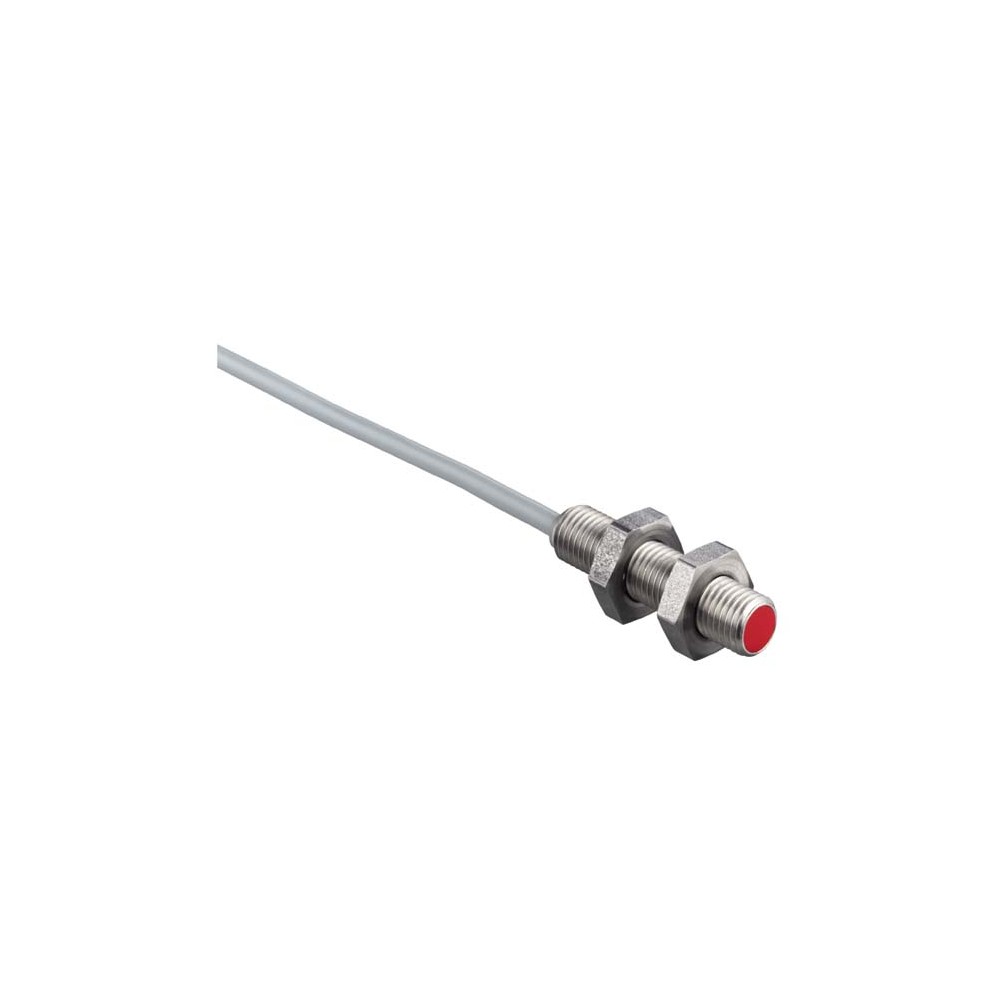

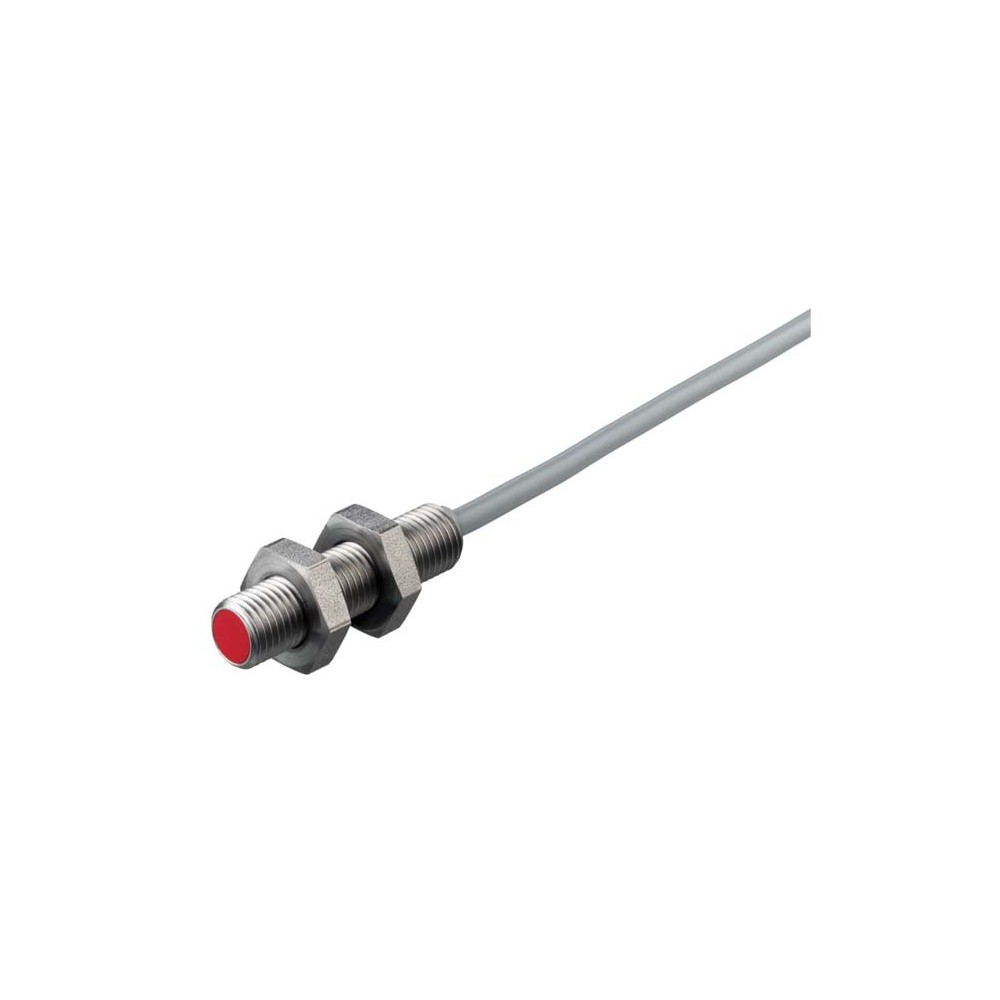

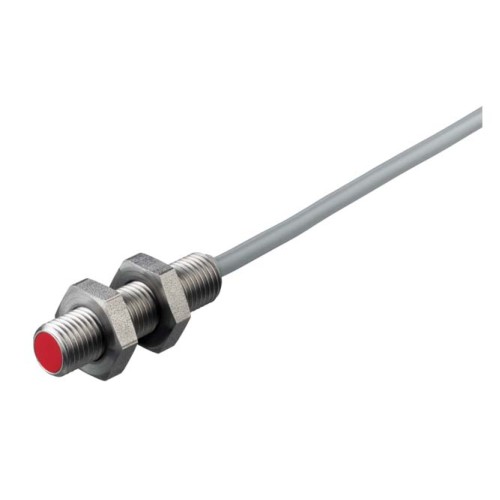

Описание индуктивного датчика Leuze ISS 208MM/4NO-2E0,200-S8.3
Индуктивный бесконтактный переключатель Leuze серии 208 представляет собой компактное и надежное решение для систем промышленной автоматизации. Датчик выполнен в цилиндрическом корпусе из нержавеющей стали (V2A) с резьбой M8, что обеспечивает высокую механическую прочность и устойчивость к агрессивным средам. Модель предназначена для скрытого (заподлицо) монтажа, позволяя экономить пространство при установке в станины станков и конвейерные линии.
Технические характеристики
Устройство работает в диапазоне напряжений 10–30 В постоянного тока и оснащено транзисторным выходом PNP с логикой работы «нормально открытый» (NO). Короткий корпус длиной 22 мм и кабель длиной 200 мм с разъемом M8 (3-pin) упрощают интеграцию в ограниченном пространстве.
- Дистанция срабатывания: рабочий диапазон до 1.6 мм (предельный — 2 мм).
- Частота переключения: до 5 000 Гц, что подходит для высокоскоростных процессов.
- Коммутируемый ток: до 200 мА.
- Класс защиты: IP 67, полная пыленепроницаемость и защита от кратковременного погружения в воду.
- Материалы: корпус из нержавеющей стали, активная поверхность из полиамида (PA 12), оболочка кабеля из износостойкого полиуретана (PUR).
Преимущества и функциональность
Датчик обладает высокой стабильностью повторяемости (5%) и минимальным температурным дрейфом. Встроенная светодиодная индикация желтого цвета позволяет визуально контролировать состояние выхода. Безопасность эксплуатации обеспечивается комплексной электронной защитой:
- Защита от переполюсовки питания.
- Защита от короткого замыкания на выходе.
- Индуктивная защита для работы с электромагнитными помехами.
Сферы применения
Благодаря высокой частоте срабатывания и стойкости к внешним воздействиям, датчик Leuze ISS 208MM эффективен в следующих областях:
- Машиностроение: контроль положения подвижных частей механизмов и узлов.
- Упаковочные линии: подсчет металлических изделий и контроль наличия крышек или фольги.
- Робототехника: использование в качестве концевого выключателя в манипуляторах.
- Пищевая промышленность: работа в зонах, где требуется коррозийная стойкость корпуса (V2A).
| Алюминий | 0.3 |
|---|---|
| Версия | Axial |
| Вес | 45 г |
| Габариты | 8 mmx22 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cylindrical |
| Длина кабеля | 200 mm |
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected |
| Класс защиты | III |
| Количество выводов | 3 -pin |
| Количество выходов | 1 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Корпус из нержавеющей стали | V2A |
| Латунь | 0.45 |
| Материал коннектора | Stainless steel |
| Материал корпуса | Stainless steel |
| Материал оболочки | PUR |
| Материал торцевой части | Plastic,Polyamide (PA 12) |
| Медь | 0.3 |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.7 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 2 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 1.6 mm |
| Резьба | M8 |
| Серия | 208 |
| Сертификаты | c UL US |
| Сечение провода | 0.14 mm² |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 8 x 8 mm², Fe360 |
| Стартовая задержка | 32 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Mounting thread, Via optional mounting device |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Cable with connector |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет кабеля | Gray |
| Цвет корпуса | Silver, Red, RAL 3000 |
| Частота переключения | 5,000 Hz |
