| Код производителя50112889 |

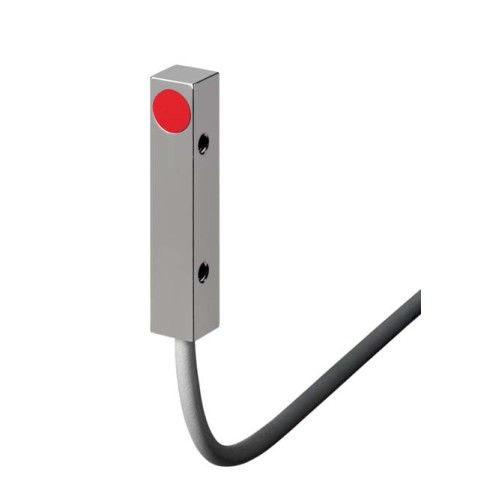

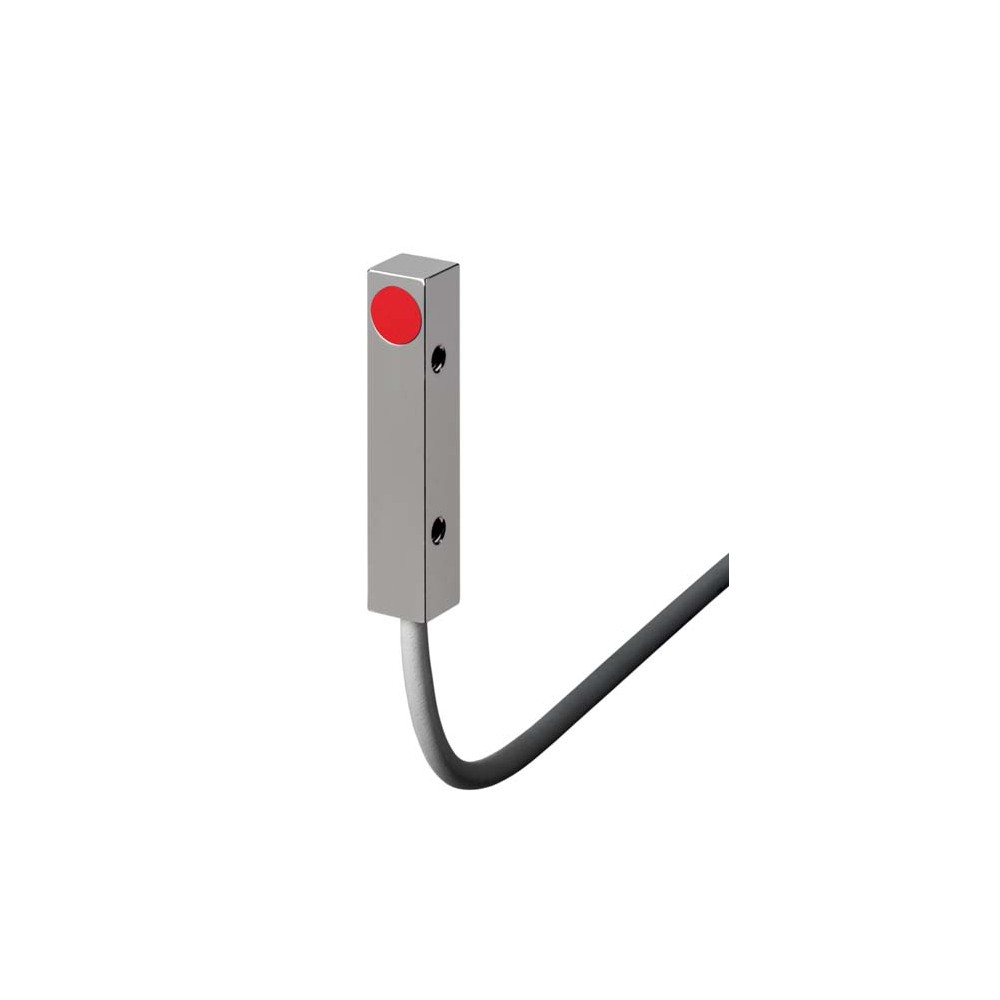

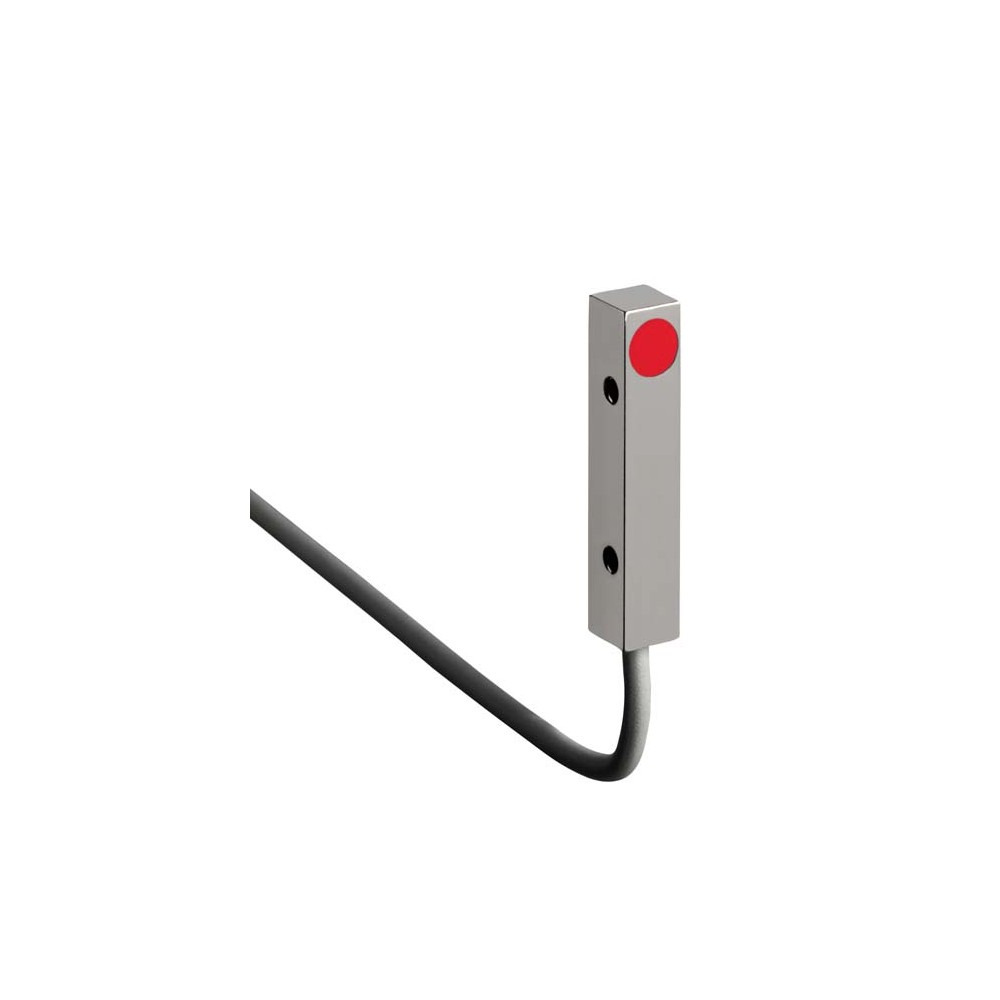

Индуктивный датчик Leuze IS 288MP/4NO-3E0
Компактный индуктивный датчик Leuze IS 288MP/4NO-3E0 (артикул 50112889) представляет собой бесконтактный выключатель в прямоугольном металлическом корпусе серии 288. Устройство предназначено для прецизионного обнаружения металлических объектов в системах промышленной автоматизации. Благодаря миниатюрному исполнению (8х8х40 мм) и возможности встраиваемого (заподлицо) монтажа, датчик оптимален для установки в условиях ограниченного пространства.
Технические характеристики
- Рабочее расстояние: предельный диапазон 3 мм (гарантированный интервал срабатывания 0–2.4 мм).
- Тип выхода: транзисторный PNP с функцией НО (нормально открытый).
- Напряжение питания: 10–30 В постоянного тока (DC).
- Частота переключения: до 1000 Гц, что позволяет использовать датчик в высокоскоростных процессах.
- Материал корпуса: прочный сплав ZAMAK (цинк-алюминий-медь) с полибутилентерефталатной (PBT) активной поверхностью.
- Подключение: несъемный кабель длиной 2 метра в ПВХ-оболочке (3 жилы сечением 0.14 мм²).
- Защита: класс IP 67, устойчивость к короткому замыканию, переполюсовке и индуктивным наводкам.
Преимущества и особенности
Датчик отличается высокой стабильностью работы при температурных колебаниях в диапазоне от -25 до +70 °C. Для визуального контроля состояния предусмотрен яркий светодиодный индикатор. Металлический корпус из сплава ZAMAK обеспечивает механическую прочность и долговечность в индустриальной среде. Низкое падение напряжения (≤ 2 В) и минимальный ток холостого хода (до 10 мА) гарантируют энергоэффективность и корректную интеграцию в управляющие цепи контроллеров (ПЛК).
Поправочные коэффициенты для различных металлов
Чувствительность датчика зависит от материала объекта:
- Сталь (Fe360): 1.0 (эталонный коэффициент).
- Нержавеющая сталь: 0.77.
- Латунь: 0.45.
- Алюминий: 0.36.
- Медь: 0.27.
Сферы применения
- Машиностроение и станкостроение: контроль положения подвижных узлов.
- Упаковочные линии: подсчет металлических изделий и контроль наличия крышек/тары.
- Робототехника: определение конечных положений захватов и позиционирование инструмента.
- Конвейерные системы: детекция металлических деталей на ленте.
| Алюминий | 0.36 |
|---|---|
| Вес | 49 г |
| Габариты | 8 mmx8 mmx40 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cubic |
| Длина кабеля | 2,000 mm |
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected |
| Класс защиты | III |
| Количество выходов | 1 Piece(s) |
| Количество проводников | 3 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.45 |
| Материал корпуса | Metal |
| Материал оболочки | PVC |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.27 |
| Металл корпуса | ZAMAK |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.77 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 3 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 2.4 mm |
| Серия | 288 |
| Сертификаты | c UL US |
| Сечение провода | 0.14 mm² |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 5 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 9 x 9 mm², Fe360 |
| Стартовая задержка | 50 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет кабеля | Gray |
| Цвет корпуса | Red, RAL 3000, Silver |
| Частота переключения | 1,000 Hz |
