| Код производителя50112888 |
Описание индуктивного датчика Leuze IS 288MP/4NO-2E0-S8.3

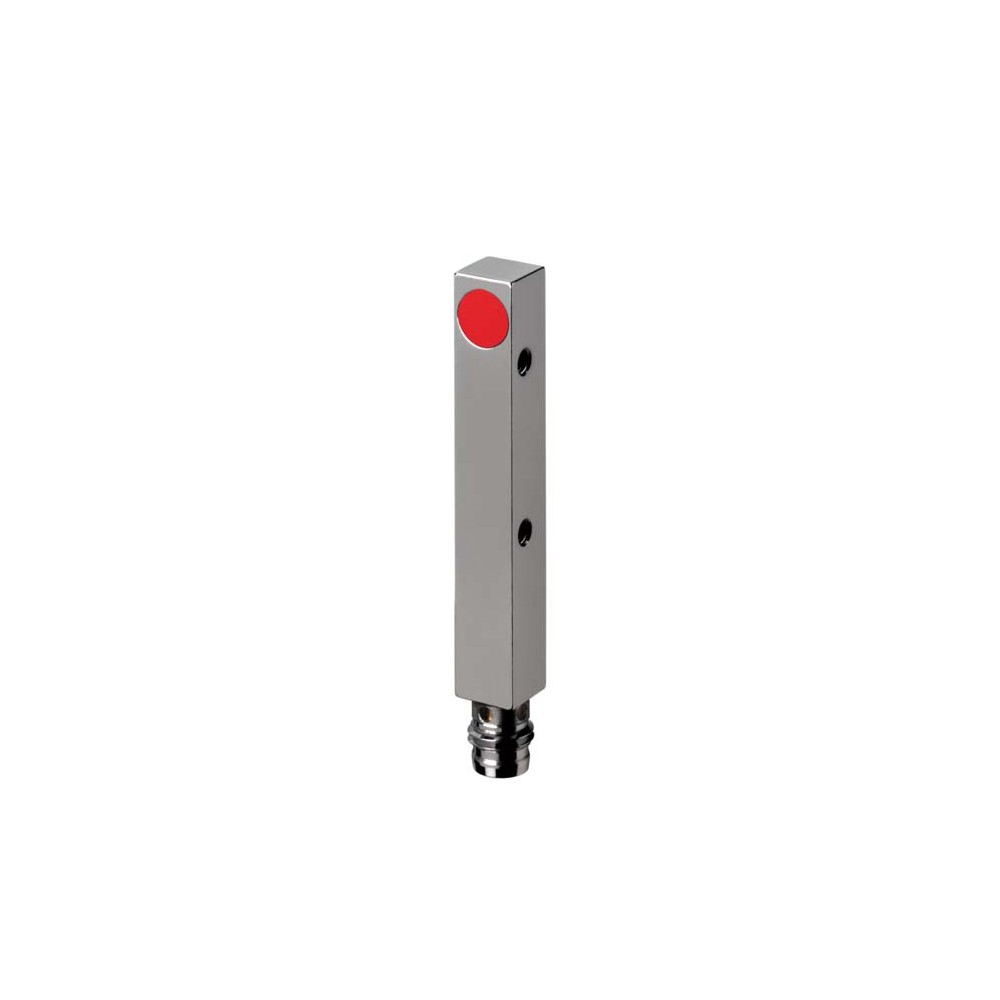

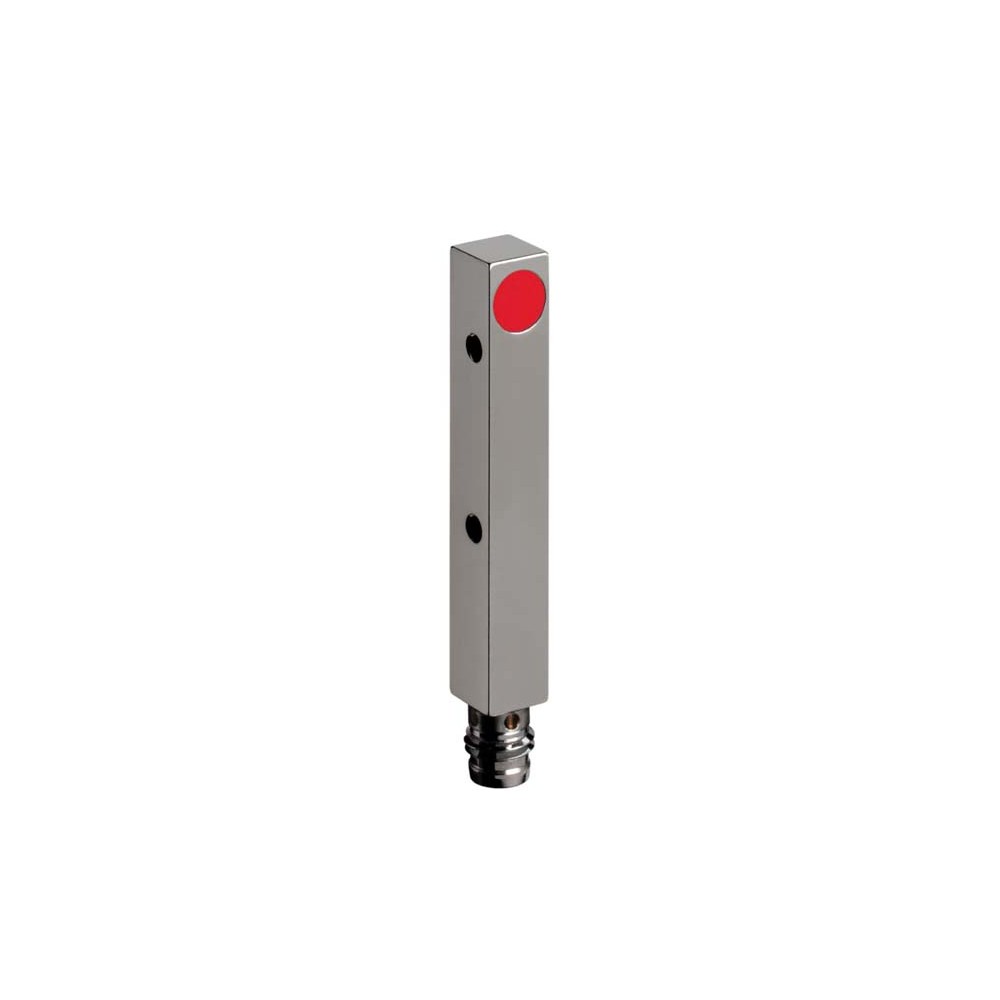

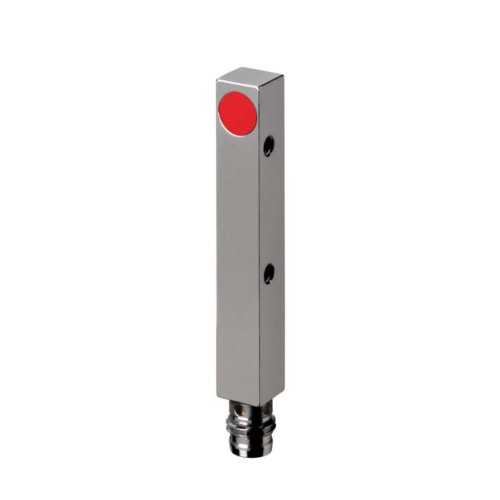

Индуктивный бесконтактный переключатель Leuze IS 288MP/4NO-2E0-S8.3 (артикул 50112888) представляет собой компактное решение в кубическом корпусе для прецизионного обнаружения металлических объектов. Датчик оптимизирован для работы в высокоскоростных автоматизированных линиях, где критически важны минимальные габариты и высокая частота срабатывания. Металлический корпус из сплава ZAMAK в сочетании со степенью защиты IP 67 обеспечивает надежную эксплуатацию в сложных промышленных условиях.
Технические характеристики
Устройство обладает сбалансированными параметрами для интеграции в современные системы управления:
- Рабочий диапазон (Sn): 2 мм (гарантированный интервал 0...1.6 мм).
- Тип выхода: Транзисторный PNP, функция НО (нормально открытый).
- Частота переключения: до 5 000 Гц, что позволяет фиксировать быстродвижущиеся детали.
- Напряжение питания: 10–30 В постоянного тока (DC).
- Тип подключения: Разъем M8, 3-pin с кодировкой A.
- Коммутируемый ток: до 200 мА.
- Гистерезис: не более 10%.
Преимущества и конструктивные особенности
Надежность и защита
Датчик оснащен комплексной системой электрической защиты: от обратной полярности, индуктивных наводок и короткого замыкания. Корпус из цинкового сплава (ZAMAK) и торцевая часть из полибутилентерефталата (PBT) устойчивы к механическим нагрузкам.
Точность позиционирования
Высокая стабильность повторяемости (2%) и низкий температурный дрейф гарантируют корректную работу устройства во всем диапазоне температур от -25 до +70 °C. Малое падение напряжения (≤ 2 В) минимизирует потери в цепи управления.
Монтаж и индикация
Благодаря сверхкомпактным размерам (8x8x59 мм) и поддержке встраиваемого (заподлицо) монтажа, датчик легко интегрируется в ограниченные пространства станков. Визуальный контроль состояния осуществляется при помощи яркого светодиодного индикатора.
Сферы применения
- Контроль положения исполнительных механизмов в пневмоцилиндрах и приводах.
- Подсчет металлических изделий на высокоскоростных конвейерных лентах.
- Мониторинг конечных положений в станкостроении и робототехнике.
- Автоматизированные упаковочные и сборочные линии.
| Алюминий | 0.5 |
|---|---|
| Вес | 12 г |
| Габариты | 8 mmx8 mmx59 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cubic |
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected |
| Класс защиты | III |
| Кодировка | A-coded |
| Количество выводов | 3 -pin |
| Количество выходов | 1 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.6 |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал торцевой части | Plastic,Polybutylene (PBT) |
| Медь | 0.45 |
| Металл корпуса | ZAMAK |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.8 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 2 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 1.6 mm |
| Резьба | M8 |
| Серия | 288 |
| Сертификаты | c UL US |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 2 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 8 x 8 mm², Fe360 |
| Стартовая задержка | 60 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Connector |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет корпуса | Red, RAL 3000, Silver |
| Частота переключения | 5,000 Hz |
