| Код производителя50117200 |

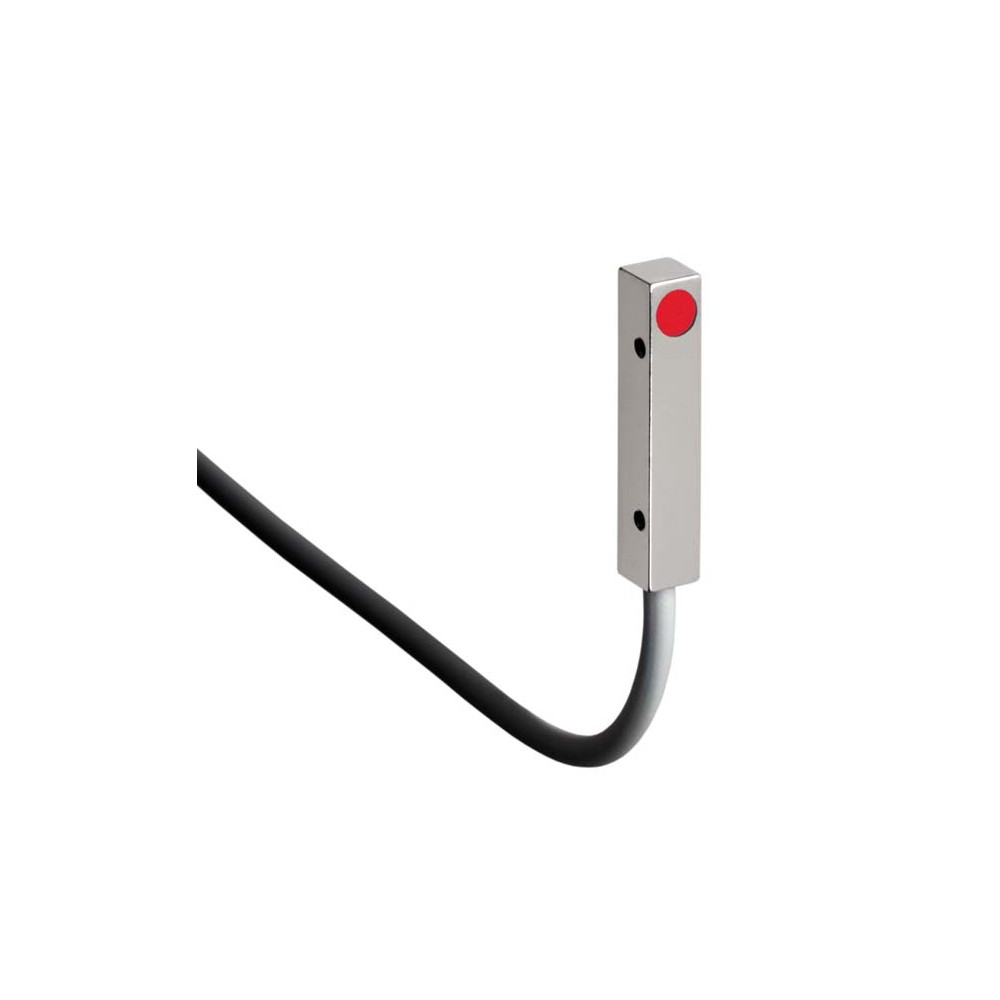

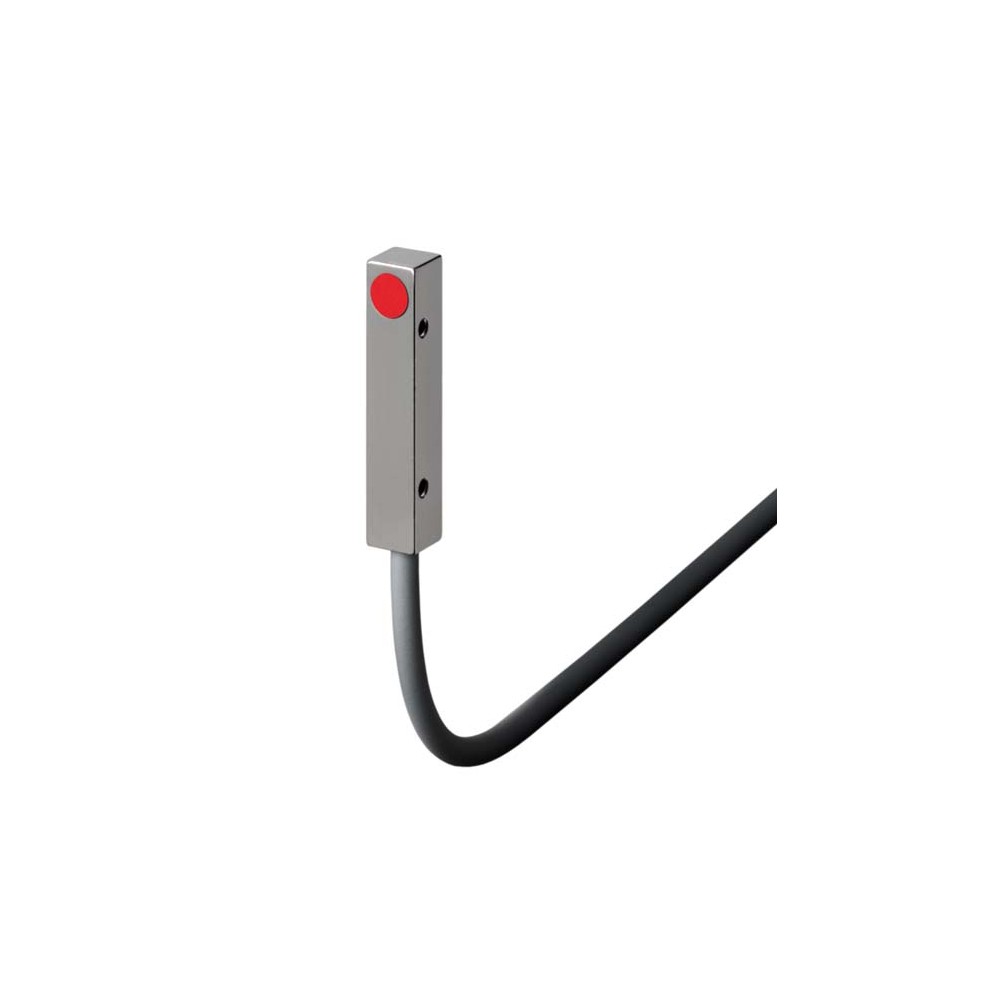

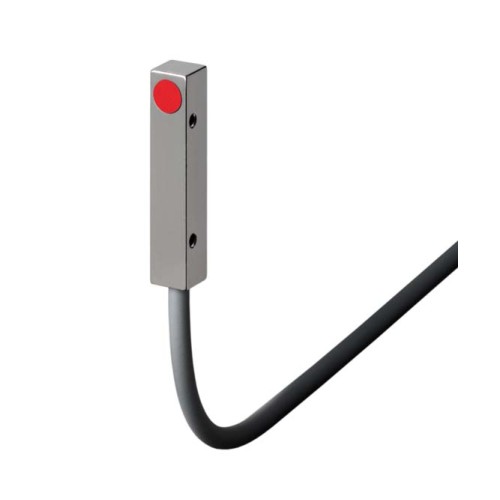

Описание индуктивного датчика Leuze IS 255MP/4NO-1E5,200-S8.3
Индуктивный бесконтактный переключатель Leuze серии 255 представляет собой компактное и надежное решение для систем промышленной автоматизации. Модель IS 255MP/4NO-1E5,200-S8.3 выполнена в миниатюрном прямоугольном корпусе (Cubic) сечением 5x5 мм, что позволяет интегрировать датчик в ограниченные пространства станочного оборудования и робототехнических комплексов. Благодаря высокой частоте переключения в 3 000 Гц, устройство обеспечивает прецизионное детектирование объектов на высокоскоростных линиях.
Технические характеристики
- Тип выхода: Транзисторный PNP с логикой работы NO (нормально открытый).
- Рабочее расстояние: Номинальный диапазон срабатывания составляет 1.5 мм (гарантированный интервал 0–1.2 мм).
- Питание: 10–30 В постоянного тока (DC).
- Корпус: Хромированная латунь с торцевой частью из полиэстера.
- Тип монтажа: Встраиваемый (заподлицо).
- Подключение: Кабель длиной 200 мм с разъемом M8 (3-pin).
- Защита: Класс IP 67, устойчивость к коротким замыканиям и переполюсовке.
Преимущества оборудования
Датчик отличается высокой стабильностью работы в сложных эксплуатационных условиях. Металлический корпус RAL 3000 обеспечивает механическую прочность, а оболочка кабеля из полиуретана (PUR) устойчива к агрессивным средам и изгибам. Повторяемость в пределах 2% гарантирует точность позиционирования, что критично для сборочных операций. Интегрированный светодиодный индикатор позволяет визуально контролировать состояние коммутации в режиме реального времени. Устройство обладает отличной электромагнитной совместимостью, соответствуя стандартам IEC 61000-4.
Сферы применения
- Контроль положения конечных механизмов в пневмоцилиндрах и захватах.
- Детектирование мелких металлических деталей на конвейерных лентах.
- Мониторинг работы упаковочного и фасовочного оборудования.
- Использование в качестве бесконтактного концевого выключателя в станкостроении.
- Автоматизированные системы сборки в электронной промышленности.
| Алюминий | 0.6 |
|---|---|
| Версия | Axial |
| Вес | 27 г |
| Габариты | 5 mmx5 mmx25 mm |
| Гистерезис переключения | 10 % |
| Дизайн | Cubic |
| Длина кабеля | 200 mm |
| Защита | Inductive protection, Polarity reversal protection, Short circuit protected |
| Класс защиты | III |
| Количество выводов | 3 -pin |
| Количество выходов | 1 Piece(s) |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 200 mA |
| Латунь | 0.7 |
| Материал коннектора | Metal |
| Материал корпуса | Metal |
| Материал оболочки | PUR |
| Материал торцевой части | Plastic,Polyester |
| Медь | 0.6 |
| Металл корпуса | Chromed brass |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.85 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.1 mA |
| Предельный рабочий диапазон | 1.5 mm |
| Принцип переключения | NO (normally open) |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 1.2 mm |
| Резьба | M8 |
| Серия | 255 |
| Сертификаты | c UL US |
| Сечение провода | 0.055 mm² |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 2 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 5 x 5 mm², Fe360 |
| Стартовая задержка | 10 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Температурный дрейф, макс. (в % ОТ сР) | 10 %,Over the entire operating temperature range |
| Тип | Male |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting |
| Тип монтажа | Embedded |
| Тип напряжения | DC |
| Тип подключения | Cable with connector |
| Ток холостого хода | 0 ... 10 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет кабеля | Gray |
| Цвет корпуса | Red, RAL 3000, Silver |
| Частота переключения | 3,000 Hz |
