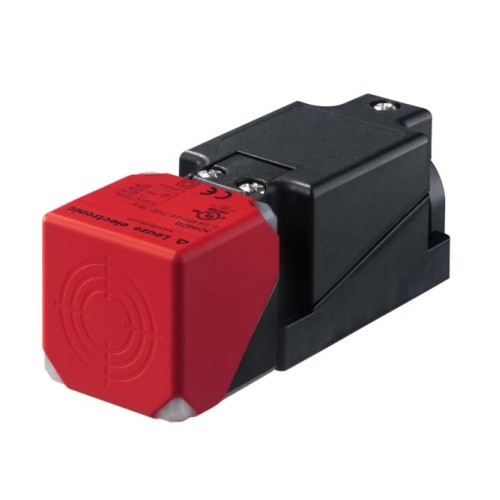

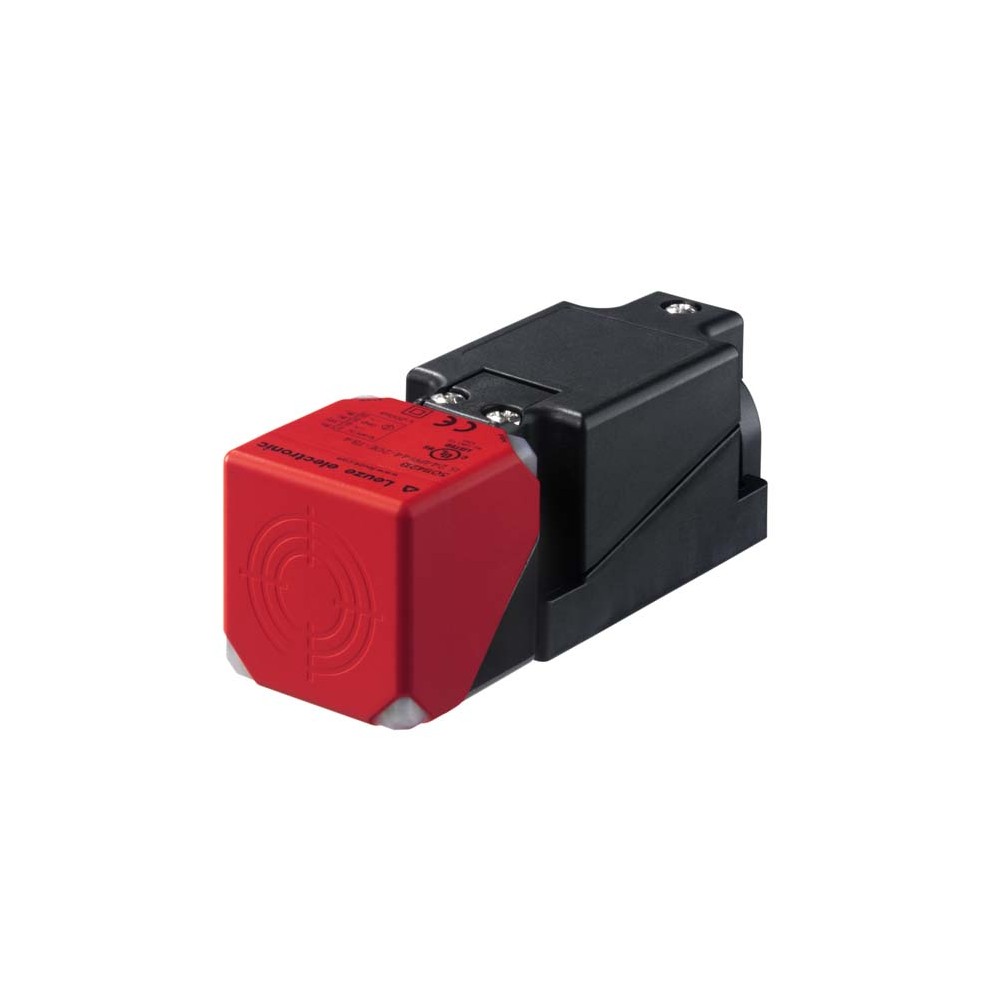

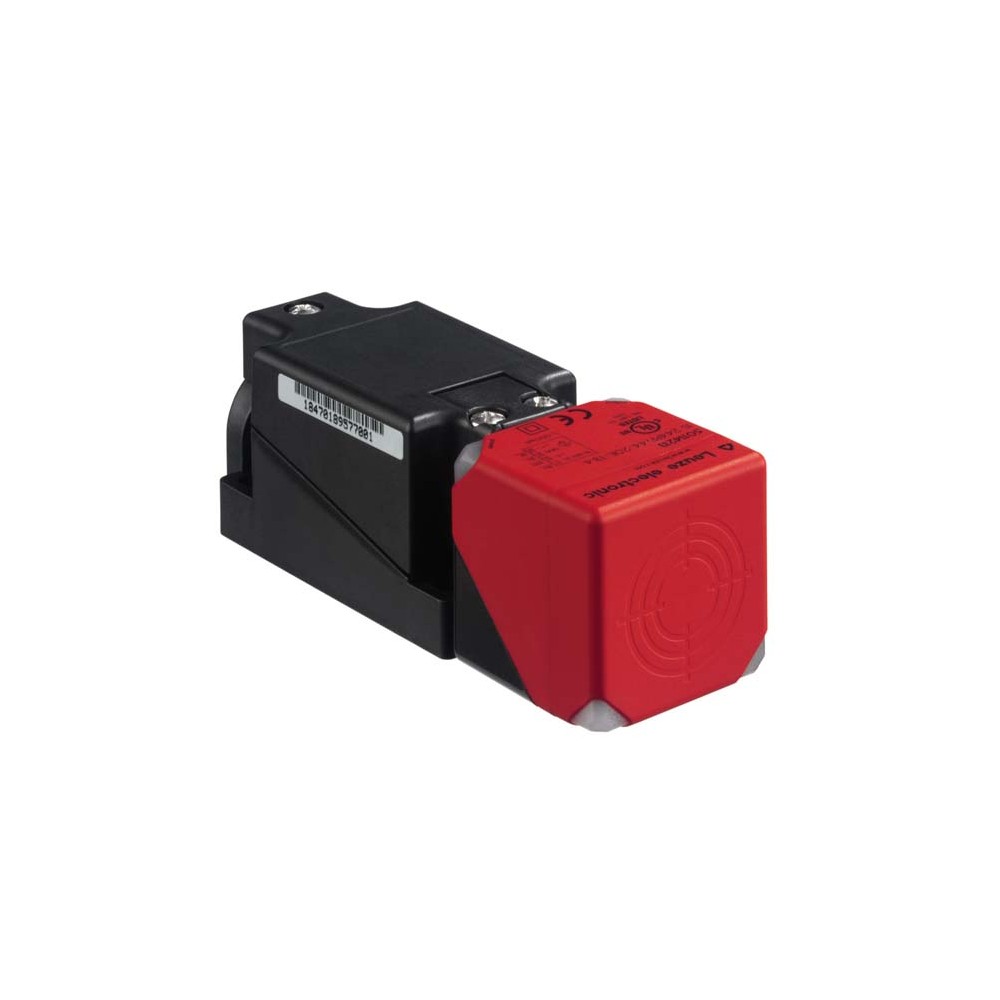

Индуктивный датчик Leuze IS 244PP/22-20E-TB.4

Код товара: 175676

Leuze Производитель

23 237 ₽

Быстрый заказ

Характеристики

Код производителя50114211

Все характеристики

Описание

Описание индуктивного датчика Leuze IS 244PP/22-20E-TB.4

Индуктивный датчик Leuze IS 244PP/22-20E-TB.4 (артикул 50114211) представляет собой надежное промышленное решение в компактном кубическом корпусе серии 244. Устройство предназначено для бесконтактного обнаружения металлических объектов в системах автоматизации. Благодаря высокому классу защиты и устойчивости к внешним воздействиям, данный датчик обеспечивает стабильную работу в тяжелых условиях эксплуатации.

Технические характеристики

Датчик обладает сбалансированными параметрами для точного позиционирования и контроля перемещения:

Рабочее расстояние (S_n): 20 мм (предельный диапазон).
Тип монтажа: встраиваемый (заподлицо).
Выходной сигнал: транзисторный NPN с антивалентной логикой (одновременное наличие нормально открытого NO и нормально закрытого NC контактов).
Напряжение питания: 10–30 В постоянного тока (DC).
Частота переключения: до 440 Гц, что позволяет использовать его в высокоскоростных процессах.
Подключение: клеммный отсек (Terminal) с 4 контактами.
Материал корпуса: прочный полиамид (PA 66) черного цвета.

Преимущества и системы защиты

Конструкция датчика ориентирована на длительный срок службы и минимизацию простоев оборудования:

Высокая степень защиты: соответствие стандартам IP 68 и IP 69K позволяет использовать устройство в условиях регулярной мойки под давлением и воздействия влаги.
Комплексная электрозащита: встроенная защита от обратной полярности, индуктивных перенапряжений и короткого замыкания.
Визуальный контроль: наличие 4 светодиодных индикаторов для кругового обзора состояния датчика.
Температурная стабильность: стабильная работа в широком диапазоне от -25 °C до +85 °C.
Точность: низкий гистерезис (5 %) и высокая повторяемость результатов.

Сферы применения

Индуктивный датчик Leuze IS 244PP/22-20E-TB.4 оптимально подходит для следующих задач:

Конвейерные системы: контроль положения тары, паллет или металлических деталей.
Машиностроение: определение конечных положений подвижных узлов станков.
Пищевая и упаковочная промышленность: благодаря защите IP 69K датчик выдерживает санитарную обработку.
Складская логистика: автоматизация работы подъемных механизмов и сортировочных линий.

Характеристики Индуктивный датчик Leuze IS 244PP/22-20E-TB.4

Основные характеристики

Алюминий	0.33
Вес	225 г
Габариты	40 mmx40 mmx118 mm
Гистерезис переключения	5 %
Дизайн	Cubic
Защита	Polarity reversal protection, Inductive protection, Short circuit protected
Класс защиты	II
Количество выводов	4 -pin
Количество выходов	2 Piece(s)
Количество светодиодов	4 Piece(s)
Количество соединений	1 Piece(s)
Коммутируемый ток, макс.	200 mA
Латунь	0.38
Материал корпуса	Plastic
Материал торцевой части	Plastic,Polyamide (PA 66)
Медь	0.31
Напряжение питания U в	10 ... 30 V,DC
Нержавеющая сталь	0.74
Особенности	Antivalent
Остаточная пульсация	0 ... 20 %,From UB
Остаточный ток, макс.	0.5 mA
Падение напряжения	≤ 2 V
Предельный рабочий диапазон	20 mm
Принцип переключения	NO contact – Antivalent, NC contact – Antivalent
Процедура испытания по ЭМС в соответствии со стандартом	IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4
Рабочий диапазон са	0 ... 16.2 mm
Серия	244
Сертификаты	c UL US
Соответствие	IEC 60947-5-2
Стабильность повторяемости, max (% от сР)	10 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C
Стали Fe360	1
Стандартная испытательная пластинка	60 x 60 mm², Fe360
Стартовая задержка	80 ms
Степень защиты	IP 69K, IP 68
Температура окружающей среды, хранение	-25 ... 85 °C
Температура окружающей среды, эксплуатация	-25 ... 85 °C
Тип выхода	Transistor,NPN
Тип дисплея	LED
Тип крепления	Through-hole mounting
Тип монтажа	Embedded
Тип напряжения	DC
Тип пластика корпуса	PA66
Тип подключения	Terminal
Ток холостого хода	0 ... 20 mA
Функции	Signal OUT, Voltage supply
Цвет корпуса	Black
Частота переключения	440 Hz
