| Код производителя50114209 |

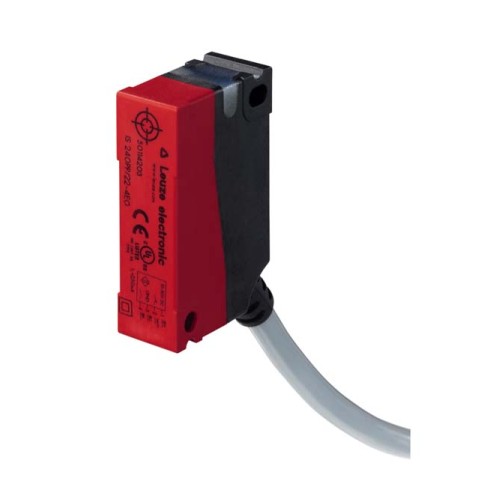

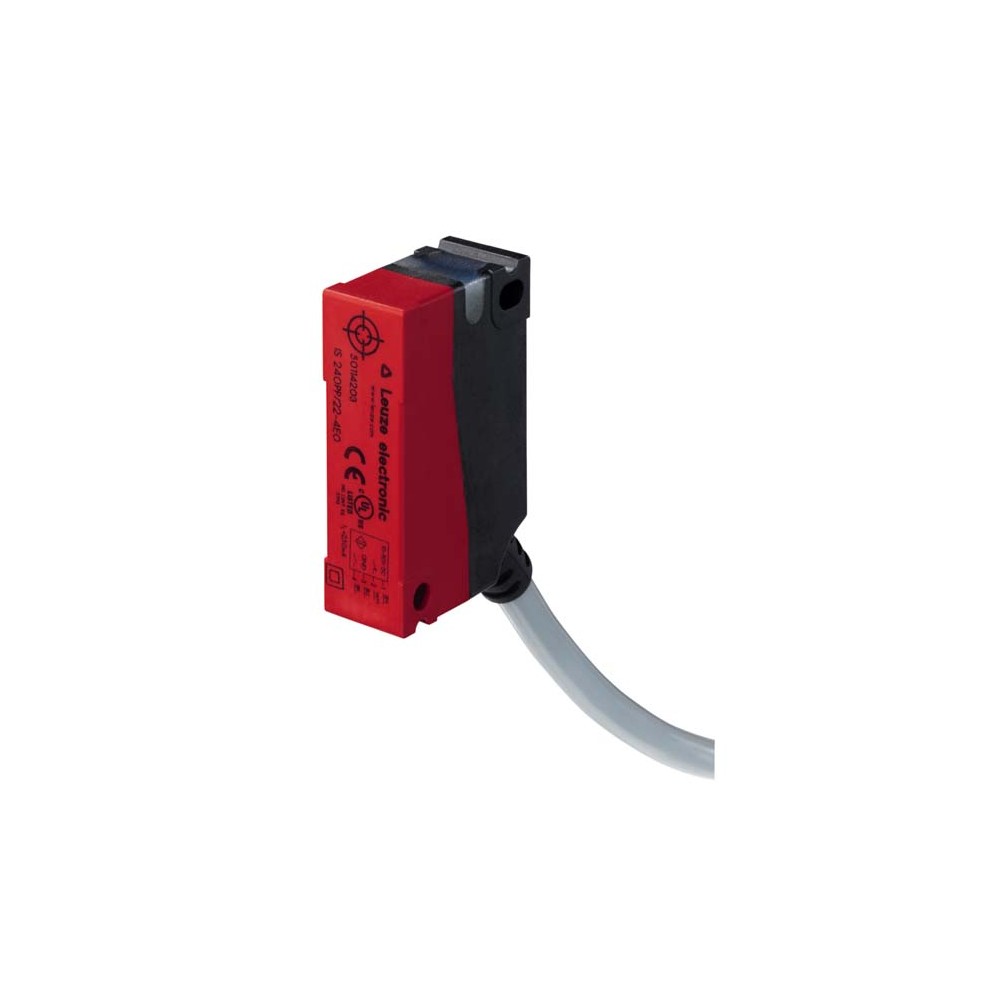

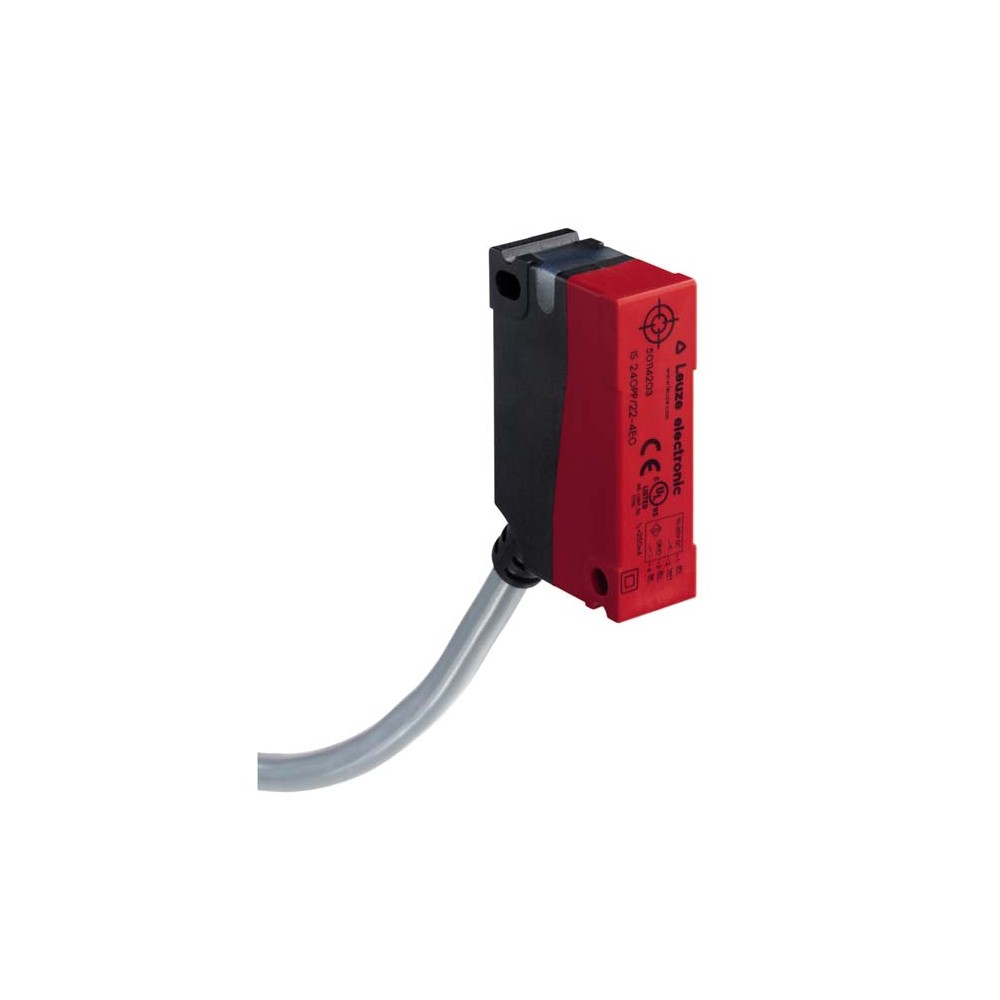

Промышленный индуктивный датчик Leuze IS 240PP/44-8N0
Индуктивный датчик Leuze IS 240PP/44-8N0 (артикул 50114209) представляет собой компактное бесконтактное решение для обнаружения металлических объектов в системах промышленной автоматизации. Устройство выполнено в прямоугольном корпусе (Cubic) из высокопрочного полиамида PA 66 и предназначено для незаподлицованного монтажа. Благодаря высокой частоте переключения в 1400 Гц, датчик обеспечивает мгновенный отклик в динамичных производственных процессах.
Технические характеристики
- Рабочее расстояние: номинальный предел 8 мм (гарантированный интервал 0...6,4 мм).
- Электрические параметры: питание 10–30 В DC, транзисторный выход PNP.
- Логика переключения: антивалентная (переключающий контакт NO/NC).
- Подключение: 4-жильный кабель длиной 2 метра с оболочкой из ПВХ и сечением проводника 0,5 мм².
- Защитные функции: встроенная защита от короткого замыкания, переполюсовки и индуктивных помех.
- Степень защиты: IP 67, что гарантирует пыленепроницаемость и работоспособность при кратковременном погружении в воду.
Преимущества и особенности
Датчик серии 240 отличается высокой стабильностью работы при различных температурах (от -25 до +70 °C). Коэффициенты редукции позволяют эффективно работать с различными металлами: для стали Fe360 коэффициент равен 1, для нержавеющей стали — 0,8, для латуни — 0,55, а для алюминия и меди — 0,4 и 0,45 соответственно.
- Надежность: соответствие стандартам IEC 61000-4 и IEC 60947-5-2 подтверждает высокую электромагнитную совместимость.
- Визуальный контроль: яркий светодиодный индикатор позволяет оперативно отслеживать состояние коммутации.
- Компактность: габариты 12x40x26 мм упрощают установку в ограниченном пространстве с использованием сквозных крепежных отверстий.
- Высокий коммутируемый ток: до 250 мА, что позволяет напрямую управлять нагрузками в цепи управления.
Сферы применения
Индуктивный бесконтактный выключатель Leuze IS 240PP/44-8N0 оптимален для решения следующих задач:
- Контроль положения исполнительных механизмов на конвейерных линиях.
- Определение конечных положений подвижных частей станков.
- Подсчет металлических деталей в упаковочном и фасовочном оборудовании.
- Мониторинг целостности инструмента в металлообрабатывающих центрах.
| Алюминий | 0.4 |
|---|---|
| Вес | 110 г |
| Габариты | 12 mmx40 mmx26 mm |
| Гистерезис переключения | 5 % |
| Дизайн | Cubic |
| Длина кабеля | 2,000 mm |
| Защита | Polarity reversal protection, Inductive protection, Short circuit protected |
| Класс защиты | II |
| Количество выходов | 2 Piece(s) |
| Количество проводников | 4 -wire |
| Количество светодиодов | 1 Piece(s) |
| Количество соединений | 1 Piece(s) |
| Коммутируемый ток, макс. | 250 mA |
| Латунь | 0.55 |
| Материал корпуса | Plastic |
| Материал оболочки | PVC |
| Материал торцевой части | Plastic,Polyamide (PA 66) |
| Медь | 0.45 |
| Напряжение питания U в | 10 ... 30 V,DC |
| Нержавеющая сталь | 0.8 |
| Остаточная пульсация | 0 ... 20 %,From UB |
| Остаточный ток, макс. | 0.01 mA |
| Падение напряжения | ≤ 2 V |
| Предельный рабочий диапазон | 8 mm |
| Принцип переключения | NO contact – Antivalent, NC contact – Antivalent |
| Процедура испытания по ЭМС в соответствии со стандартом | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 |
| Рабочий диапазон са | 0 ... 6.4 mm |
| Серия | 240 |
| Сертификаты | c UL US |
| Сечение провода | 0.5 mm² |
| Соответствие | IEC 60947-5-2 |
| Стабильность повторяемости, max (% от сР) | 10 %,For UB=20…30 V DC, ambient temperature Ta=23 °C±5 °C |
| Стали Fe360 | 1 |
| Стандартная испытательная пластинка | 12 x 12 mm², Fe360 |
| Стартовая задержка | 300 ms |
| Степень защиты | IP 67 |
| Температура окружающей среды, хранение | -25 ... 70 °C |
| Температура окружающей среды, эксплуатация | -25 ... 70 °C |
| Тип выхода | Transistor,PNP |
| Тип дисплея | LED |
| Тип крепления | Through-hole mounting, Fastening on back |
| Тип монтажа | Non-embedded |
| Тип напряжения | DC |
| Тип пластика корпуса | PA66 |
| Тип подключения | Cable |
| Ток холостого хода | 0 ... 20 mA |
| Функции | Signal OUT, Voltage supply |
| Цвет кабеля | Black |
| Цвет корпуса | Red, RAL 3000, Black |
| Частота переключения | 1,400 Hz |
